Wählen Sie entweder den Automatischen oder den Manuellen Reset-Modus durch Anschließen von Pin 1 am Stecker
gemäß Abschnitt 5 – „Elektrische Anschlüsse ".
7.3 EDM-Funktion
Die AOPD verfügt über eine Funktion zur Überwachung der Betätigung externer Geräte (EDM). Diese Funktion kann
aktiviert oder deaktiviert werden (siehe Abschnitt 5 – „Elektrische Anschlüsse ").
EDM aktiviert:
1 ) Trennen Sie Pin 3 des Anschlusskabels oder schließen Sie ihn an 0 V an (EDM-
Anwahl = ON).
2 ) Schließen Sie den EDM-Eingang (Pin 4) über die Öffnerkontakte der zu
überwachenden Einrichtungen an +24 V DC an.
EDM deaktiviert:
1 ) Schließen Sie Pin 3 des Anschlusskabels an +24 V DC an (EDM-Anwahl = OFF).
2 ) Trennen Sie den EDM-Eingang (Pin 4) oder schließen Sie ihn an 0 V an.
Anmerkung: Der Dezimalpunkt am Display weist auf eine aktivierte Funktion hin.
Diese Funktion kontrolliert das Umschalten der Öffnerkontakte bei einem Statuswechsel der OSSD-Ausgänge.
T
und T
sind die Zeiten zwischen dem Statuswechsel der OSSD-Ausgänge und dem Statuswechsel des Öffner-
C
0
Kontakts des externen Geräts.
≤ 350 ms: Die externen Öffner-Kontakte müssen sich innerhalb dieses Zeitraums öffnen, nachdem die OSSD-
T
C
Ausgänge eingeschaltet wurden.
≤ 100 ms: Die externen Öffner-Kontakte müssen sich innerhalb dieses Zeitraums schließen, nachdem die OSSD-
T
0
Ausgänge ausgeschaltet wurden.
2TLC172289M0101
Rev C
2018-04-17

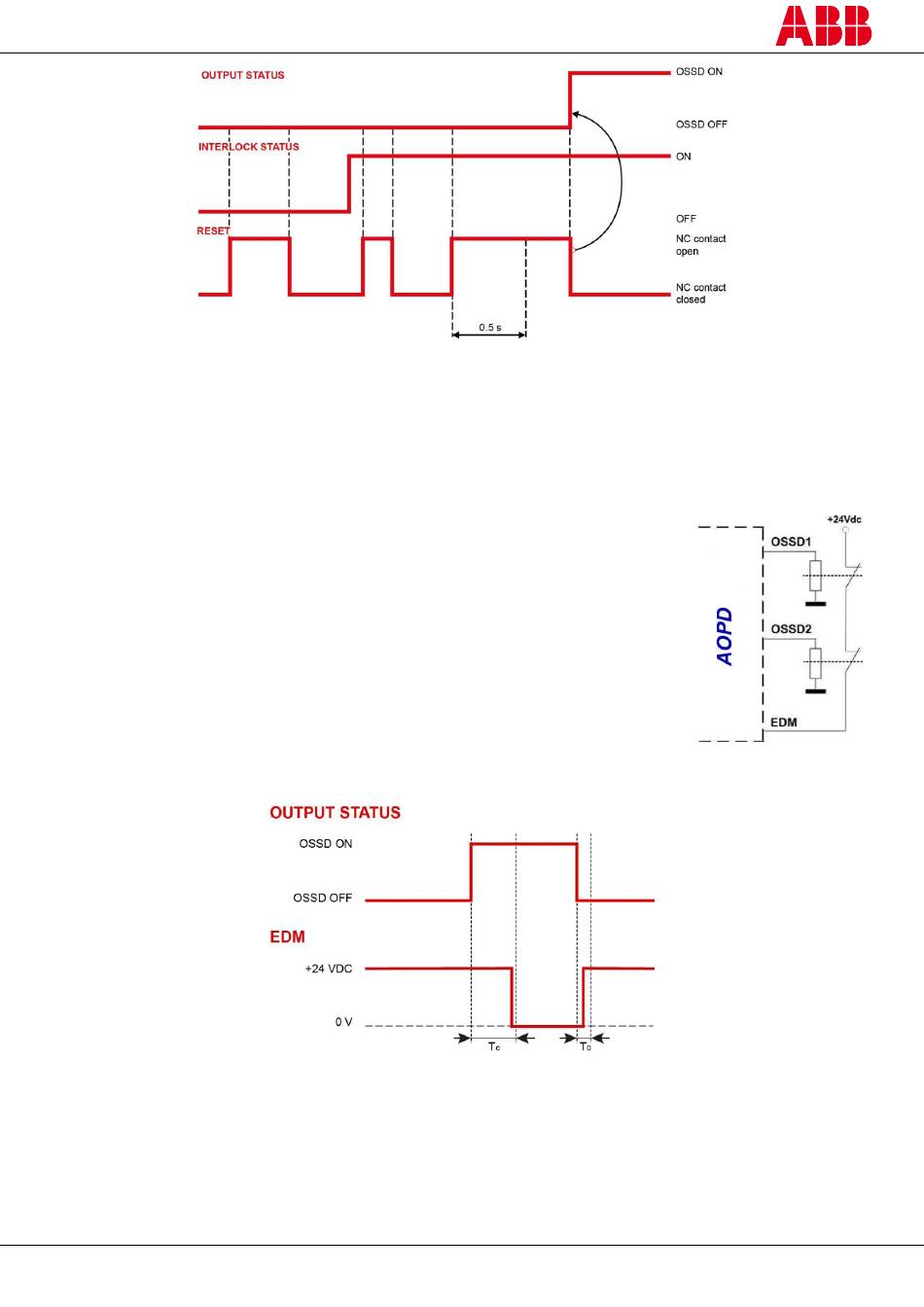

Abbildung 29 – Zeitdiagramm der Manuellen Reset-Funktion
Abbildung 31 – Zeitdiagramm der EDM-Funktion
33
Figure 30– EDM-Anschluss
