Unter normalen Betriebsbedingungen darf es nicht möglich sein, die Maschine zu starten, während sich ein Bediener
innerhalb des Gefährdungsbereichs befindet.
Sollte eine Installation der AOPD in der Nähe des Gefährdungsbereichs nicht möglich sein, muss eine zweite AOPD
in horizontaler Position montiert werden, um jeglichen Zugang von der Seite zu verhindern, wie in Abbildung9 gezeigt.
Warnung! Wenn der Bediener den Gefährdungsbereich betreten kann, muss ein zusätzlicher mechanischer Schutz
montiert werden, um diesen Zugang zu verhindern.
Mindestinstallationsabstand
Siehe Abschnitt 2.4 – „Mindestinstallationsabstand".
Mindestabstand zu reflektierenden Flächen
Reflektierende Flächen, die sich in der Nähe der Lichtstrahlen der AOPD befinden (oberhalb, unterhalb oder seitlich
davon) können passive Reflexionen erzeugen. Diese Reflexionen können die Erkennung eines Objekts innerhalb des
Erfassungsbereichs beeinträchtigen (siehe Abbildung 10).
Wenn beispielsweise der Empfänger (RX) einen sekundären Strahl erfasst (der von der seitlich reflektierenden Fläche
reflektiert wird), wird das Objekt unter Umständen nicht erfasst, selbst wenn das Objekt den Hauptstrahl unterbricht.
2TLC172289M0101
Rev C
2018-04-17
NEIN

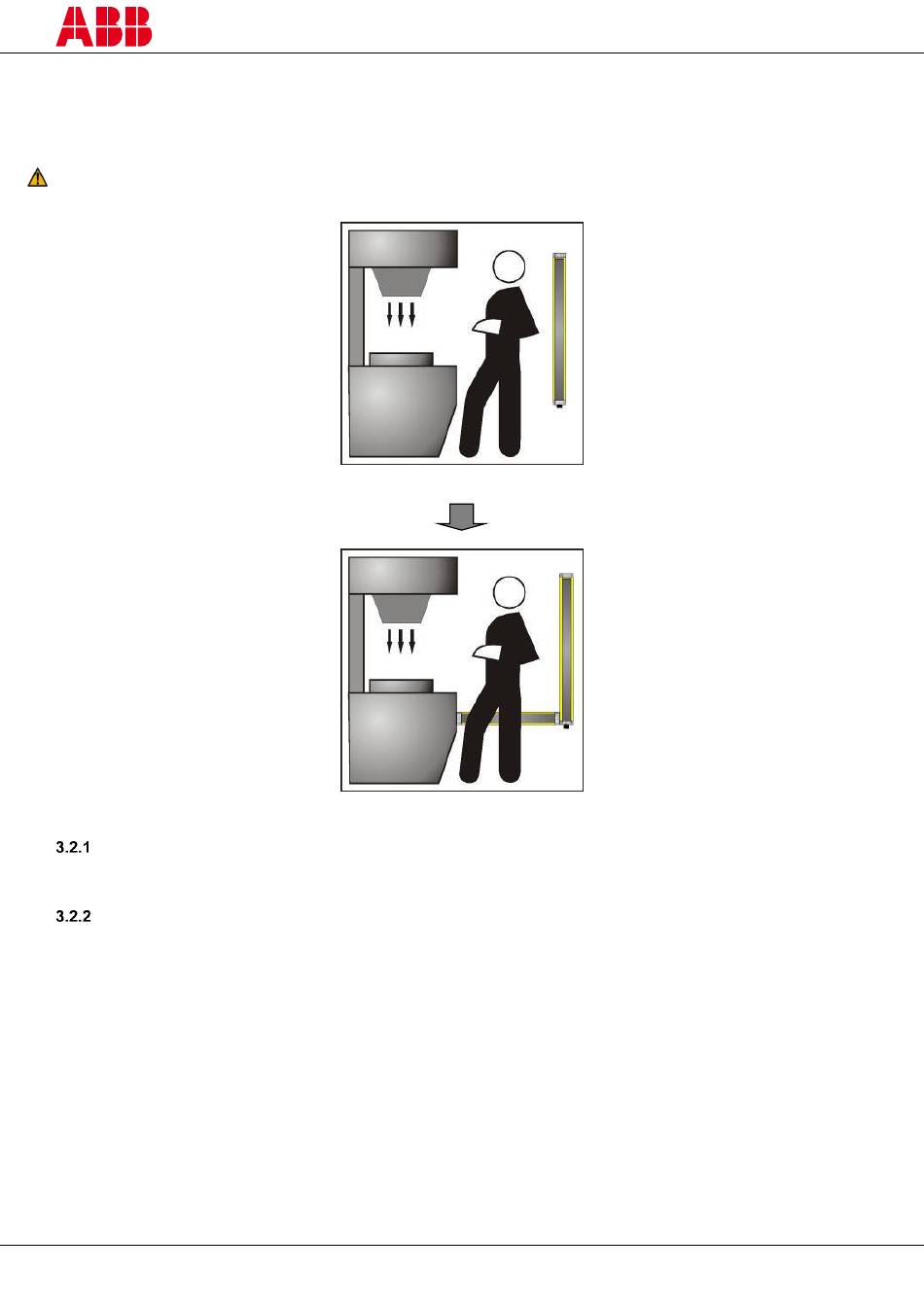

Abbildung 8 – Falsche Installation
JA
Abbildung9 – Richtige Installation
