2.2 Auflösung
Die Auflösung der AOPD sind die Mindestabmessungen, die ein lichtundurchlässiges Objekt haben muss, um
mindestens einen der Strahlen des Erfassungsbereichs zu unterbrechen.
Die Auflösung R wird mit dieser Formel berechnet:
R = I + d
wobei:
I
Abstand zwischen den Zentren von zwei angrenzenden Optiken.
d
Durchmesser der Linse.
Daher ist die Auflösung lediglich abhängig von den geometrischen Eigenschaften der Linsen (Durchmesser und
Abstand zwischen den Zentren) und unabhängig von allen Umwelt- und Betriebsbedingungen der AOPD.
Siehe Abschnitt 12 – „Modellübersicht" für die Auflösungen der jeweiligen Modelle
2TLC172289M0101
Rev C
2018-04-17

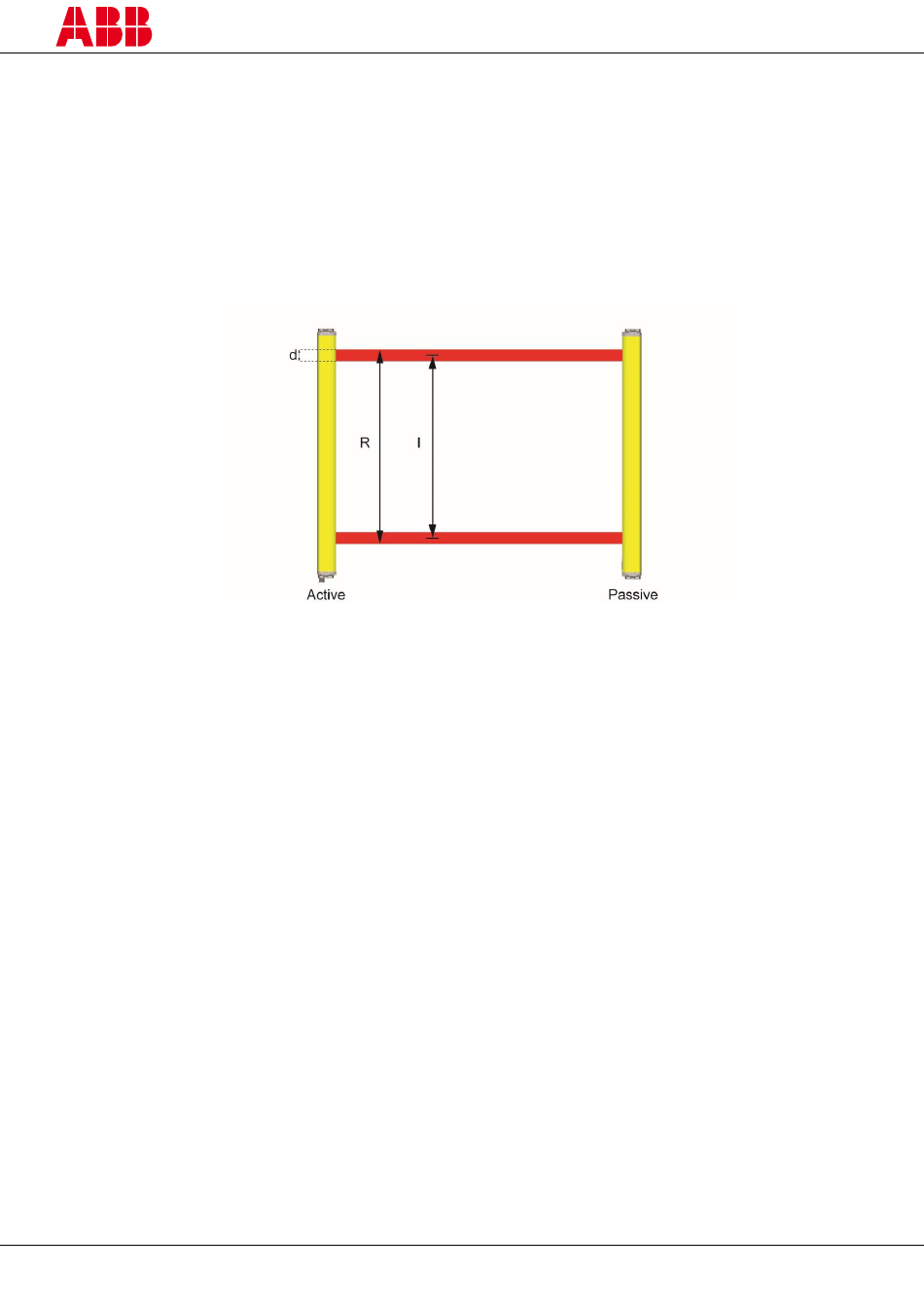

Abbildung 1 – Auflösung
