Dies ist die Formel zur Ermittlung von D
D
(m) = 0,15, bei einem Abstand zwischen Sender und Empfänger von < 3 m
sr
D
(m) = 0,5 × Abstand zwischen aktiver und passiver Einheit (m) × tan (2α), bei einem Abstand zwischen
sr
Sender und Empfänger von ≥ 3 m
Warnung! Falls es sich bei der reflektierenden Fläche um den Fußboden handelt, kann der errechnete D
betragen als der korrekte Abstand zum Fußboden, der dennoch eingehalten werden muss.
Die ordnungsgemäße Funktion der AOPD ist garantiert und zertifiziert: bis zu einer maximalen Reichweite von 6,5 m
für Orion3-4-K2C-090-B, und 8 m für Orion3-4-K1C-050-B, Orion3-4-K2C-080-B und Orion3-4-K2C-120-B. Die
Verwendung der AOPD bei größeren Abständen wird nicht empfohlen. Prüfen Sie immer die ordnungsgemäße
Funktion und sorgen Sie dafür, dass keine gefährlichen Reflexionen in Richtung der Empfangsoptik durch glänzende
Gegenstände entstehen (siehe Abbildung 12).
2TLC172289M0101
Rev C
2018-04-17
bei einer Typ 4 AOPD:
sr

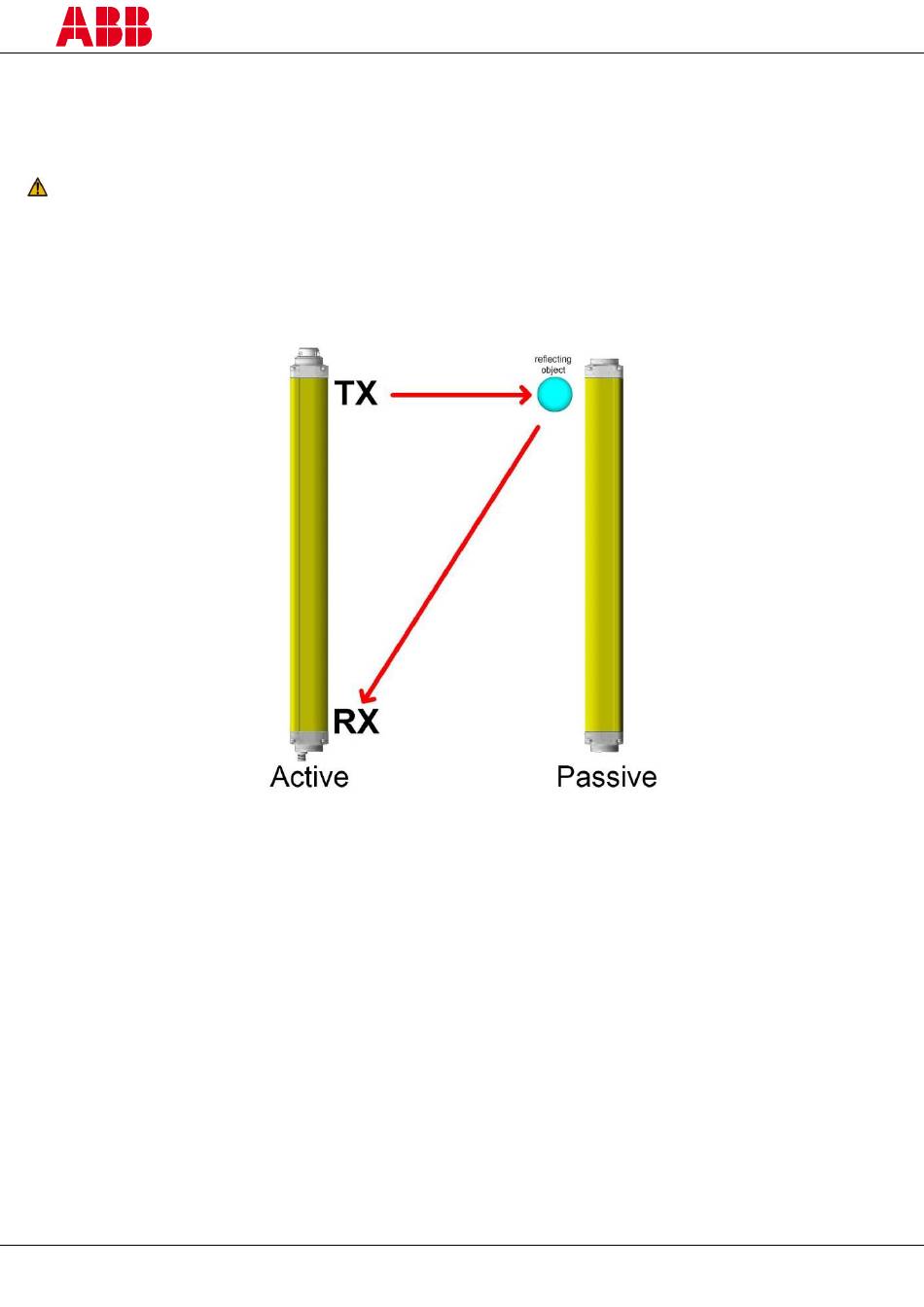

Abbildung 12 – Reflektion durch glänzende Gegenstände
16
weniger
sr
