Ausrichtung aktive und passive Einheiten
Die beiden Einheiten müssen parallel zueinander und mit den Markierungen auf den aktiven und passiven Einheiten
auf derselben Seite montiert werden, z. B. beide nach oben oder beide nach unten.
Die in Abbildung 16 abgebildeten Konfigurationen sind zu vermeiden.
Einsatz von Umlenkspiegeln
Anmerkung: Bei der Verwendung von Umlenkspiegeln müssen folgende Vorsichtsmaßnahmen getroffen werden:
Das Ausrichten der aktiven und passiven Einheiten bei gleichzeitiger Verwendung von Umlenkspiegeln kann
sich als sehr schwieriger Vorgang herausstellen. Selbst die kleinste Fehlstellung des Spiegels genügt für
einen Verlust der Ausrichtung. Unter diesen Umständen wird der Einsatz einer Orion Laser Ausrichthilfe (als
Zubehör erhältlich) empfohlen.
Der Mindestabstand (S) ist bei jedem einzelnen Abschnitt der Strahlen einzuhalten.
Der Einsatz von nur einem Umlenkspiegel senkt die effektive Reichweite um 15 %. Die Reichweite verringert
sich bei Verwendung von 2 oder mehr Spiegeln immer weiter (lesen Sie für weitere Details die technische
Dokumentation der verwendeten Umlenkspiegel).Es sollten nicht mehr als drei Spiegel pro Einrichtung
verwendet werden.
Staub oder Schmutz auf der reflektierenden Spiegelfläche bewirken eine drastische Minderung der
Reichweite.
2TLC172289M0101
Rev C
2018-04-17

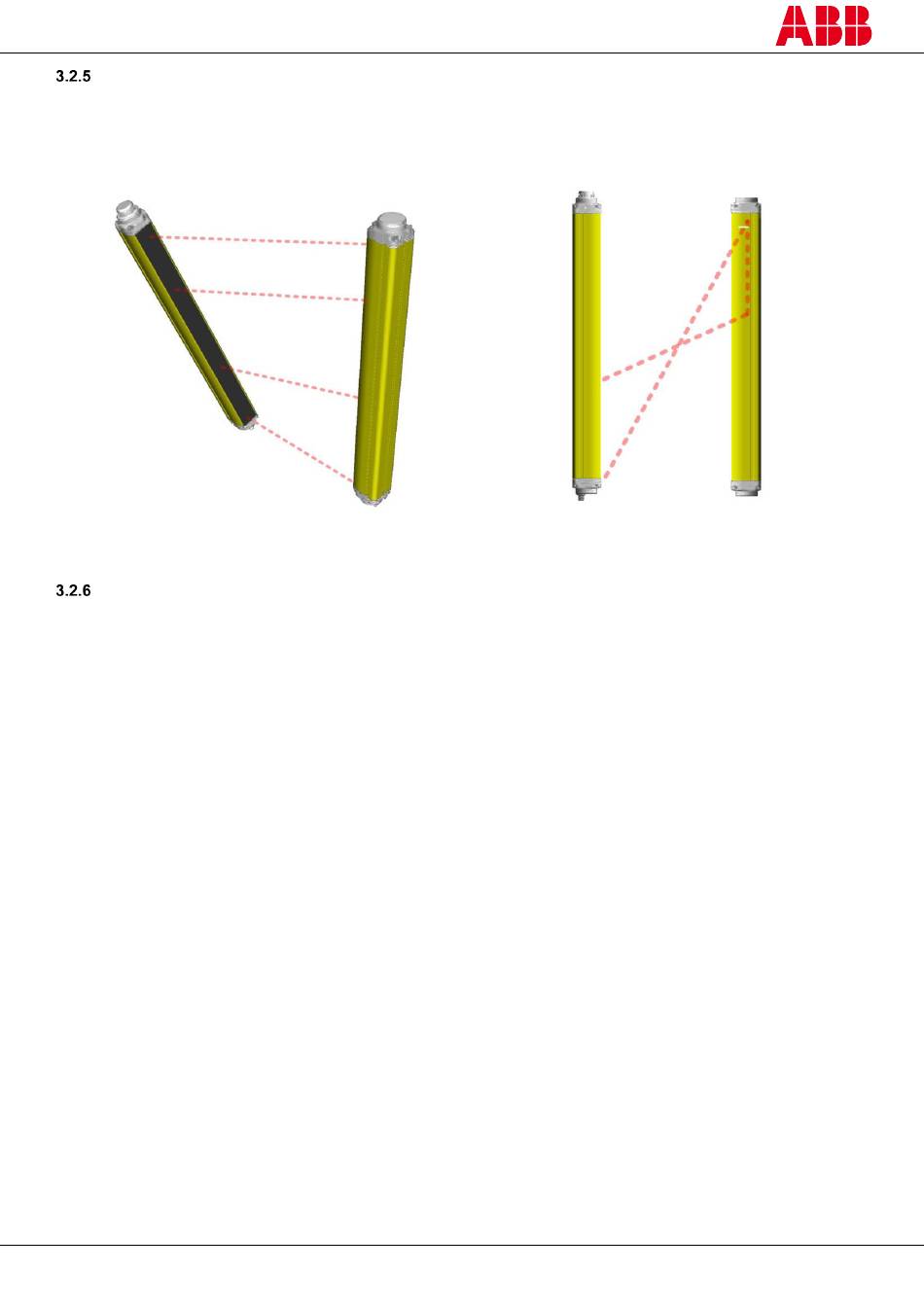

Abbildung 16 – Falsche Ausrichtung
