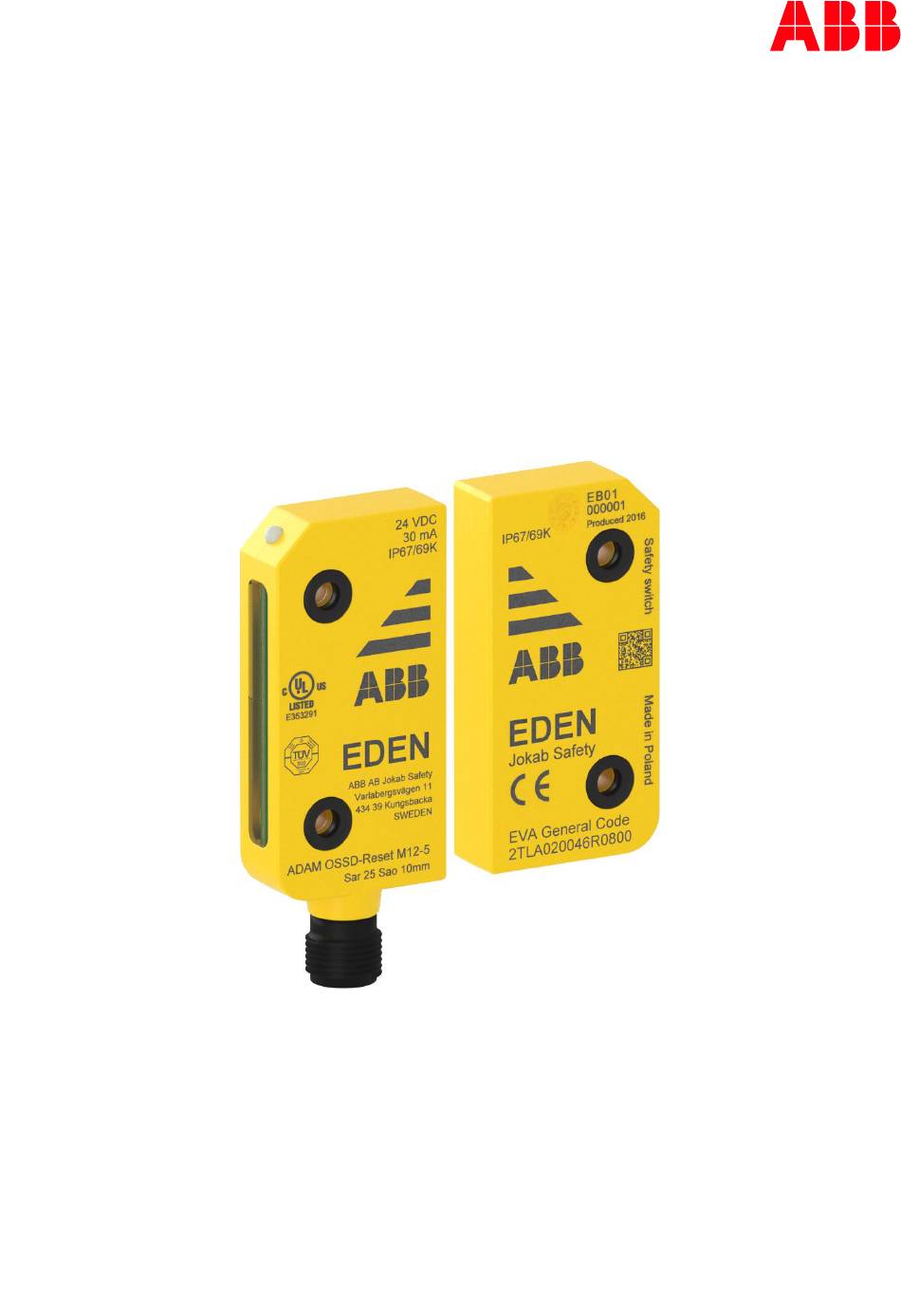

- Seite 1 — SICHERHEITSPRODUKTE Eden OSSD Berührungslose Sicherheitssensoren mit Codierung Gebrauchsanweisung 2TLC172272M0101 Rev E ORIGINALBETRIEBSANLEITUNG...
-
Seite 2: Dieses Dokument Sollte Gelesen Und Verstanden Werden
Ihren ABB JOKAB SAFETY Vertreter, wenn Sie Fragen oder Anregungen haben. GARANTIE Falls kein anderer Zeitraum angegeben wurde, gewährleistet ABB JOKAB SAFETY für die Dauer von einem Jahr ab dem Kaufdatum bei ABB JOKAB SAFETY , dass die Produkte frei von Material- und Verarbeitungsfehlern sind. -
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ..........................5 Anwendungsbereich ..........................5 Zielgruppe.............................. 5 Voraussetzungen ..........................5 Besondere Hinweise..........................5 Übersicht ..........................6 Allgemeine Beschreibung ........................6 Sicherheitsvorschriften ........................6 Ausführungen von Adam und Eva ..................7 Adam OSSD............................7 Eva ................................7 Elektroanschlüsse ........................8 Adam OSSD-Info M12-8 ......................... - Seite 4 Prüfung der Sicherheitsfunktionen ....................20 LED-Anzeigen........................21 Wartung ..........................22 Fehlersuche............................22 Modellübersicht ........................23 Zusatzartikel ............................23 Kabel ..............................24 10 Technische Daten ......................... 25 Richtlinie für chemische Beständigkeit ..................... 27 Abmaße für Eden ..........................28 CAD-Modell ............................28 11 EG-Konformitätserklärung ....................
-
Seite 5: Einführung
1 Einführung Anwendungsbereich In dieser Anleitung wird der berührungslose Digital-Sicherheitssensor Eden OSSD beschrieben. Das Dokument enthält außerdem die erforderlichen Informationen für Installation und Betrieb. Zielgruppe Dieses Dokument ist für befugtes Installationspersonal vorgesehen. Voraussetzungen Es wird davon ausgegangen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: •... -
Seite 6: Übersicht
2 Übersicht Allgemeine Beschreibung Der Sensor Eden OSSD besteht aus den beiden separaten Einheiten Adam und Eva und ist als Verriegelungseinrichtung für Tore, Gitter u. Ä. vorgesehen. Eva kann eine Standardcodierung oder eine eindeutige Codierung erhalten. Eden OSSD erfüllt die Codierungsanforderungen der EN ISO 14119:2013 zum Manipulationsschutz. -
Seite 7: Ausführungen Von Adam Und Eva
3 Ausführungen von Adam und Eva Eden kommuniziert mit OSSD-Signalen und kann an alle Sicherheitsmodule angeschlossen werden, die OSSD-Signale handhaben können. Es können bis zu 30 Eden in Reihe geschaltet werden, ohne dass hierdurch das vorgegebene Sicherheitsniveau beeinträchtigt wird. Adam und Eva werden einzeln bestellt und es ist möglich, verschiedene Versionen von Adam OSSD in derselben Sicherheitsschaltung zu kombinieren. -
Seite 8: Elektroanschlüsse
4 Elektroanschlüsse Hinweis: Verwenden Sie ein geeignet isoliertes Niederspannungsversorgungssystem vom Typ SELV oder PELV. Adam OSSD-Info M12-8 M12 8-poliger Stecker, M12 8-polige Buchse, Kabelseite Kabelseite M12-Stecker: (8-poliger Stecker) 1) weiß: OSSD Ausgangssignal 1 2) braun: +24 VDC 3) grün: OSSD Eingangssignal 1 4) gelb: OSSD Eingangssignal 2 5) grau:... -
Seite 9: Adam Ossd-Info M12-5
+24 VDC 2) weiß: OSSD Ausgangssignal 1 3) blau: 4) schwarz: OSSD Ausgangssignal 2 5) grau: Rückstellung/Anzeige Hinweis: Die Verwendung eines abgeschirmten Kabels wird für eine verbesserte elektromagnetische Störfestigkeit empfohlen. Vorsicht! Alle Kabelfarben entsprechen ABB Jokab Safety Standardkabeln. 2TLC172272M0101 Rev E... -
Seite 10: Anschluss Der Kabel C5 Und C8 An M12 C01-C04-Anschlüssen
Anschluss der Kabel C5 und C8 an M12 C01-C04-Anschlüssen 5-polige Buchse (M12 C01): 1 ) braun 2 ) weiß 5-poliger Stecker (M12 C02): 3 ) blau 4 ) Schwarz 5 ) grau 8-polige Buchse (M12 C03): 1 ) weiß 2 ) braun 3 ) grün 4 ) gelb 5 ) grau... -
Seite 11: Anschluss Einer Rückstelltaste An Adam Ossd-Reset
Jede Taste mit einem NO-Kontakt und einer LED-Anzeige ist dazu verwendbar. Siehe folgender Anschlussplan. Der maximale Stromverbrauch für die LED-Anzeige beträgt 30 mA. Smile 12RF und Smile 12RG sind Rückstelltasten von ABB Jokab Safety mit LED-Anzeige, die zur gemeinsamen Verwendung mit Adam OSSD-Reset vorgesehen sind. Der minimale Stromverbrauch für die Anzeigeleuchte beträgt 10 mA. - Seite 12 Reihenschaltung von drei Adam OSSD-Reset M12-8 über M12-3G mit Smile 12RG an ein Sicherheitsrelais, Pluto oder eine andere Sicherheits-SPS (z. B. ABB AC500-S). 2TLC172272M0101 Rev E...
- Seite 13 Einzelschaltung von drei Adam OSSD-Reset M12-5 mit Smile 12RG an Pluto oder eine andere Sicherheits-SPS (z. B. ABB AC500-S). 2TLC172272M0101 Rev E...
-
Seite 14: Anschlussbeispiele
5 Anschlussbeispiele Adam OSSD-Info angeschlossen an RT9 A) Adam OSSD M12-5 angeschlossen an RT9 B) Adam OSSD M12-5 angeschlossen an RT9 mit automatischer Rückstellung. mit manueller Rückstellung. Mehrere Adam OSSD-Info in Reihenschaltung A) Drei Adam OSSD M12-8, in Reihe geschaltet. 2TLC172272M0101 Rev E... -
Seite 15: Installation
6 Installation Allgemeine Information Achtung! Alle Sicherheitsfunktionen müssen vor der Inbetriebnahme des Systems getestet werden. • Beachten Sie, dass der Erfassungsabstand beeinträchtigt werden kann, wenn Eden nahe an Metallen montiert wird. • Der Eden kann auf Metall montiert werden, sollte aber nicht davon umgeben sein. •... -
Seite 16: Erkennungsabstand
Erkennungsabstand Eva kann im Verhältnis zu Adam auf verschiedene Weisen gedreht werden; siehe folgende Abbildung. Die grünen Felder in der folgenden Abbildung zeigen den Erfassungsabstand von Adam im Verhältnis zu Eva. Das Sicherheitssignal ist HIGH, wenn die beiden Spulen in Eva mit dem grünen Feld in Kontakt kommen. -
Seite 17: Montage
Montage Je nachdem, welcher Stecker zum Anschluss von Eden verwendet wird, sind evtl. ein oder zwei Distanzplatten für die korrekte Montage erforderlich, um Adam nicht zu beschädigen. Es wird empfohlen, die Distanzplatte (DA 1) zu verwenden, die zusammen mit den Adam-Einheiten mit M12- Stecker (Adam M12) geliefert werden, siehe folgende Abbildung. -
Seite 18: Montageanleitung
DA 2B Montageanleitung Befestigen Sie jeden Sensor mit zwei M4-Schrauben. Es werden Sicherheitsschrauben SM4 x 20 (2TLA020053R4200) empfohlen. Der Abstandshalter DA 2B muss verwendet werden, um Eden physisch vor Beschädigungen zu schützen. 2. Ziehen Sie die Schrauben mit einem max. Drehmoment von 1.0 Nm an. 3. -
Seite 19: Einlernen Des Codes
Einlernen des Codes Adam wird ohne Code geliefert und muss mit dem Code einer Eva programmiert werden (in Standard- oder eindeutiger Codierung). Der bei Eva zuerst gefundene Code wird von Adam automatisch programmiert, sobald sich Eva innerhalb des Erfassungsabstands befindet. Wenn Adam so programmiert wird, dass er eine Eva mit Standardcodierung akzeptiert, wird er alle Evas mit Standardcode erfassen. -
Seite 20: Das Löschen Existierender Codes Von Adam M12-8
Das Löschen existierender Codes von Adam M12-8 Entfernen Sie Eva aus Adams Erfassungsbereich. 2. Trennen Sie die Stromversorgung von Stift 2 der Adam-Einheit. 3. Schließen Sie +24 VDC an Stift 1 und 6 an. 4. Schließen Sie die Stromversorgung an Stift 2 der Adam-Einheit an. 5. -
Seite 21: Led-Anzeigen
7 LED-Anzeigen Der nicht-sicher-Status der LED an Adam zeigt den Status des Eden-Sensors und den Status am Ausgang wie folgt: LED an Adam Beschreibung Sicherheitsschaltung grün gültige Eva innerhalb des geschlossen Erfassungsbereichs. grün blinkend gültige Eva-Einheit innerhalb des offen Erfassungsbereichs, wartet auf Rückstellung rot/grün blinkend Eva-Einheit innerhalb des... -
Seite 22: Wartung
Sicherheitsfunktionen korrekt funktionieren (EN 62061:2005). Achtung! Bei Defekten oder Produktschäden wenden Sie sich bitte an ABB Jokab Safety. Versuchen Sie nicht, ein defektes Produkt zu reparieren, da dies zu bleibenden Schäden am Produkt führen kann, die die Sicherheit des Geräts beeinträchtigen, was wiederum zu schweren Verletzungen... -
Seite 23: Modellübersicht
9 Modellübersicht Artikelnummer Beschreibung Adam OSSD-Info M12-5 2TLA020051R5400 Stift 5: Informationen Adam OSSD-Info M12-8 2TLA020051R5700 Stift 5 und 8: Information Adam OSSD-Reset M12-5 2TLA020051R5600 Stift 5: Rückstellung/Anzeige Adam OSSD-Reset M12-8 2TLA020051R5900 v5: Rückstellen/Anzeige, Stift 8: Information Eva General code 2TLA020046R0800 Standardcode Eva Unique code 2TLA020046R0900... -
Seite 24: Kabel
Kabel Artikelnummer Beschreibung M12-C61 2TLA020056R0000 6 m Kabel 5 × 0,34 mm Abgeschirmtes Kabel 5 x 0,34 mm mit gerader M12-Buchse M12-C101 2TLA020056R1000 10 m Kabel 5 × 0,34 mm Abgeschirmtes Kabel mit gerader M12-Buchse. M12-C201 2TLA020056R1400 20 m Kabel 5 × 0,34 mm Abgeschirmtes Kabel mit gerader M12-Buchse. -
Seite 25: Technische Daten
10 Technische Daten Hersteller Anschrift ABB Electrification Sweden AB, Jokab Safety Varlabergsvägen 11 SE-434 39 Kungsbacka Schweden Stromversorgung Betriebsnennspannung +24 VDC +15 % -40 % Verwenden Sie SELV/PELV Gesamtstromaufnahme 30 mA bei +24 VDC 35 mA bei +18 VDC (45 mA bei +12 VDC) Stift 5 (Information/Rückstelltaste Stift) -
Seite 26: Zertifikate
Information für den Einsatz in USA/Kanada Gehäuseschutzklasse Typ 1, 4, 4x Verwendungszweck Anwendung gemäß NFPA 79 Stromquelle Nur für den Einsatz in einem begrenzten Spannungsbereich / Stromkreis geeignet. Der begrenzte Spannungsbereich / Stromquelle muss einer der folgenden Alternativen entsprechen: a) Eine Trenneinrichtung, die dafür sorgt, dass das maximale Spannungspotential am Stromkreis in den Spitzen nicht höher als +24 VDC ist und der Strom auf einen Wert begrenzt ist, der 8 A nach 1 min Betrieb nicht übersteigt. -
Seite 27: Richtlinie Für Chemische Beständigkeit
Richtlinie für chemische Beständigkeit Chemikalien Eden OSSD Hydrogenkarbonate aliphatisch aromatisch halogenhaltig - komplett Schlecht/Mittelmäßig - teilweise Schlecht Alkohole Phenole Schlecht Ketone OK/ Gut Amine Nicht getestet Esther OK/ Gut Äther Säuren anorganisch organisch Mittelmäßig oxidierend Schlecht Alkalische Stoffe Schlecht Betriebsstoffe Schmiermittel (nicht rückwirkende, organische Esther) -
Seite 28: Abmaße Für Eden
Abmaße für Eden Adam M12, 5-polige Buchse. Adam M12, 8-polige Buchse. Anschluss, von der Anschluss, von der Kabelseite gesehen Kabelseite gesehen Hinweis: Alle Maße in Millimeter. CAD-Modell Besuchen Sie www.abb.com/Jokabsafety 2TLC172272M0101 Rev E... -
Seite 29: Eg-Konformitätserklärung
11 EG-Konformitätserklärung 2TLC172272M0101 Rev E...
