13 Abmessungen
13.1 Profile
Anmerkung: Alle Abmessungen in Millimetern.
Modell
Orion3-4-K1C-050-B (Abbildung 33)
Orion3-4-K2C-080-B (Abbildung 33)
Orion3-4-K2C-090-B (Abbildung 33)
Orion3-4-K2C-120-B (Abbildung 33)
Orion3-4-M1C-050 (Abbildung 34)
Orion3-4-M2C-080 (Abbildung 34)
Orion3-4-M2C-090 (Abbildung 34)
Orion3-4-M2C-120 (Abbildung 34)
2TLC172289M0101
Rev C
2018-04-17

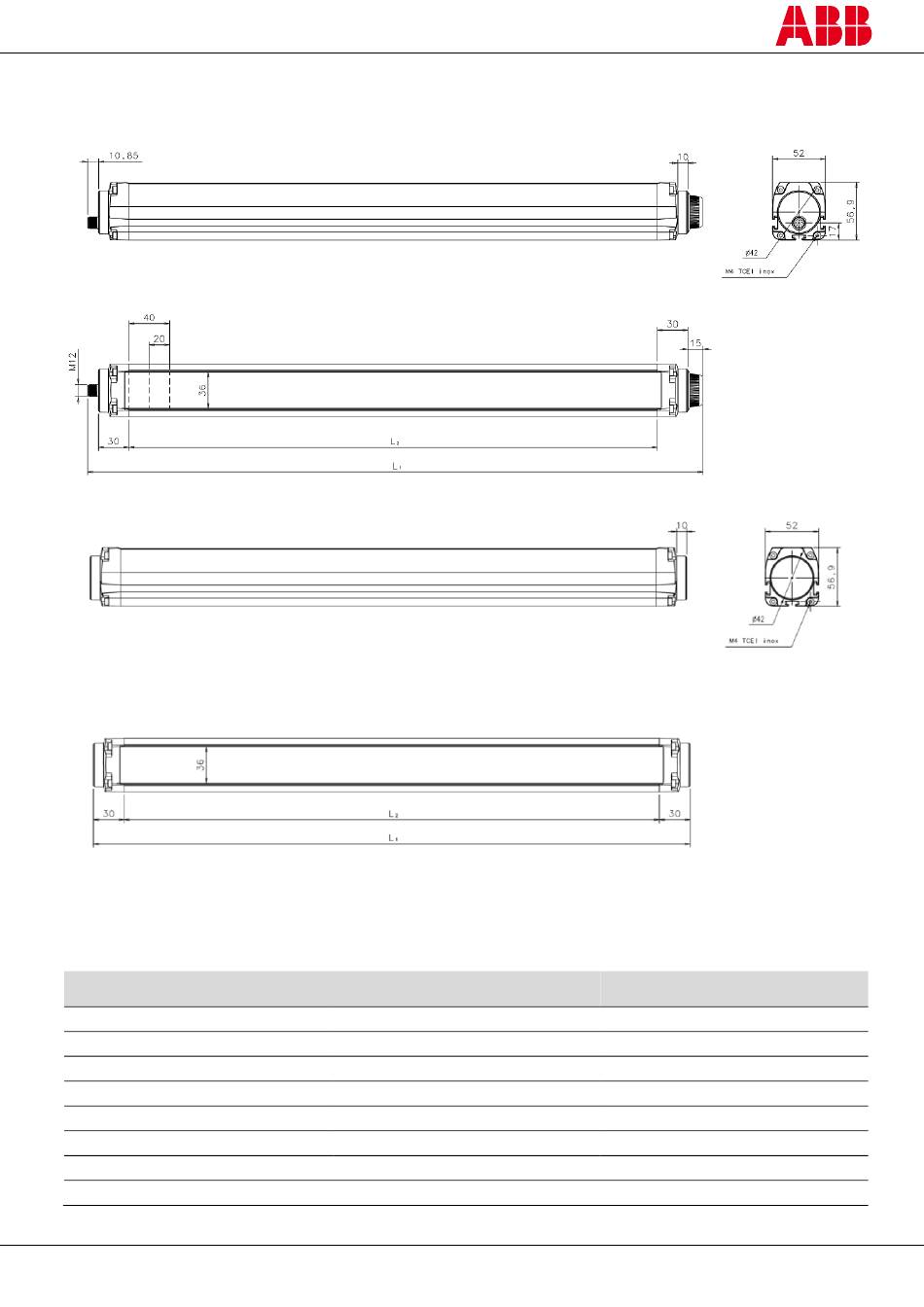

Abbildung 33 – Aktive Einheit
Abbildung 34 – Passive Einheit
L
[mm]
1
606,35
906,35
1006,35
1306,35
580,5
880,5
980,5
1280,5
41
L
[mm]
2
520,5
820,5
920,5
1220,5
520,5
820,5
920,5
1220,5
