4 Mechanische Montage
Die aktiven und passiven Einheiten müssen mit den entsprechenden Abtastflächen zueinander gerichtet installiert
werden. Der Abstand zwischen den beiden Einheiten muss innerhalb der Reichweite des verwendeten Modells liegen
(siehe Abschnitt 11 – „Technische Daten").
Die beiden Einheiten müssen ausgerichtet und so gut wie möglich parallel montiert werden. Daraufhin muss man zum
Feinausrichten übergehen wie in Abschnitt 6 – „Ausrichtung".
4.1 Befestigung mit Montagewinkeln
Montagewinkel werden bei allen Orion3 Base-Modellen mitgeliefert. Führen Sie für die Montage der AOPD die
mitgelieferten Doppelnutensteine mit zwei M5-Gewinden in die Nuten an den beiden Einheiten (siehe Abbildung 18).

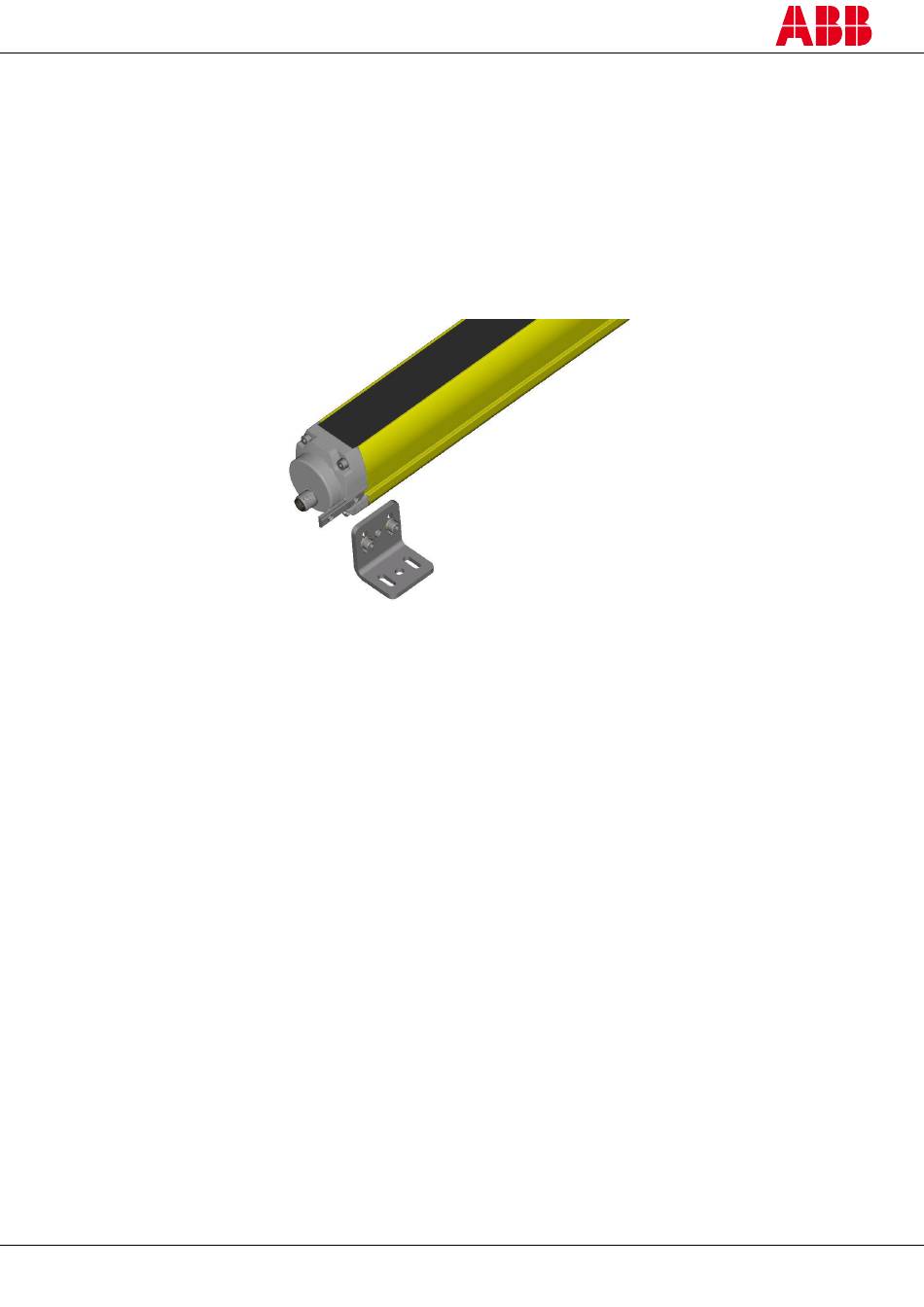

Abbildung 18 – Befestigung mit Montagewinkeln
.
