7 Funktionen
7.1 Quittierungsfunktion
Die Quittierungsfunktion wird bei Vorliegen eines internen Fehlers verwendet, z. B. eines optischen Fehlers, eines
OSSD-Fehlers, eines EDM-Fehlers.
Die Quittierungsfunktion wird durch Drücken eines externen Öffner-Kontakts (QUITTIERUNGS-/RESET-Taste) für
mindestens 5 s im Fehlerzustand aktiviert. Die AOPD wechselt dann wieder in den normalen Betriebszustand.
Wird der Fehler nicht vor Quittierung behoben, bleibt die AOPD in demselben Fehlerzustand, egal welcher Fehler
auftritt.
Anmerkung: Manche Fehler stellen kritische Fehler dar und das Gerät muss aus- und wieder eingeschaltet werden,
um zum normalen Betriebszustand zurückzukehren:
Fehler Mikroprozessor
Fehler beim Rückstellen der Auswahl
7.2 Reset -Funktion
Die Unterbrechung eines Strahls durch ein lichtundurchlässiges Objekt führt dazu, dass sich die OSSD-Ausgänge
ausschalten (OSSD AUS-Status
Die AOPD kann auf zwei verschiedene Arten in den OSSD-AN-Zustand
Automatische Rückstellung (Reset):
Ist diese Funktion aktiviert, schaltet die AOPD auf OSSD AN, sobald das Objekt aus dem Erfassungsbereich
entfernt wurde.
Manuelle Rückstellung (Reset):
Ist diese Funktion aktiviert, schaltet die AOPD auf OSSD AN, sobald die RESET-Taste gedrückt wurde,
vorausgesetzt, das Objekt wurde aus dem Erfassungsbereich entfernt. Die Bedingung, bei der das Objekt
entfernt wurde und das System auf die Rückstellung wartet, wird als Interlock bezeichnet und am Display per
Anzeigesignal angegeben (siehe Abschnitt 8.2 – „Diagnosemeldunge").
Warnung! Prüfen Sie sorgfältig die Gefahrenbedingungen und Reset-Modi. Bei Anwendungen, die den Zugang zu
Gefährdungsbereichen sichern, erweist sich die Automatische Reset-Funktion als unsicher, wenn der Bediener sich
im Gefährdungsbereich aufhalten kann, ohne erfasst zu werden. In diesem Fall ist der Manuelle Reset der AOPD
bzw. des Sicherheitsrelais erforderlich (siehe Abschnitt 5.2 – „Wichtige Hinweise zu Anschlüssen").
2TLC172289M0101
Rev C
2018-04-17

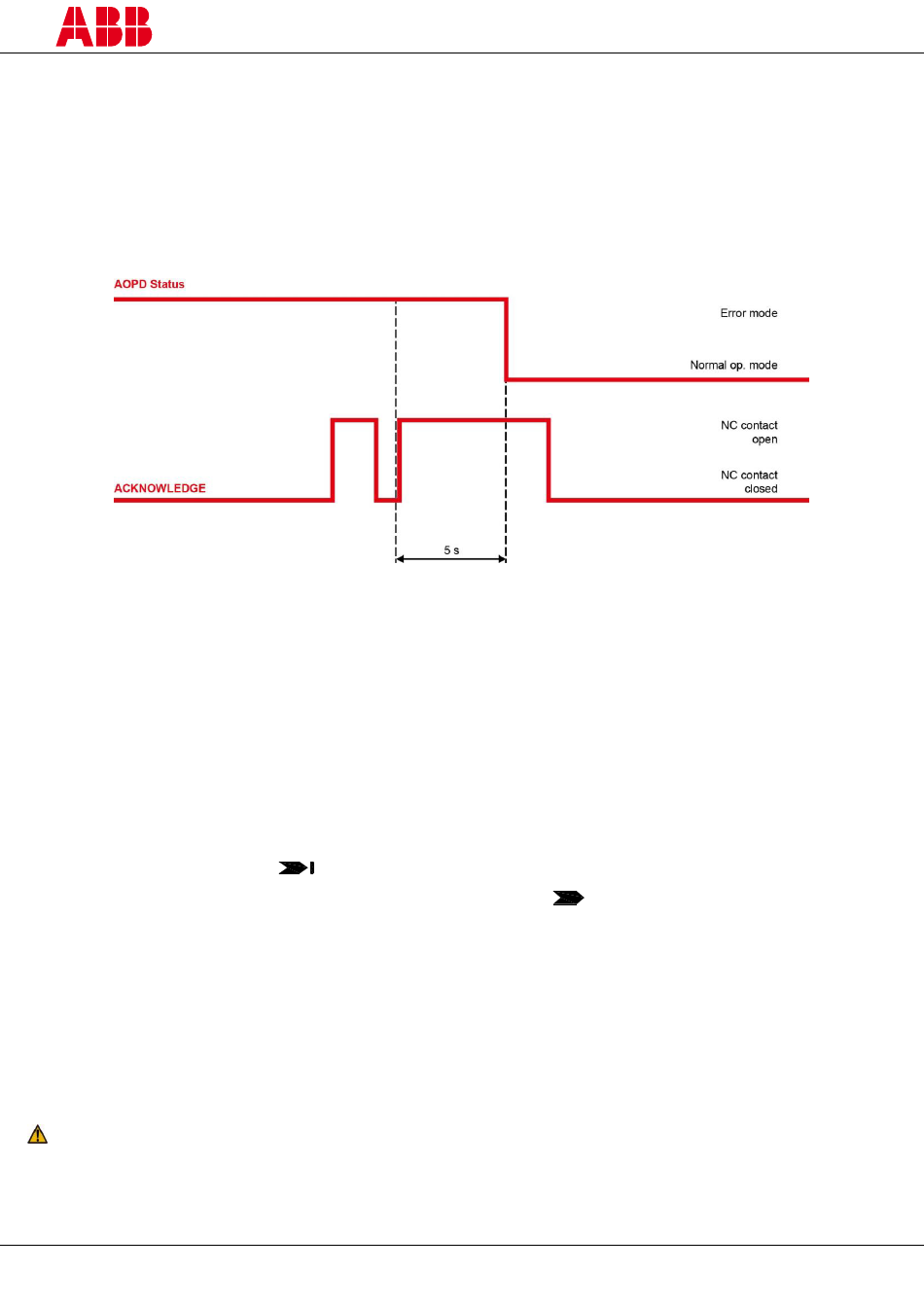

Abbildung 28 – Zeitdiagramm der Quittierungsfunktion
).
32
zurückgesetzt werden:
