- Seite 1 — SICHERHEITSPRODUKTE Eden DYN Berührungslose Sicherheitssensoren mit Codierung Gebrauchsanweisung 2TLC172271M0101 Rev D ORIGINALBETRIEBSANLEITUNG...
-
Seite 2: Dieses Dokument Sollte Gelesen Und Verstanden Werden
Ihren ABB JOKAB SAFETY Vertreter, wenn Sie Fragen oder Anregungen haben. GARANTIE Falls kein anderer Zeitraum angegeben wurde, gewährleistet ABB JOKAB SAFETY für die Dauer von einem Jahr ab dem Kaufdatum bei ABB JOKAB SAFETY, dass die Produkte frei von Material- und Verarbeitungsfehlern sind. -
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ..........................5 Anwendungsbereich ..........................5 Zielgruppe.............................. 5 Voraussetzungen ..........................5 Besondere Hinweise..........................5 Übersicht ..........................6 Allgemeine Beschreibung ........................6 Sicherheitsvorschriften ........................6 Ausführungen von Adam und Eva ..................7 Adam DYN .............................. 7 Eva ................................7 Elektroanschlüsse ........................8 Adam DYN-Info M12-5 ........................... - Seite 4 Programmieren eines neuen Adams ohne Code zur Erfassung einer neuen Eva ......20 Löschen existierender Codes in Adam....................20 Austausch von Eva mit eindeutiger Codierung (Nicht erforderlich für Standard zu Standardschaltung) ..........................20 Prüfung der Sicherheitsfunktionen ....................21 Info-Ausgang (Pin 5) – Information/StatusBus................. 22 StatusBus-Adresse einstellen ......................
-
Seite 5: Einführung
1 Einführung Anwendungsbereich Der Zweck dieser Anleitung ist die Beschreibung des codierten, berührungslosen Digital- Sicherheitssensors Eden DYN und die Bereitstellung der notwendigen Informationen für dessen Installation und Betrieb. Zielgruppe Dieses Dokument ist für befugtes Installationspersonal vorgesehen. Voraussetzungen Es wird davon ausgegangen, dass der Leser dieses Dokuments folgende Kenntnisse besitzt: •... -
Seite 6: Übersicht

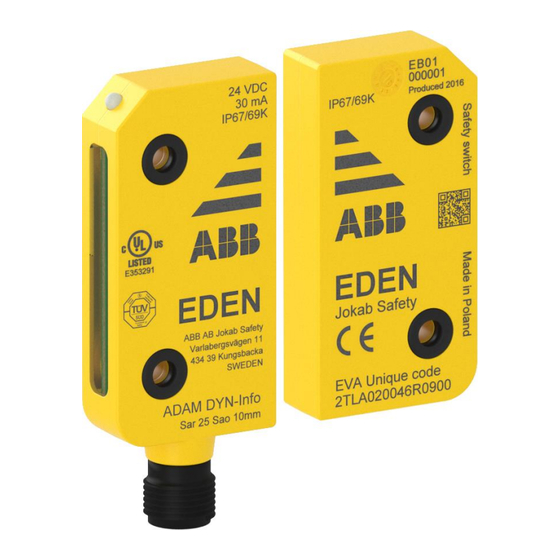

2 Übersicht Allgemeine Beschreibung Der Sensor Eden DYN besteht aus den beiden separaten Einheiten – Adam und Eva – und ist als Verriegelungseinrichtung für Türen, Hauben u. ä. vorgesehen. Eva ist mit einer Standardcodierung oder mit einer einmaligen, eindeutigen Codierung erhältlich. -
Seite 7: Ausführungen Von Adam Und Eva
StatusBus-Master erfasst wird. Erfordert eine Pluto als Master. (Weitere Informationen über Pluto entnehmen Sie dem Benutzerhandbuch auf www.abb.com/jokabsafety) Eva existiert in zwei Varianten: Eva mit Standardcodierung und Eva mit eindeutiger Codierung. Es ist möglich, verschiedene Varianten von Eva in derselben Sicherheitsschaltung zu verwenden. -
Seite 8: Elektroanschlüsse
4 Elektroanschlüsse Hinweis: Verwenden Sie ein geeignet isoliertes Niederspannungsversorgungssystem vom Typ SELV oder PELV. Adam DYN-Info M12-5 M12 5-poliger M12 5-polige Stecker, Kabelseite Buchse, Kabelseite M12-Stecker: (5-poliger Stecker) 1 ) braun: +24 VDC 2 ) weiß: Dynamisches Eingangssignal 3 ) blau: 0 VDC 4 ) schwarz: Dynamisches Ausgangssignal... -
Seite 9: Adam Dyn-Status M12-5
+24 VDC 2) weiß: Dynamisches Eingangssignal 3) blau: 0 VDC 4) schwarz: Dynamisches Ausgangssignal 5) grau: Info-Ausgang/StatusBus Hinweis: Die Verwendung eines abgeschirmten Kabels wird für eine verbesserte elektromagnetische Störfestigkeit empfohlen. Vorsicht! Alle Kabelfarben entsprechen ABB Jokab Safety Standardkabeln. 2TLC172271M0101 Rev D... -
Seite 10: Anschluss Der Kabel C5 An M12-C01- Und M12-C02-Stecker
Paralleler Anschluss mit Eden, Tina und Spot Es ist möglich, Eden im Sicherheitskreis parallel zu einer Tina-Einheit, einem Spot 10 oder einem anderen Eden DYN anzuschließen, um eine Muting- oder Überbrückungsfunktion zu schaffen. Zum leichten Anschluss kann M12-3B benutzt werden. Für Adam DYN-Status in StatusBus-Modus M12-3S benutzen. -
Seite 11: Anschluss Des Rückstelltasters An Adam Dyn-Reset
Hierzu können alle Tasten mit einem NO-Kontakt und einer Anzeigeleuchte verwendet werden. Siehe nachfolgenden Anschlussplan. Der Stromverbrauch für die Anzeigeleuchte darf maximal 30 mA betragen. Smile 12RF ist eine Rückstelltaste von ABB Jokab Safety mit Anzeigeleuchte, die zur gemeinsamen Verwendung mit Adam DYN-Reset vorgesehen ist. Der minimale Stromverbrauch für die Anzeigeleuchte beträgt 10 mA. -
Seite 12: Reihenschaltung
Reihenschaltung Reihenschaltung von drei Adam DYN-Reset mit Smile 12 RF an Pluto oder Vital über M12-3A. 2TLC172271M0101 Rev D... -
Seite 13: Anschlussbeispiele
5 Anschlussbeispiele Adam DYN-Info an Vital 1 angeschlossen A) Adam DYN-Info angeschlossen an A) Adam DYN-Info angeschlossen an Vital 1 Vital 1 mit automatischer Rückstellung. mit manueller Rückstellung. Mehrere Adam DYN-Info in Reihenschaltung mit Vital 1 A) Drei Adam DYN-Info angeschlossen an Vital 1 mit automatischer Rückstellung. -
Seite 14: Mehrere Adam Dyn-Status In Reihenschaltung Mit Pluto
Mehrere Adam DYN-Status in Reihenschaltung mit Pluto A) Zwei Adam DYN-Status angeschlossen an eine Pluto Sicherheits-SPS. Die linke Einheit angeschlossen für StatusBus-Funktion, die rechte Einheit angeschlossen für Info- Ausgang-Funktion. Mehrere Adam DYN-Status in Reihenschaltung mit Pluto über M12-3 A) Drei Adam DYN-Status angeschlossen an eine Pluto Sicherheits-SPS über M12-3S für StatusBus-Funktion. -
Seite 15: Y-Anschlüsse
Y-Anschlüsse M12-3A M12-3B M12-3S 2TLC172271M0101 Rev D... -
Seite 16: Installation
6 Installation Allgemeine Information Achtung! Alle Sicherheitsfunktionen müssen vor der Inbetriebnahme des Systems getestet werden. • Beachten Sie, dass der Erfassungsabstand beeinträchtigt werden kann, wenn Eden nahe an Metallen montiert wird. • Der Eden kann auf Metall montiert werden, sollte aber nicht davon umgeben sein. •... -
Seite 17: Schaltabstand
Schaltabstand Eva kann im Verhältnis zu Adam auf verschiedene Weisen gedreht werden; siehe folgende Abbildung. Die grünen Felder in der folgenden Abbildung zeigen den Erfassungsbereich von Adam im Verhältnis zu Eva. Eva wird erfasst, wenn die beiden Spulen (siehe rot markierter Bereich, Abbildung unten) in Eva mit dem grünen Feld in Kontakt geraten. -
Seite 18: Montage
Montage In Abhängigkeit vom verwendeten Stecker für den Anschluss an Eden sind eine oder zwei Distanzplatten für die korrekte Montage erforderlich, um Adam nicht zu beschädigen. Es wird empfohlen, die Distanzplatten DA 1B zu verwenden, die zusammen mit Adam geliefert werden, siehe folgende Abbildung. -
Seite 19: Montageanleitung
Montageanleitung Befestigen Sie jeden Sensor mit zwei M4-Schrauben. Es werden Sicherheitsschrauben SM4 x 20 (2TLA020053R4200) empfohlen. Dinstanzringe DA 2B müssen verwendet werden, um Eden physisch vor Beschädigungen zu schützen. 2. Ziehen Sie die Schrauben mit einem max. Drehmoment von 1.0 Nm an. 3. -
Seite 20: Einlernen Des Codes
Einlernen des Codes Adam wird ohne Code geliefert und muss mit dem Code einer Eva programmiert werden (Standard- oder eindeutige Codierung). Der Code der ersten von Adam erfassten Eva wird automatisch programmiert, sobald sich Eva innerhalb des Erfassungsabstands befindet. Wenn Adam so programmiert wird, dass er eine Eva mit Standardcodierung akzeptiert, wird er alle Evas mit Standardcodierung erkennen. -
Seite 21: Prüfung Der Sicherheitsfunktionen
Prüfung der Sicherheitsfunktionen Sorgen Sie dafür, dass der Sicherheitssensor und das Sicherheitsmodul (Vital/Pluto/URAX) richtig funktionieren, bevor Sie folgende Schritte unternehmen: Öffnen Sie Eden-Ausgang, indem Sie Eva von Adam fort bewegen. Die LED wird rot leuchten, sobald Eva den Erfassungsbereich von Adam verlassen hat. Unterbrechung aufheben, indem Sie Eva zurück in den Erfassungsbereich des Adam bringen Unterbrechen Sie den dynamischen Sicherheitskreis vor dem zu überprüfenden Sicherheitssensor. -
Seite 22: Info-Ausgang (Pin 5) - Information/Statusbus
Master empfangen (d. h. Pluto oder FIXA), um eine gültige Betriebsadresse 1–30 zu erhalten. Dies kann manuell oder automatisch mithilfe der „Pluto Manager StatusBus-Adressen einlernen“-Funktionalität erfolgen. Weitere Informationen über StatusBus entnehmen Sie dem Benutzerhandbuch für Pluto auf: www.abb.com/jokabsafety StatusBus-Nachricht von Slave enthält 3 Informationsbits. • Info Status •... -
Seite 23: Led-Anzeige
7 LED-Anzeige Die nicht-sichere Status-LED an Adam zeigt den Status des Eden-Sensors und den Status des Ausgangs wie folgt: LED an Adam Beschreibung Ursache grün gültige Eva innerhalb des Erfassungsbereichs. geschlossen grün blinkend gültige Eva innerhalb des Erfassungsbereichs, wartet auf offen Rückstellung rot/grün blinkend... -
Seite 24: Wartung
Sicherheitsfunktionen korrekt funktionieren (EN 62061:2005). Achtung! Bei Defekten oder Produktschäden wenden Sie sich bitte an ABB Jokab Safety. Versuchen Sie nicht, ein defektes Produkt zu reparieren, da dies zu bleibenden Schäden am Produkt führen kann, die die Sicherheit des Geräts beeinträchtigen, was wiederum zu schweren Verletzungen führen kann. -
Seite 25: Austauschbarkeit Gegen Analoge Eden-Varianten
DYN hat nur einen +24 V/Info-Ausgang. • Bei der Montage von Eden DYN direkt auf Metall ist der Erfassungsbereich zwischen Adam und Eva kleiner, verglichen mit den analogen Eden-Modellen. Hinweis: Es ist möglich, einen Adam DYN-Info an den Sicherheitskreis eines StatusBus-Systems anzuschließen, wenn Pin 5 z. -
Seite 26: Modellübersicht
Modellübersicht Artikelnummer Beschreibung Adam DYN-Info M12-5 2TLA020051R5100 Pin 5: Information Adam DYN-Reset M12-5 2TLA020051R5300 Pin 5: Rückstellung/Anzeige Adam DYN-Status M12-5 2TLA020051R5200 Pin 5: Information/StatusBus Eva General Code 2TLA020046R0800 Standardcode Eva Unique Code 2TLA020046R0900 Eindeutiger Code Zubehör Artikelnummer Beschreibung DA 1B 2TLA020053R0700 Distanzplatte aus gelbem PBT DA 2B... -
Seite 27: Kabel Mit Steckern
Kabel mit Steckern Besondere Stecker Buchse/Stift Länge Artikelnummer Eigenschaften M12-5 Buchse M12-C61 2TLA020056R0000 Für raue Umgebung, M12-C61HE 2TLA020056R8000 halogenfrei M12-C101 2TLA020056R1000 10 m Für raue Umgebung, M12-C101HE 2TLA020056R8100 halogenfrei 20 m M12-C201 2TLA020056R1400 2TLA020056R5800 Buchse + Stift 0.3 m M12-C0312 0.06 m M12-C00612 2TLA020056R6300... -
Seite 28: Separate Kabel Und Stecker
Separate Kabel und Stecker Beschreibung Artikelnummer Steckern M12-C01 2TLA020055R1000 M12-5 Buchse, gerade M12-C02 2TLA020055R1100 M12-5 Stift, gerade M12-C03 2TLA020055R1600 M12-8 Buchse, gerade M12-C04 2TLA020055R1700 M12-8 Stift, gerade Kabel mit 5 Steckern 10 m Kabel mit 5 x 0.34 Geschirmte Leiter C5 Kabel 10 m 2TLA020057R0001 50 m Kabel mit 5 x 0.34 Geschirmte Leiter... -
Seite 29: Technische Daten
11 Technische Daten Hersteller Anschrift ABB Electrification Sweden AB, Jokab Safety Varlabergsvägen 11 SE-434 39 Kungsbacka Schweden Stromversorgung Betriebsnennspannung +24 VDC +15 % -40 % Verwenden Sie SELV/PELV Gesamtstromaufnahme 30 mA bei 24 VDC 35 mA bei 18 VDC (45 mA bei 12 VDC) Ausgang für Rückstellungsanzeige... - Seite 30 Information für den Einsatz in USA/Kanada Gehäuseschutzklasse Typ 1, 4, 4x Verwendungszweck Anwendung gemäß NFPA 79 Stromquelle Nur für den Einsatz in einem begrenzten Spannungsbereich/Stromkreis geeignet. Der begrenzte Spannungsbereich/Stromquelle muss einer der folgenden Alternativen entsprechen: a) Eine Trenneinrichtung, die dafür sorgt, dass das maximale Spannungspotential am Stromkreis in den Spitzen nicht höher als +24 VDC ist und der Strom auf einen Wert begrenzt ist, der 8 A nach 1 min Betrieb...
-
Seite 31: Hinweise Zur Chemischen Beständigkeit
Hinweise zur chemischen Beständigkeit Chemikalien Eden DYN Hydrogenkarbonate aliphatisch aromatisch halogenhaltig - komplett schlecht/mittelmäßig - teilweise schlecht Alkohole Phenole Schlecht Ketone mittelmäßig/gut Amine nicht getestet Esther mittelmäßig/gut Äther Säuren anorganisch organisch mittelmäßig oxidierend schlecht Alkalische Stoffe schlecht Betriebsstoffe Schmiermittel (nicht rückwirkende,... -
Seite 32: Abmessungen Für Eden
Abmessungen für Eden Adam M12, Anschluss von außen gesehen. Hinweis: Alle Maße in Millimeter. CAD-Modell Besuchen Sie www.abb.com/jokabsafety 2TLC172271M0101 Rev D... -
Seite 33: Eg-Konformitätserklärung
12 EG-Konformitätserklärung 2TLC172271M0101 Rev D...
