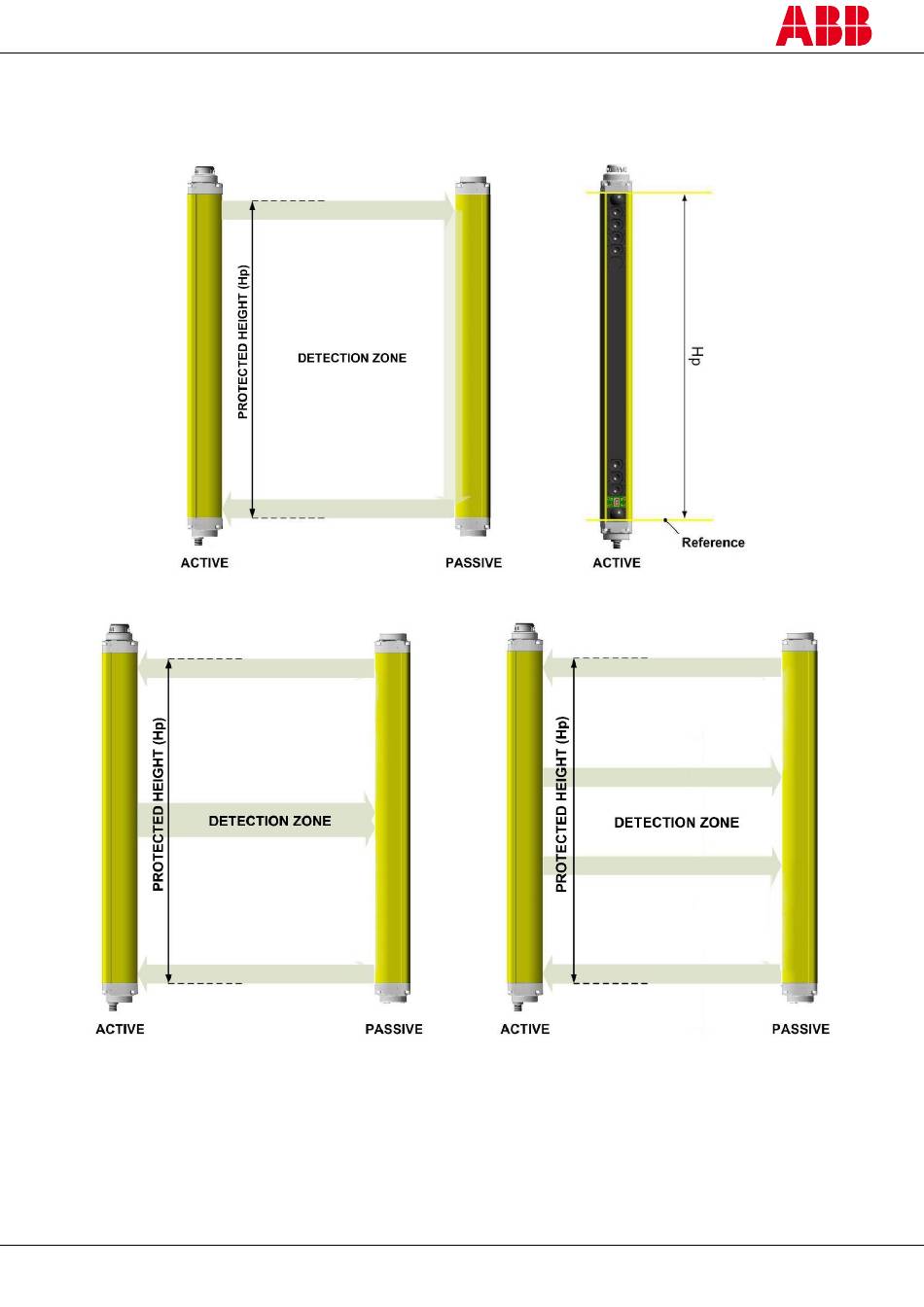

2.3 Höhe des Schutzbereichs
Die folgenden Abbildungen stellen dar, was mit der Höhe des Schutzbereichs (Hp) für Orion3 Base gemeint ist.
Für die einzelnen Hp-Werte der jeweiligen Modelle, siehe Abschnitt 12 – „Modellübersicht".
Abbildung 2 – Orion3 Base mit 2 Strahlen
Abbildung 3 – Orion3 Base mit 3 Strahlen
Abbildung 4 – Orion3 Base mit 4 Strahlen
2TLC172289M0101
Rev C
9
www.abb.com/jokabsafety
2018-04-17
