Bei längeren Abständen kann die Orion Laser Ausrichthilfe (als Zubehör erhältlich) an die passive oder aktive Einheit
angebracht werden, um die bestmögliche Ausrichtung zu erreichen (siehe Abbildung 26).

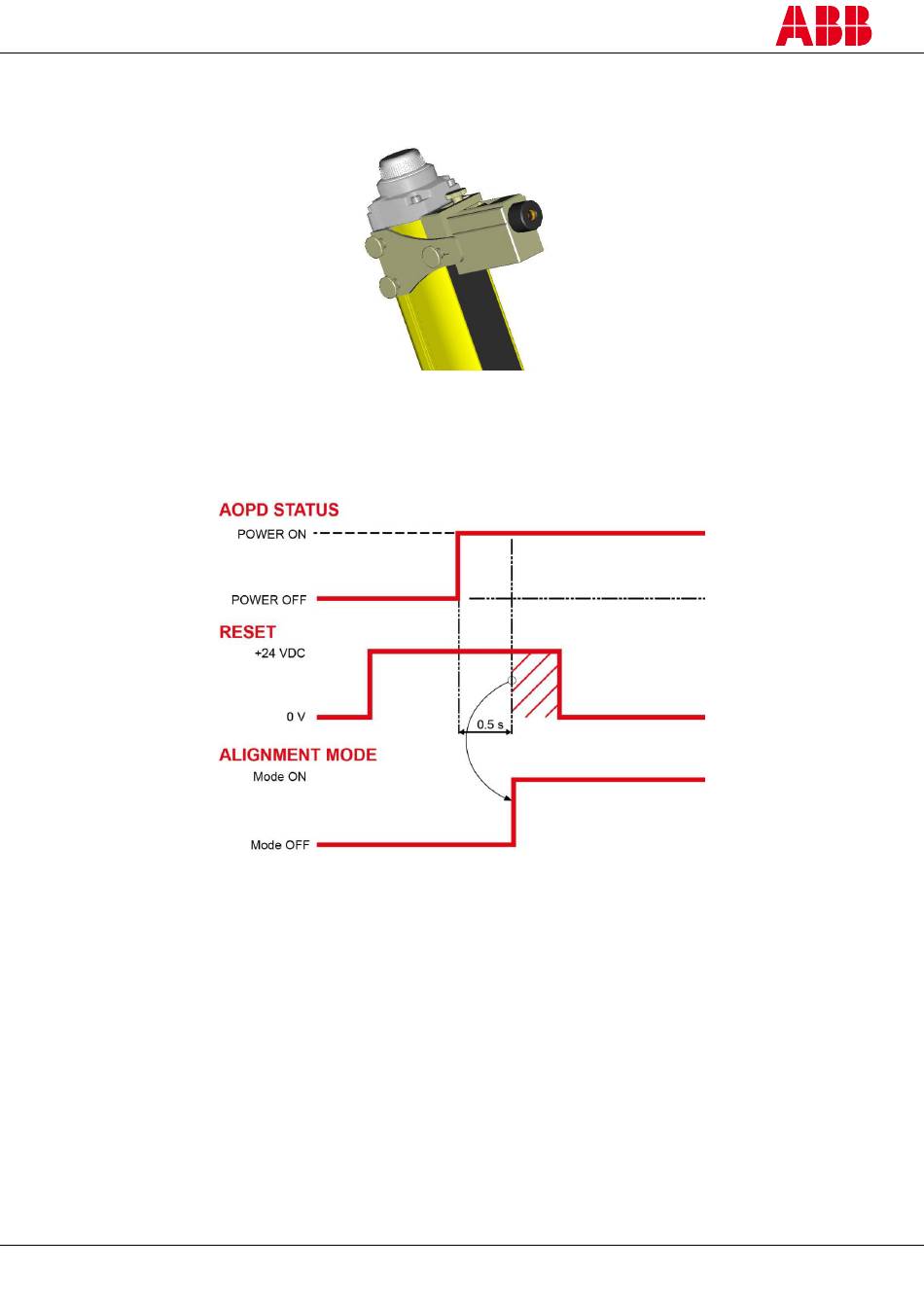

Abbildung 26 – Orion Laser Ausrichthilfe
6.1 Ausrichtungsmodus
Der Ausrichtungsmodus wird durch Betätigen des externen Öffner-Kontakts (RESET/ACKNOWLDGE/RESET MODE-
Taste) für mindestens 0,5 s in eingeschaltetem Zustand aktiviert, siehe Abbildung 27.
Abbildung 27 – Zeitdiagramm des Ausrichtungsmodus
Sobald die optische Ausrichtung erreicht wurde, wird die Einrichtung durch Aus- und Einschalten der aktiven Einheit
wieder in den Normalbetrieb versetzt.
Anmerkung: Die OSSD-Ausgänge sind im Ausrichtungsmodus ausgeschaltet.
6.2 Anleitung zum korrekten Ausrichten
Nachdem die mechanische Montage und die elektrischen Anschlüsse wie oben beschrieben vorgenommen wurden,
kann mit der Ausrichtung begonnen werden. Vergleichen Sie die Ergebnisse der Ausrichtung mit den in der folgenden
Tabelle angegebenen Werten.
Wechseln Sie in den Ausrichtungsmodus wie oben beschrieben.
Im Ausrichtungsmodus wird der Nutzer per Display über den erreichten Ausrichtungsgrad informiert.
2TLC172289M0101
Rev C
29
www.abb.com/jokabsafety
2018-04-17
