Daher ist es wichtig, einen Mindestabstand zwischen der AOPD und reflektierenden Flächen einzuhalten. Der
Mindestabstand, D
, richtet sich nach:
sr
Abstand zwischen aktiven und passiven Einheiten,
dem effektiven Öffnungswinkel (EAA) der AOPD):
Für eine Typ 4 AOPD ist der EAA

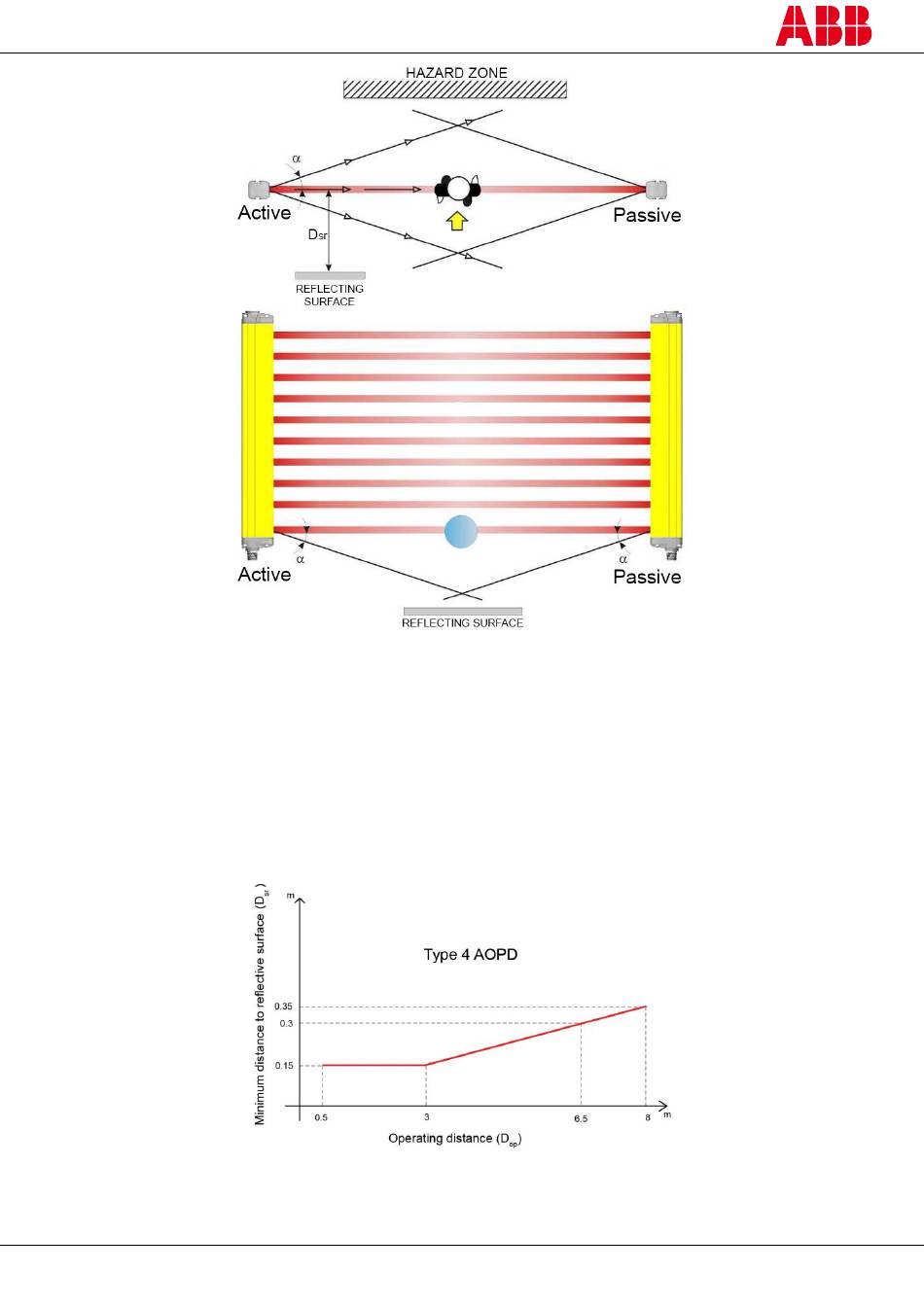

Das Diagramm unten zeigt den Mindestabstand zu der reflektierenden Fläche (D
zwischen Sender und Empfänger bei einer Typ 4 AOPD:
Abbildung 11 – Mindestabstand zu einer reflektierenden Fläche als Funktion des Abstands zwischen Sender und Empfänger
2TLC172289M0101
Rev C
2018-04-17
Abbildung 10 – Mindestabstand zu reflektierenden Flächen
= 5° (α = ± 2,5°).
MAX
15
), basierend auf dem Abstand
sr
