8 Diagnosefunktionen
8.1 Statusanzeige der AOPD
Ein Display hilft dem Benutzer dabei, den Status der AOPD im Ausrichtungsmodus, im normalen Betriebszustand und
bei der Fehlerbehebung zu steuern und zu kontrollieren. Das Display besteht aus vier LEDs und einer 7-Segment-
Anzeige an der aktiven Einheit.
8.2 Diagnosemeldungen
Aktive Einheit
Alle möglichen Fälle für die Anzeige werden unten in einer Tabelle erklärt, außer die, die für den Ausrichtungsmodus
relevant sind (siehe Abschnitt 6 – „Ausrichtung").
Display
2TLC172289M0101
Rev C
2018-04-17

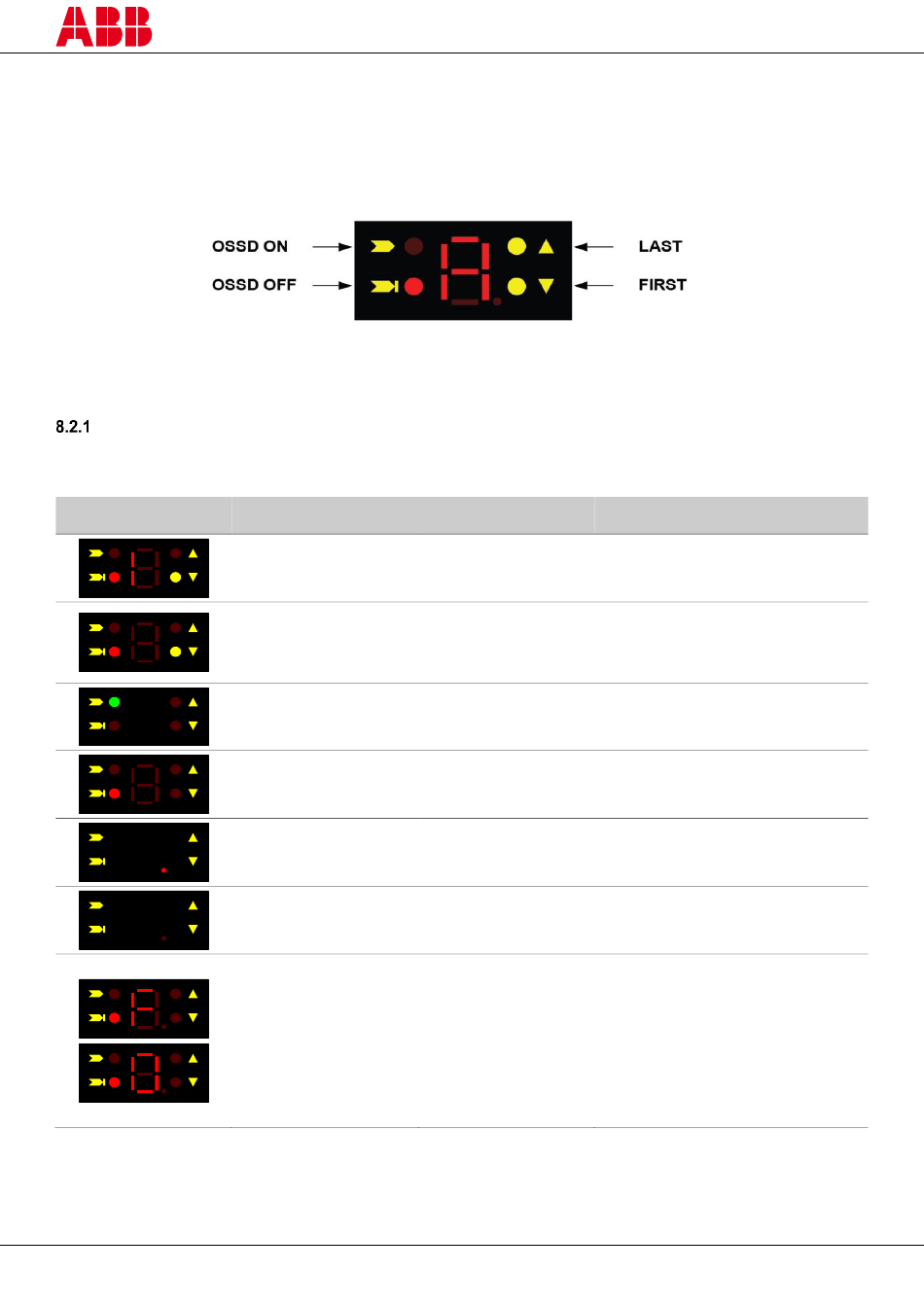

Abbildung 32 – LEDs auf dem Display
Status
Interlock
Interlock
OSSD AN
OSSD AUS
Normaler
Betriebszustand,
OSSD AUS, Interlock
Normaler
Betriebszustand,
OSSD AUS, Interlock
Fehlerzustand
Beschreibung
Erfassungsbereich frei.
OSSD-Ausgänge
ausgeschaltet.
Strahl(en)
unterbrochen.
OSSD-Ausgänge
ausgeschaltet.
OSSD-Ausgänge
eingeschaltet.
OSSD-Ausgänge
ausgeschaltet.
EDM-Funktion aktiviert.
EDM-Funktion
deaktiviert.
Fehler OSSD, einer
oder beide.
OSSD-Ausgänge
ausgeschaltet.
34
Aktion
Drücken Sie die RESET-Taste, um
zum Normalbetrieb zurückzukehren.
Entfernen Sie das Objekt aus dem
Erfassungsbereich und drücken Sie
die RESET-Taste.
Überprüfen Sie die Kabel und
Anschlüsse der OSSD-Ausgänge.
Stellen Sie sicher, dass es zwischen
ihnen oder an der Betriebsspannung
nicht zu einem Kurzschluss kommt.
Anschließend quittieren.
Falls der Fehler fortbesteht, wenden
Sie sich an Ihren Ansprechpartner
von ABB Jokab Safety.
www.abb.com/jokabsafety
