GER
3.1.3
Anzeige der Frequenzregelung
Durch Drücken der UP- und SET-Tasten für länger als 3 Sekunden wird der aktuelle, an den VCC-Inverter
gesendete Frequenzbefehl (Hz) angezeigt. Der Wert bleibt für rund 15 Sekunden visualisiert; dann geht das
Display erneut zur Standard-Temperaturanzeige über.
3.1.4
Abtauung
Der Abtautyp wird mit dem Parameter d0 gewählt.
Bei d0 = 0/2/4 führt das Steuergerät eine elektrische Abtauung oder eine statische temperatur- oder
zeitgeführte Abtauung aus.
Bei d0 = 1/3 führt das Steuergerät eine Heißgasabtauung aus (für diese Funktion siehe das technische
Handbuch).
Im letzten Fall legt der Parameter cdF die Geschwindigkeit der Heißgasabtauung fest.
Die Heißgasabtauung kann als d0 = 1 -> temperaturgeführte Heißgasabtauung oder als d0 = 3 -> zeitgeführte
Heißgasabtauung eingestellt werden.
Die Hilfsrelais können als "Drain-Heater"-Relais (Abschlämmwasserheizer-Relais) mit H1, H5, H10 = 14
eingestellt werden.
Bei Abtaubedarf ändert der drehzahlvariable Verdichter die Geschwindigkeit auf cdF. Vor der Aktivierung des
Abtaurelais wird das Drain-Heater-Relais für die Zeit dH1 aktiviert. Nach der Deaktivierung des Abtaurelais
wird das Drain-Heater-Relais für die Zeit dH2 aktiviert, bevor der Verdichter zum Normalbetrieb übergeht. Das

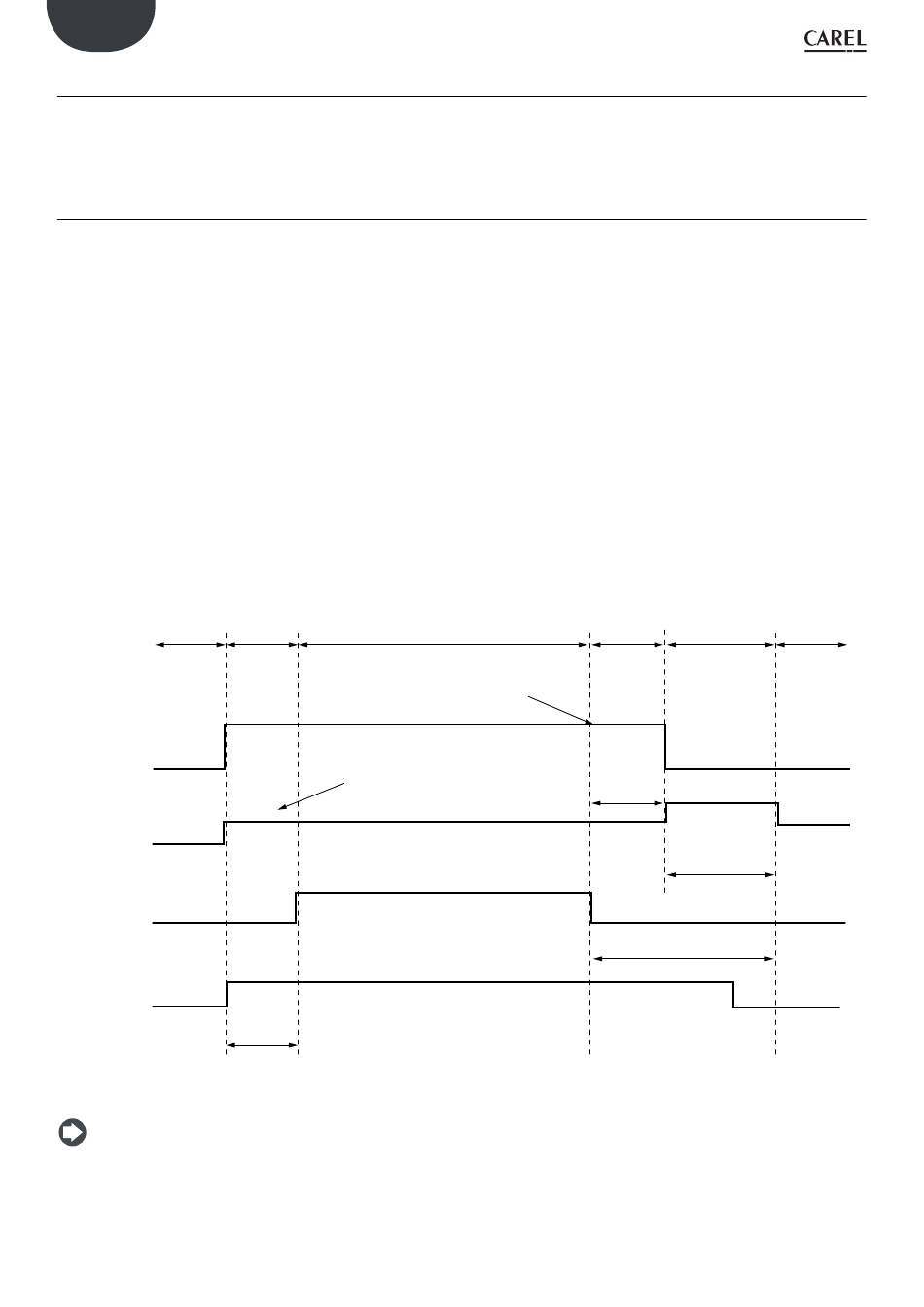

nachfolgende Schema beschreibt die Heißgasabtauung mit Drain-Heater-Betrieb.
Status
Defrost
signal
Comp.
Capacity
Defrost Valve
Relay
Drain heater
AUX
Drain preheater
H1 = 14 –› AUX = Drain
NB: Die Verdampferventilatorregelung basiert auf den Parametern F0/F1/F2/F3.
ir33+ VCC +040000059 - rel. 1.3 - 10.09.2018
Drain
End of Defrost by temperature or time
Comp. Capacity during defrost settable by:
Comp. OFF with Heater Management
dH1
Heat
cdF
Fig. 3.d
12
Drip off
Pull down
Hold
only if T > AH & cPd >1
Drip off
time
max Pull Down
frequency fix at
150 Hz
Drain postheater dH2
