3.3
Configuration avancée du VCC
Pour contrôler l'extinction du compresseur VCC, il est nécessaire de communiquer à l'inverseur une fréquence
(indiquée comme «fréquence d'extinction»), inférieure à la fréquence minimale d'exploitation du compresseur,
mais différente de la valeur 0. ir33+ VCC utilise les valeurs prédéfinies suivantes:
•
fréquence d'extinction = 30 Hz (équivalant à 0 tr/min du compresseur)
•
fréquence maximale de rotation = 150 Hz (équivalant à 4500 tr/min du compresseur)
Si un modèle particulier de compresseur VCC utilise des valeurs différentes de celles qui ont été prédéfinies
dans ir33+ VCC pour la fréquence d'extinction et la fréquence maximale de rotation, on peut agir sur les
paramètres suivants:
•
cMI = fréquence d'extinction (exprimée en dizaines de Hz);
•
cMA = fréquence maximale de rotation (exprimée en dizaines de Hz).
Remarque: la fréquence d'extinction (cMI) et la fréquence maximale de rotation (cMA) ne doivent pas
être confondues avec les paramètres suivants, utilisés pour adapter la capacité du compresseur VCC aux
nécessités réelles de l'application:
•
cmf = fréquence minimale de régulation; valeur prédéfinie = 52 Hz (1560 tr/min)
•
cMf = fréquence maximale de régulation; valeur prédéfinie = 100 Hz (3000 tr/min)
Requested
Motor speed
(RPM)
Code Paramètre
cMI
Fréquence d'extinction du compresseur (exprimée en dizaines d'Hz)
cMA
Fréquence max. de rotation du compresseur (exprimée en dizaines d'Hz)
cmF
Fréquence minimale de régulation du compresseur
cMF
Fréquence maximale de régulation du compresseur
Tous les paramètres dédiés à la configuration du compresseur VCC sont exprimés en fréquence (Hz). La vitesse
de rotation correspondante du compresseur (tr/min) est déterminée par la relation suivante:
Si un modèle particulier de VCC utilise une valeur différente de celle qui a été prédéfinie (30) dans ir33+ VCC,
pour la conversion de fréquence à vitesse du compresseur, il est possible d'agir sur le paramètre suivant:
•
cuF = conversion de Hz à tr/min (exprimée en dixièmes);
La vitesse du compresseur sera donc la suivante:
Code Paramètre
cuF
Facteur de conversion du VCC de Hz à tr/min exprimée en dixièmes

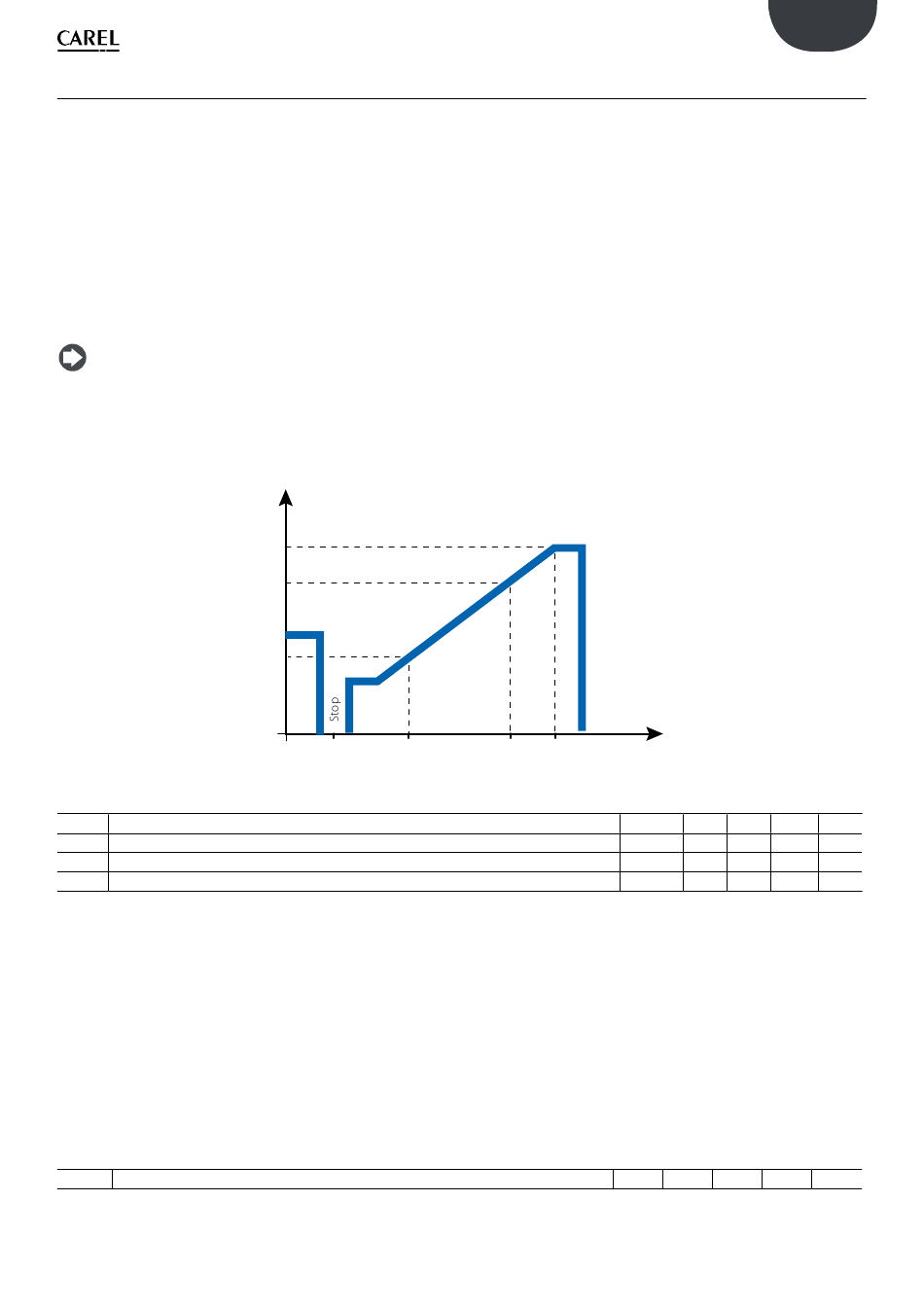

Frequency and Motor Speed
0
0
cMI
cmF
Vitesse du compresseur (tr/min) = Fréquence (Hz) * 30
Vitesse du compresseur (tr/min) = Fréquence (Hz) * cuF
cMF cMA
Fin Frequency (Hz)
Fig. 3.l
21
U.M.
Dis. Déf. Max. Min.
Hz x10
C
3
250
Hz x10
C
15
250
Hz
C
52
255
Hz
C
140
255
U.M.
Dis.
Déf. Max. Min.
0,1 Hz
H
300
999
ir33+ VCC +040000059 - rel. 1.3 - 10.09.2018
FRE
0
0
0
0
Tab. 3.t
0
Tab. 3.u
