Erweiterte VCC-Einstellungen
Für die Ansteuerung der Deaktivierung des VCC-Verdichters muss dem Inverter eine Frequenz
(Ausschaltfrequenz) unterhalb der Mindestarbeitsfrequenz des Verdichters, aber ungleich 0, kommuniziert
werden. ir33+ VCC verwendet folgende Defaultwerte:
•
Ausschaltfrequenz = 30 Hz (entsprechend 0 U/min des Verdichters)
•
max. Umdrehungsfrequenz = 150 Hz (entsprechend 4500 U/min des Verdichters)
Sollte ein besonderes VCC-Verdichtermodell andere Werte als die Defaultwerte von ir33+VCC für die Ausschaltfrequenz
und die max. Umdrehungsfrequenz verwenden, können die folgenden Param. eingestellt werden:
•
cMI = Ausschaltfrequenz (ausgedrückt in Hz-Zehnerwerten);
•
cMA = max. Umdrehungsfrequenz (ausgedrückt in Hz-Zehnerwerten).
NB: Die Ausschaltfrequenz (cMI) und die max. Umdrehungsfrequenz (cMA) dürfen nicht mit den Parametern
verwechselt werden, welche die VCC-Verdichterleistung an die reellen Anwendungserfordernisse adaptieren:
•
cmf = min. Regelfrequenz; Defaultwert = 52 Hz (1560 U/min)
•
cMf = max. Regelfrequenz; Defaultwert = 100 Hz (3000 U/min)
Requested
Motor speed
(RPM)
Code Parameter
cMI
Verdichterausschaltfrequenz (ausgedrückt in Hz-Zehnerwerten)
cMA
Max. Verdichterumdrehungsfrequenz (ausgedrückt in Hz-Zehnerwerten)
cmF
Min. Verdichterregelfrequenz
cMF
Max. Verdichterregelfrequenz
Alle Konfigurationsparameter des VCC-Verdichters sind als Frequenz (Hz) ausgedrückt. Die entsprechende
Verdichter-Umdrehungsgeschwindigkeit (U/min) ist an folgende Gleichung gebunden:
Falls ein besonderes VCC-Modell einen anderen Wert als den Defaultwert (30) von ir33+ VCC verwendet, kann
für die Umwandlung von Frequenz in Verdichtergeschwindigkeit der folgende Parameter eingestellt werden:
cuF = Umwandlung von Hz in U/min (ausgedrückt in Zehnteln)
Die Verdichtergeschwindigkeit ist also:
Code Parameter
cuF
Umwandlungskoeff. des VCC von Hz in RPM, ausgedrückt in Zehnteln

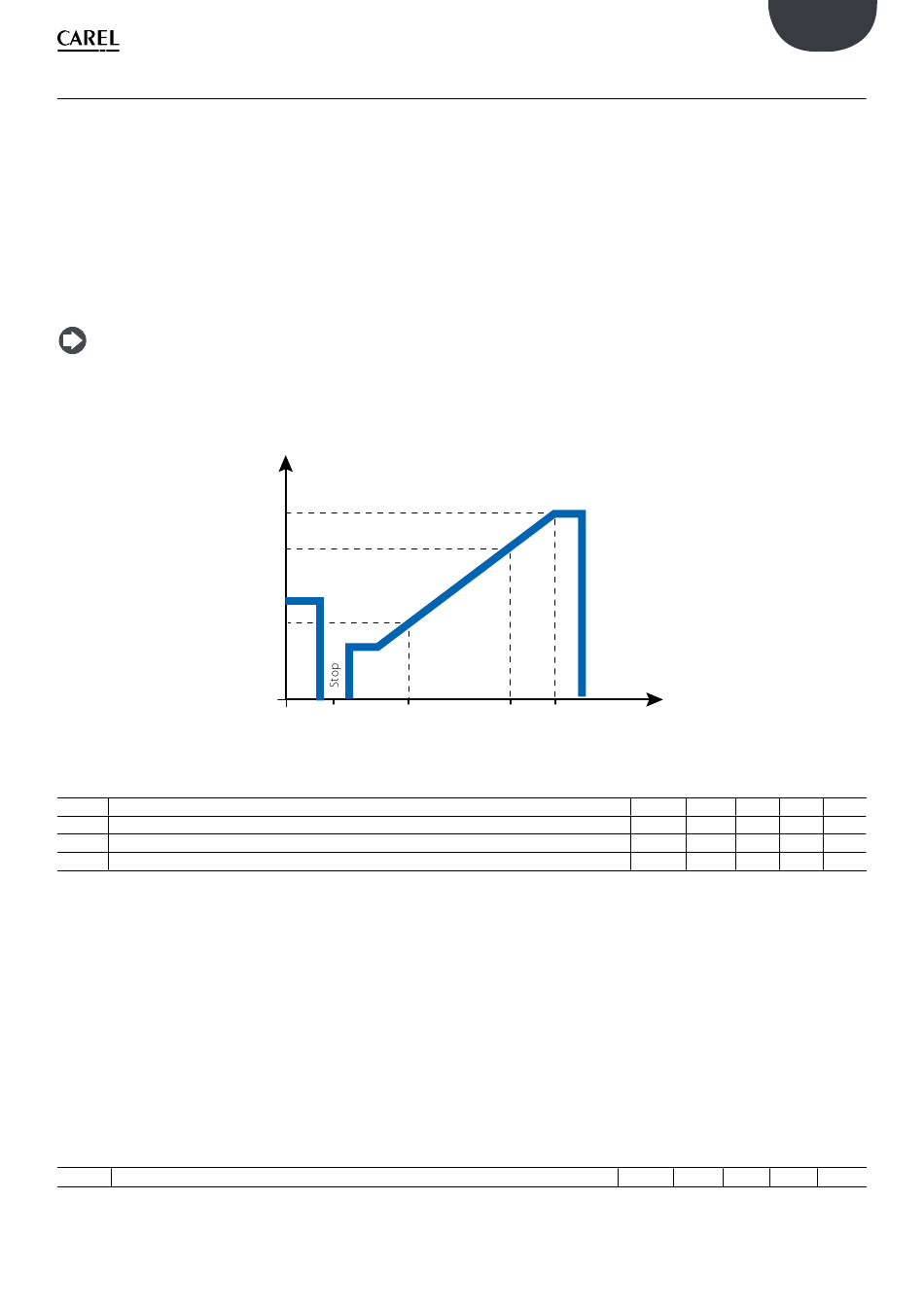

Frequency and Motor Speed
0
0
cMI
cmF
Verdichtergeschwindigkeit (U/min) = Frequenz (Hz) * 30
Verdichtergeschwindigkeit (U/min) = Frequenz (Hz) * cuF
cMF cMA
Fin Frequency (Hz)
Fig. 3.l
21
GER
ME
Gerät Def. Max. Min.
Hz x10
C
3
250
Hz x10
C
15
250
Hz
C
52
255
Hz
C
140 255
ME
Gerät Def. Max. Min.
0,1 Hz
H
300
999
ir33+ VCC +040000059 - rel. 1.3 - 10.09.2018
0
0
0
0
Tab. 3.u
0
Tab. 3.v
