3.1.2
Konfiguration der Regelparameter
Die wichtigsten Regelgrößen sind:
•
Temperaturmesswert des Regelfühlers S1
•
Sollwert, Parameter St

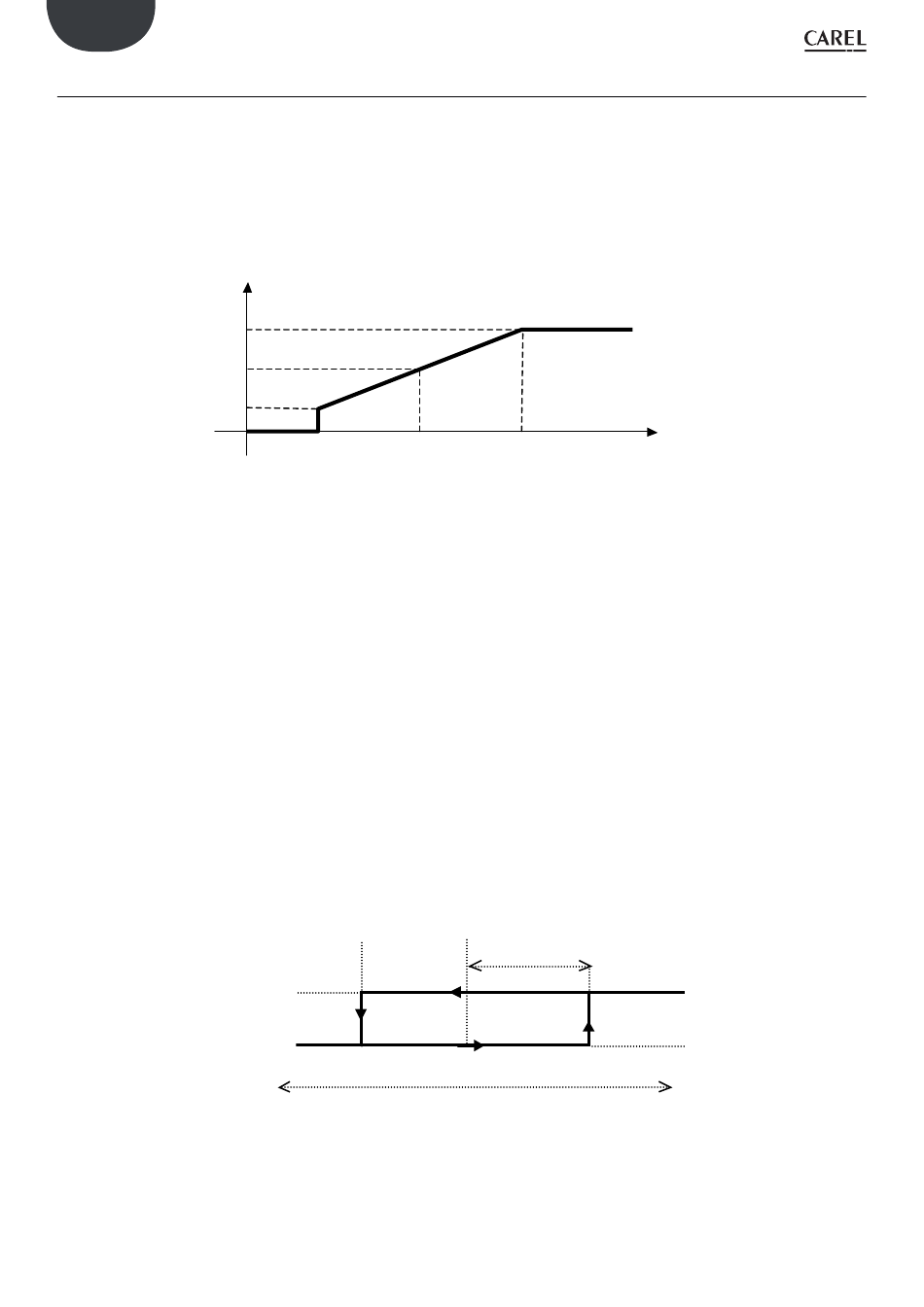

Ist der Verdichter ausgeschaltet, wird er vom Steuergerät bei erfüllter Bedingung: S1 > St + rd auf der
Sanftanlauf-Frequenz von cSc neugestartet. Nach einigen Sekunden regelt der PID-Regelalgorithmus die
optimale Geschwindigkeit auf der Grundlage des Temperaturmesswertes des Regelfühlers S1 innerhalb des
Betriebsfrequenzbereichs zwischen cmf und cMf.
Frequency
MAX freq.
Start freq.
MIN freq.
Legende
St = Sollwert (Zieltemperatur)
rd = Schaltdifferenz der Temperaturregelung
csc = Sanftanlauf-Frequenz
Der PID-Regelalgorithmus kann durch die Einstellung der folgenden Parameter an die Anwendungserfordernisse
angepasst werden:
•
cPr = Proportionalanteil der PID-Regelung
•
ctl = Integralanteil der PID-Regelung
•
cdt = Differentialanteil der PID-Regelung
Die Defaultwerte eignen sich für eine sichere Erstinbetriebnahme jeder Anwendung. Bei eventuellen
Anpassungen sollte jeweils nur ein Parameter eingestellt werden und sollte das jeweilige Verhalten in einer
kontrollierten Anwendungsumgebung überprüft werden.
Ist der Verdichter eingeschaltet, wird er vom Steuergerät ausgeschaltet, sobald der Temperaturmesswert des
Regelfühlers S1 für die Zeit cct unter dem Sollwert St liegt.
•
Ist cct auf 0 eingestellt, wird der Verdichter bei Erreichen von S1 = St unmittelbar ausgeschaltet.
•
Ist cct auf 255 eingestellt, wird der Verdichter nie ausgeschaltet.
VCC Compressor
Status
Legende
AL = = Alarmschwelle für niedrige Temperatur
St = Sollwert
rd = Schaltdifferenz der Temperaturregelung
ir33+ VCC +040000059 - rel. 1.3 - 10.09.2018
St+rd
csc
Fig. 3.a
AL / cct
ON
OFF
Temperature
Fig. 3.b
PID regulation
Temperature
St
rd
10
