Se souvenir toujours de l'effet des paramètres AH et AL sur cette fonction de contrôle.
Code Paramètre
rn Zone neutre
rr Différentiel «reverse»
H1 Configuration sortie AUX1
0: alarme normalement excitée
1: alarme normalement désexcitée 9: éclairage avec désactiv.à l'état OFF
2: auxiliaire
3: éclairage
4: dégivrage évaporateur auxiliaire 12: deuxième palier du compresseur
5: vanne de pump down
6: ventilateur de condenseur
7: compresseur retardé
r3 Mode de fonction.: 0 = Direct avec contrôle dégivrage (froid); 1 = Direct (froid)
3.1.10 Deuxième compresseur
Un deuxième compresseur peut être configuré en réglant H1 = 12.
La sortie commande un compresseur ON/OFF par le biais du relais AUX.

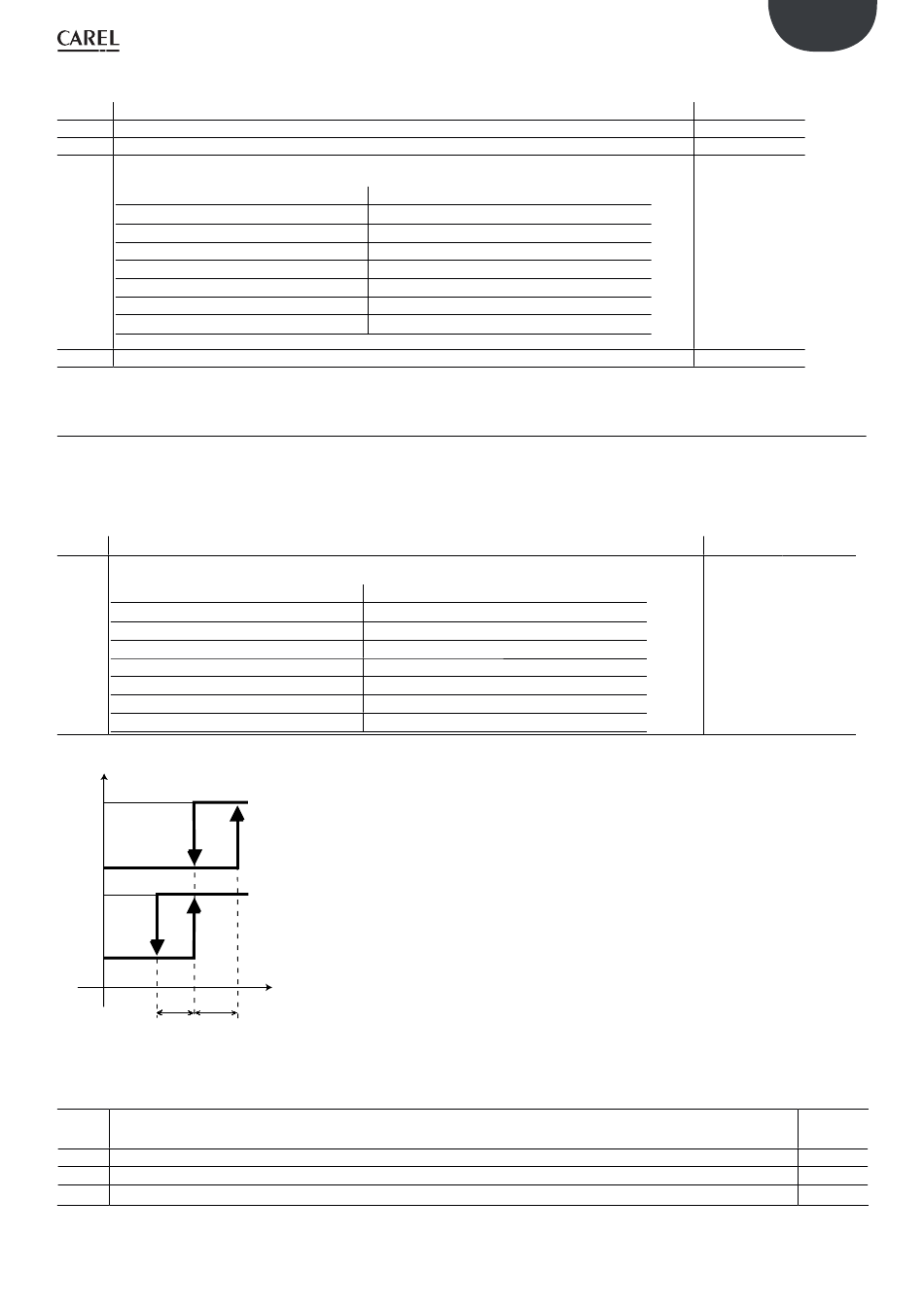

Le contrôle du compresseur à vitesse variable suit le schéma ci-après.
Le premier compresseur est toujours à vitesse variable.
Code Paramètre
H1 Configuration sortie AUX1
0: alarme normalement excitée
1: alarme normalement désexcitée 9: éclairage avec désactiv.à l'état OFF
2: auxiliaire
3: éclairage
4: dégivrage évaporateur auxiliaire 12: deuxième palier du compresseur
5: vanne de pump down
6: ventilateur de condenseur
7: compresseur retardé
AUX
ON
OFF
VCC
ON
OFF
rd/2
rd/2
St
Les paramètres c1 – c3 n'ont aucune influence sur la gestion du compresseur à vitesse variable.
Code Paramètre
c1 Temps min. entre démarrages successifs du deuxième compresseur –
Remarque: actif uniquement pour AUX si H1 = 12
c2 Temps min. d'extinction du deuxième compresseur – Rem.: actif uniquement pour AUX si H1 = 12
c3 Temps min. d'allumage du deuxième compresseur – Rem.: actif uniquement pour AUX si H1 = 12
c11 Retard du démarrage deuxième compresseur si H1 = 7 aucun contrôle de la temp. du compres. AUX
8: aux. avec désactivation à l'état OFF
10: aucune fonction
11: reverse avec zone neutre
13: aucune fonction
14: résistance évacuation condensation
8: aux. avec désactivation à l'état OFF
10: aucune fonction
11: reverse avec zone neutre
13: aucune fonction
14: résistance évacuation condensation
Le compresseur à vitesse variable est géré à l'aide de paramètres
dédiés. Si H1 = 12 (AUX = ON/OFF deuxième compresseur), alors c1
– c3 sont dédiés à la protection ON/OFF du deuxième compresseur.
t
Fig. 3.g
15
FRE
État
Standard
Standard
Régler sur 11 le
paramètre AUX
en régulation
«reverse» avec
zone neutre
Tab. 3.g
État
H1 =12
Tab. 3.h
État
Standard
Standard
Standard
Standard
