Die Verdichtergeschwindigkeit wird auf der Grundlage des Eingangsfrequenzsignals nach folgender Gleichung
berechnet:
output (RPM)
5000
4500
4000
3500
3000
2500
2000
1500
1000
500
0
0 10

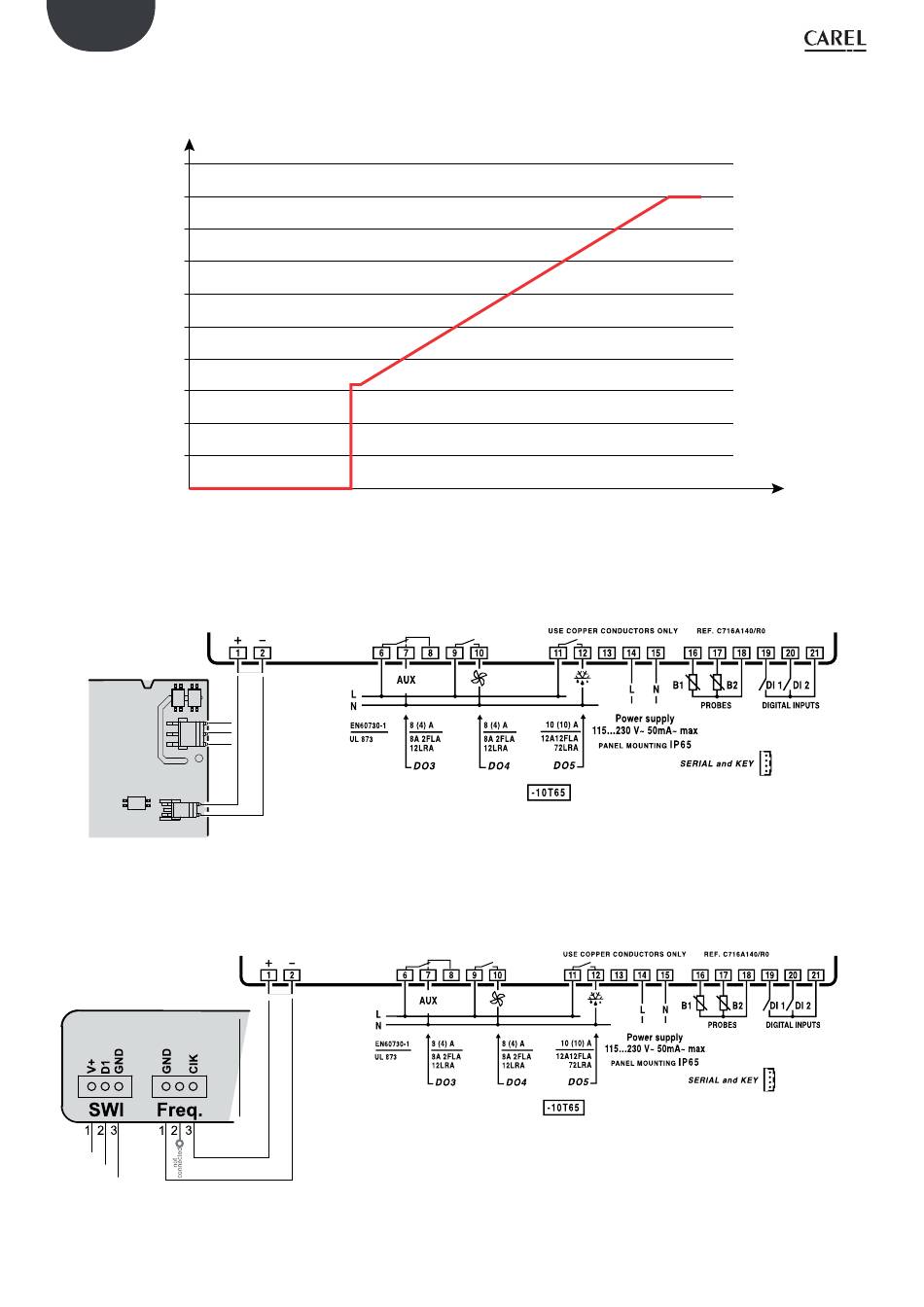

Der nachstehende Schaltplan zeigt ein Anschlussbeispiel für den Embraco-Inverter. Siehe das technische
Handbuch des Inverter-Herstellers für detaillierte Anleitungen und Installationsempfehlungen.
In
GND
Out
Inverter
Embraco
In
GND
Der nachstehende Schaltplan zeigt ein Anschlussbeispiel für den Secop-Inverter. Siehe das technische
Handbuch des Inverter-Herstellers für detaillierte Anleitungen und Installationsempfehlungen.
Inverter Secop
ir33+ VCC +040000059 - rel. 1.3 - 10.09.2018
20 30 40 50 60 70 80 90 100 110 120 130
Fig. 2.b
Fig. 2.c
Fig. 2.d
6
140 150 160 170
input (Hz)
