3.1.2 Configuration de la régulation
Les grandeurs principales servant au contrôle de la régulation sont les suivantes:
•
la température lue par la sonde de régulation S1
•
le point de consigne, défini par le paramètre St.
Lorsque le compresseur est éteint, le contrôle le redémarre lorsque S1 > St + rd, à la fréquence de «soft-start»,
définie par le paramètre cSc. Après quelques secondes, l'algorithme de contrôle PID gère la vitesse correcte en
fonction de la température lue par la sonde de régulation S1, et la maintient dans la plage de fonctionnement
définie par les fréquences cmf et cMf.

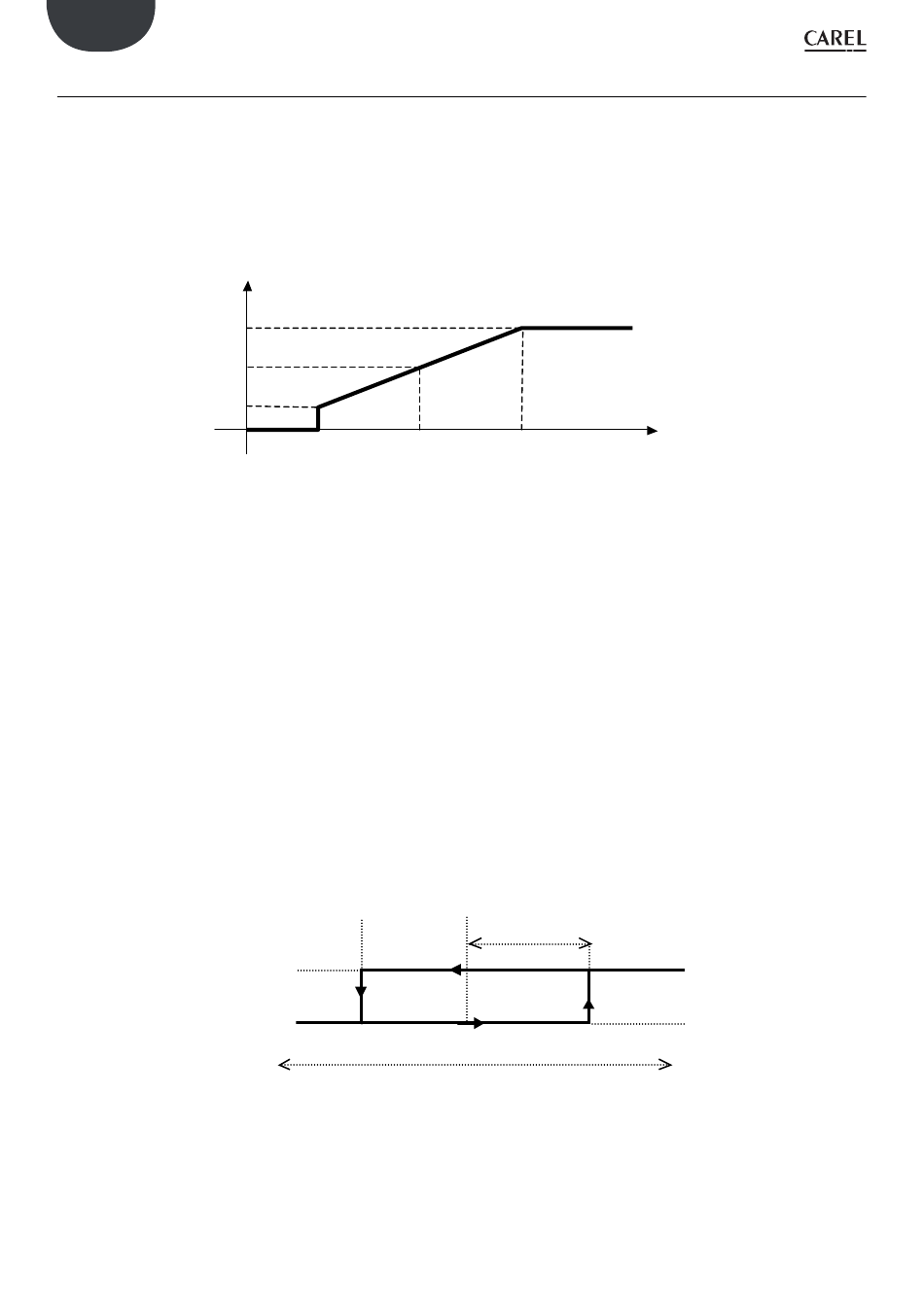

Frequency
MAX freq.
Start freq.
MIN freq.
Légende
St = point de consigne (température cible)
rd = différentiel contrôle température
csc = fréquence de «soft-start»
L'algorithme de contrôle PID peut être adapté aux besoins de l'application en agissant sur les paramètres suivants:
•
cPr = terme proportionnel du contrôle PID
•
ctl = terme intégral du contrôle PID
•
cdt = terme dérivé du contrôle PID
Les valeurs prédéfinies sont adaptées et sûres lors du premier démarrage de toute application. Pour
d'éventuelles adaptations, il est conseillé de modifier un paramètre à la fois et de vérifier le comportement de
l'application dans un environnement contrôlé.
Si le compresseur est allumé, le contrôle l'éteint lorsque la température lue par la sonde de régulation S1 est
inférieure au point de consigne St pendant une durée égale à cct.
•
Si cct est réglé sur 0, le compresseur s'éteint immédiatement dès que S1 = St.
•
Si cct est réglé sur 255, le compresseur ne s'éteint jamais.
VCC Compressor
Status
Légende
AL = Seuil d'alarme basse température
St = Point de consigne
rd = différentiel contrôle température
ir33+ VCC +040000059 - rel. 1.3 - 10.09.2018
St+rd
csc
Fig. 3.a
AL / cct
ON
OFF
Temperature
Fig. 3.b
PID regulation
Temperature
St
rd
