2.2

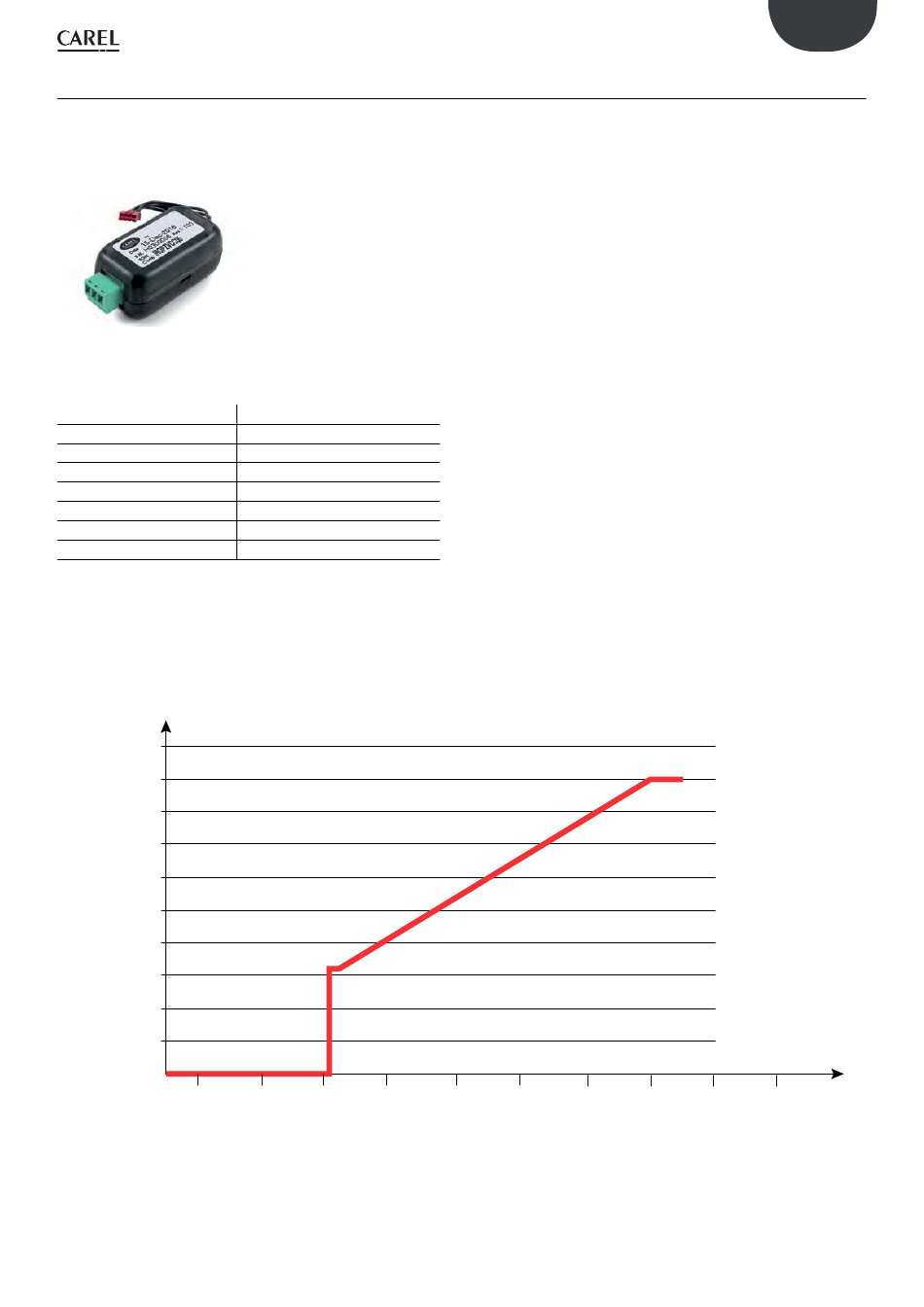

ir33+ VCC à commande en protocole série
Pour le pilotage des inverseurs à commande en protocole série, les modèles IRF3* et PBF3* (sauf PBF3D*)
utilisent le deuxième port série, servant normalement à la connexion du terminal répétiteur. L'adaptateur
CAREL IROPZVCC00 est utilisé pour se connecter à l'inverseur.
Fig. 2.e
Le protocole de communication série respecte les caractéristiques techniques suivantes:
Communication type
Baud Rate
Start Bits
Data Bits
Stop Bits
Parity
Flow Control
Unit Size
La vitesse du compresseur est communiquée à l'inverseur par le biais d'une commande spécifique du
protocole série. La figure suivante illustre la vitesse du compresseur qui suit la valeur communiquée:
Motor compressor
speed
5000
4500
4000
3500
3000
2500
2000
1500
1000
500
0
-200
300
Asynchronous (start-stop)
600 bauds
1
8
1
None
None
5 octets
Tab. 2.a
800
1300
1800
2300
2800
3300
Fig. 2.f
7
FRE
Speed sent
3800
4300
4800
ir33+ VCC +040000059 - rel. 1.3 - 10.09.2018
(rpm)
