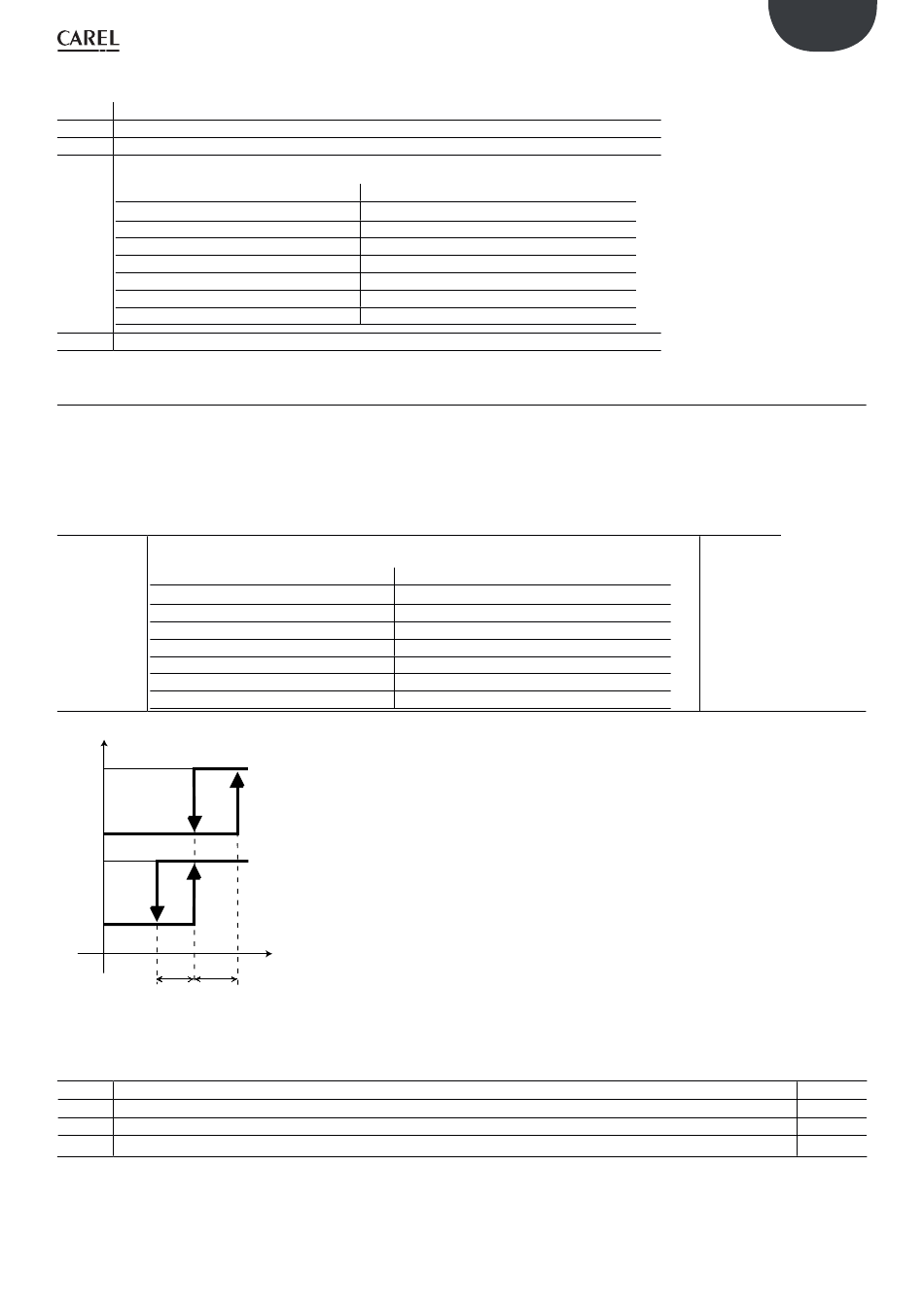

Es muss immer berücksichtigt werden, wie sich die Parameter AH und AL auf diese Regelfunktion auswirken.
Code Parameter
rn
Neutralzone
rr
Reverse-Schaltdifferenz
H1
Konfiguration AUX1-Ausgang
0: Alarmrelais normal. angezogen
1: Alarmrelais normal. abgefallen
2: Hilfsausgang
3: Licht
4: Abtauung Zusatzverdampfer
5: Pumpdown-Ventil
6: Verflüssigerventilator
7: verzögerter Verdichter
r3
Betriebsmodus: 0 = Direct mit Abtauregelung (Kühlen); 1 = Direct (Kühlen)
3.1.10 Zweiter Verdichter
Ein zweiter Verdichter kann im Parameter H1 = 12 konfiguriert werden.
Der Ausgang steuert einen ON/OFF-Verdichter mit dem AUX-Relais an.
Die Regelung des drehzahlvariablen Verdichters erfolgt nach dem unten dargestellten Schema.
Der erste Verdichter ist immer der drehzahlvariable Verdichter VCC.
Code
Parameter
H1
Konfiguration AUX1-Ausgang
0: Alarmrelais normal. angezogen
1: Alarmrelais normal. abgefallen
2: Hilfsausgang
3: Licht
4: Abtauung Zusatzverdampfer
5: Pumpdown-Ventil
6: Verflüssigerventilator
7: verzögerter Verdichter
AUX
ON
OFF
VCC
ON
OFF
rd/2
rd/2
St
Die Parameter c1 – c3 haben keine Wirkung auf die Regelung des drehzahlvariablen Verdichters.
Code Parameter
c1
Mindestzeit zwischen zwei Starts des 2. Verdichters - NB: aktiv nur für AUX bei H1 =12
c2
Mindestauszeit des 2. Verdichters - NB: aktiv nur für AUX bei H1 =12
c3
Mindesteinzeit des 2. Verdichters - NB: aktiv nur für AUX bei H1 = 12
c11
Startverzögerung 2. Verdichter bei H1 = 7 keine Temperaturregelung des 2. Verdichters
8: Hilfsausgang mit Deaktiv. im OFF-Status
9: Lichtausgang mit Deaktiv. im OFF-Status
10: keine Funktion
11: Reverse mit Neutralzonenreg.
12: zweite Verdichterstufe
13: keine Funktion
14: Drain-Heater
8: Hilfsausgang mit Deaktiv. im OFF-Status
9: Lichtausgang mit Deaktiv. im OFF-Status
10: keine Funktion
11: Reverse mit Neutralzonenreg.
12: zweite Verdichterstufe
13: keine Funktion
14: Drain-Heater
Der drehzahlvariable Verdichter wird mit den entsprechenden
Parametern geregelt. Bei H1 = 12 (AUX = ON/OFF 2. Verdichter)
dienen die Parameter c1 – c3 dem Einschalt- und Ausschaltschutz
des 2. Verdichters.
t
Fig. 3.g
15
GER
Status
Standard
Standard
Auf 11 für AUX im
Reverse-Betrieb
mit Neutralzone
einstellen
Tab. 3.g
Status
H1 =12
Tab. 3.h
Status
Standard
Standard
Standard
Standard
ir33+ VCC +040000059 - rel. 1.3 - 10.09.2018
Tab. 3.i
