4.2

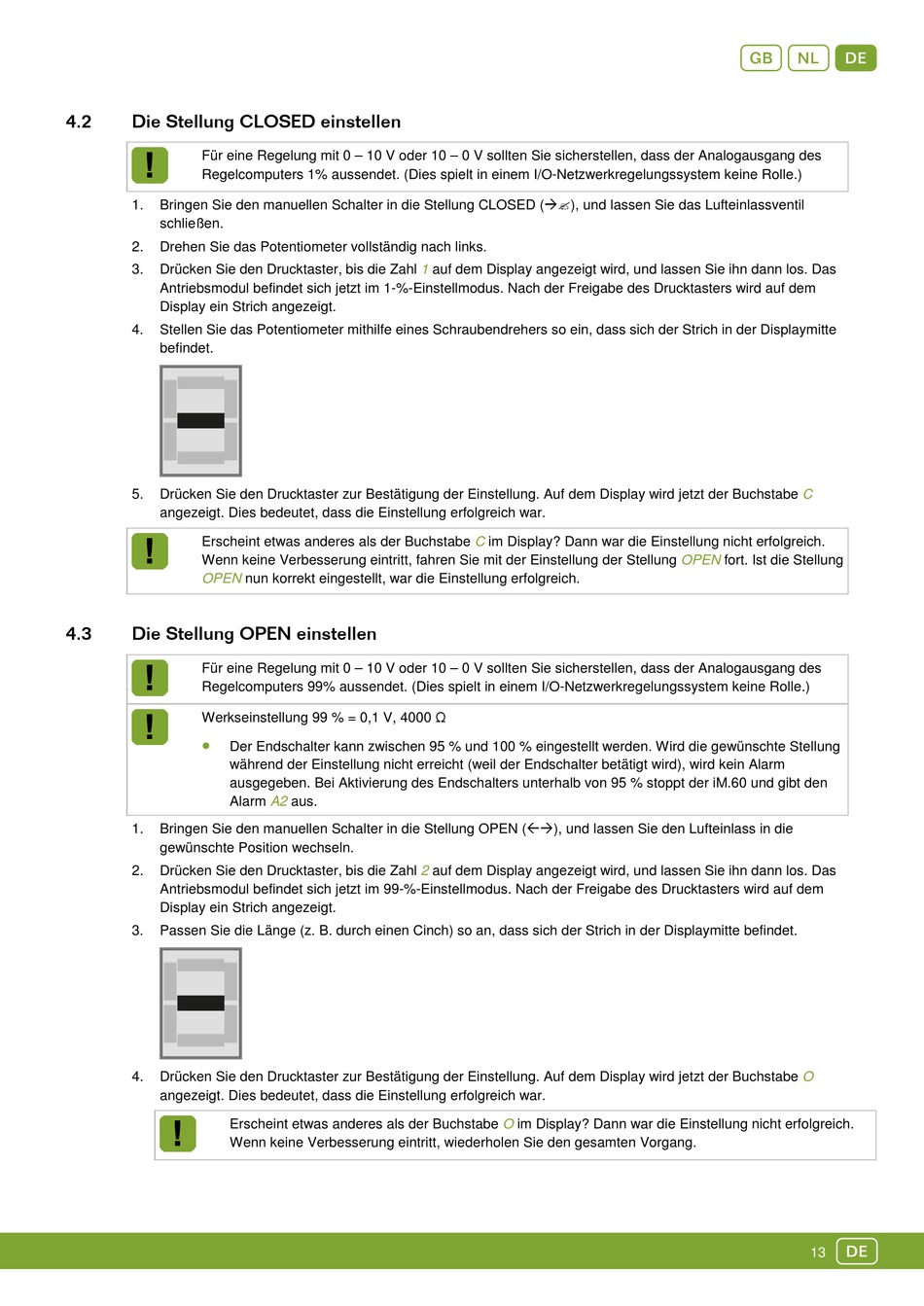

Die Stellung CLOSED einstellen
Für eine Regelung mit 0 – 10 V oder 10 – 0 V sollten Sie sicherstellen, dass der Analogausgang des
Regelcomputers 1% aussendet. (Dies spielt in einem I/O-Netzwerkregelungssystem keine Rolle.)
1.
Bringen Sie den manuellen Schalter in die Stellung CLOSED (), und lassen Sie das Lufteinlassventil
schließen.
2.
Drehen Sie das Potentiometer vollständig nach links.
3.
Drücken Sie den Drucktaster, bis die Zahl
Antriebsmodul befindet sich jetzt im 1-%-Einstellmodus. Nach der Freigabe des Drucktasters wird auf dem
Display ein Strich angezeigt.
4.
Stellen Sie das Potentiometer mithilfe eines Schraubendrehers so ein, dass sich der Strich in der Displaymitte
befindet.
5.
Drücken Sie den Drucktaster zur Bestätigung der Einstellung. Auf dem Display wird jetzt der Buchstabe
angezeigt. Dies bedeutet, dass die Einstellung erfolgreich war.
Erscheint etwas anderes als der Buchstabe
Wenn keine Verbesserung eintritt, fahren Sie mit der Einstellung der Stellung
OPEN
4.3
Die Stellung OPEN einstellen
Für eine Regelung mit 0 – 10 V oder 10 – 0 V sollten Sie sicherstellen, dass der Analogausgang des
Regelcomputers 99% aussendet. (Dies spielt in einem I/O-Netzwerkregelungssystem keine Rolle.)
Werkseinstellung 99 % = 0,1 V, 4000 Ω
•
Der Endschalter kann zwischen 95 % und 100 % eingestellt werden. Wird die gewünschte Stellung
während der Einstellung nicht erreicht (weil der Endschalter betätigt wird), wird kein Alarm
ausgegeben. Bei Aktivierung des Endschalters unterhalb von 95 % stoppt der iM.60 und gibt den
Alarm
1.
Bringen Sie den manuellen Schalter in die Stellung OPEN (), und lassen Sie den Lufteinlass in die
gewünschte Position wechseln.
2.
Drücken Sie den Drucktaster, bis die Zahl
Antriebsmodul befindet sich jetzt im 99-%-Einstellmodus. Nach der Freigabe des Drucktasters wird auf dem
Display ein Strich angezeigt.
3.
Passen Sie die Länge (z. B. durch einen Cinch) so an, dass sich der Strich in der Displaymitte befindet.
4.
Drücken Sie den Drucktaster zur Bestätigung der Einstellung. Auf dem Display wird jetzt der Buchstabe
angezeigt. Dies bedeutet, dass die Einstellung erfolgreich war.
Erscheint etwas anderes als der Buchstabe
Wenn keine Verbesserung eintritt, wiederholen Sie den gesamten Vorgang.
nun korrekt eingestellt, war die Einstellung erfolgreich.
A2
aus.
1
auf dem Display angezeigt wird, und lassen Sie ihn dann los. Das
C
im Display? Dann war die Einstellung nicht erfolgreich.
2
auf dem Display angezeigt wird, und lassen Sie ihn dann los. Das
O
im Display? Dann war die Einstellung nicht erfolgreich.
gnD
C
OPEN
fort. Ist die Stellung
O
d
13
