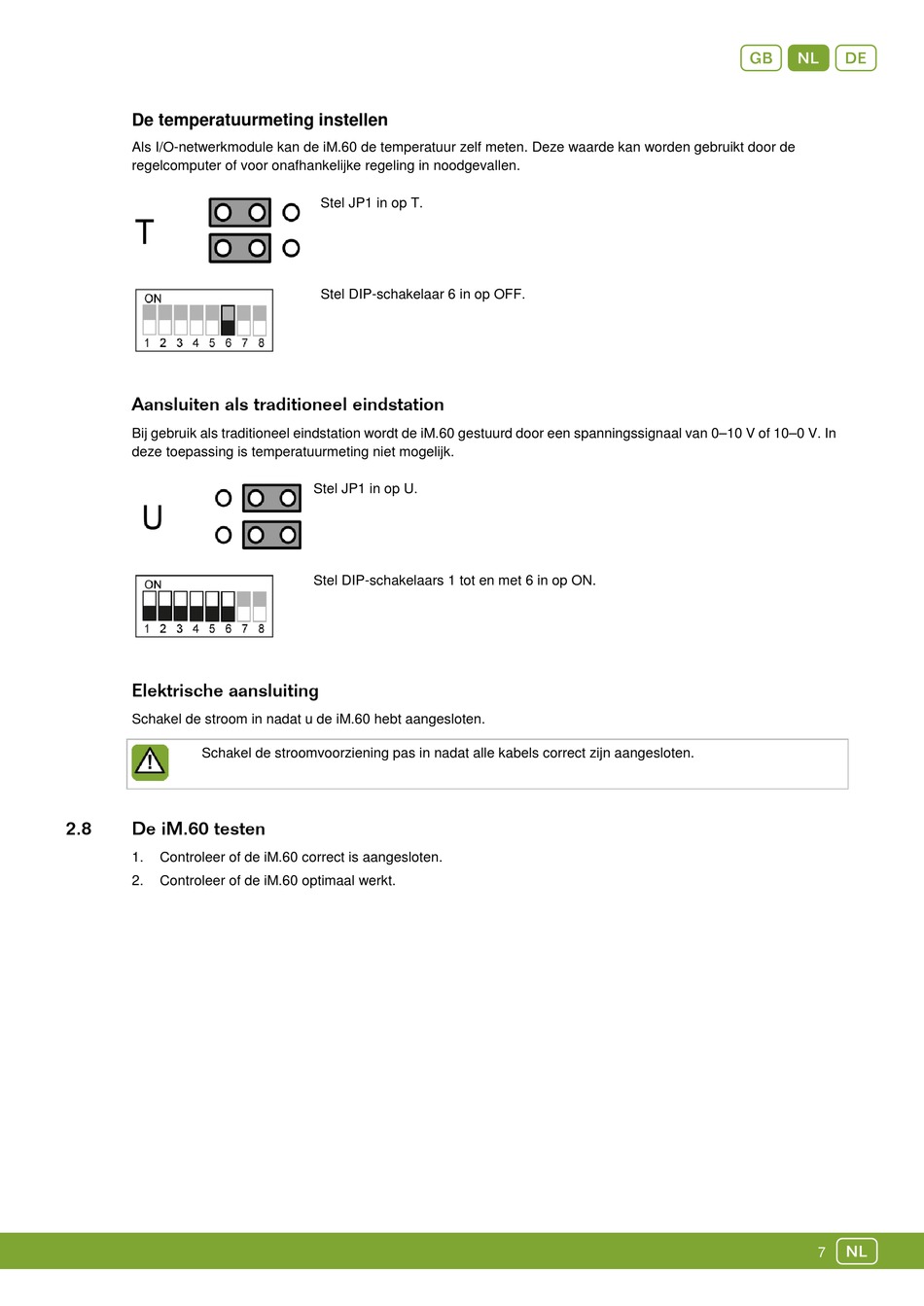

De temperatuurmeting instellen
Als I/O-netwerkmodule kan de iM.60 de temperatuur zelf meten. Deze waarde kan worden gebruikt door de
regelcomputer of voor onafhankelijke regeling in noodgevallen.
Aansluiten als traditioneel eindstation
Bij gebruik als traditioneel eindstation wordt de iM.60 gestuurd door een spanningssignaal van 0–10 V of 10–0 V. In
deze toepassing is temperatuurmeting niet mogelijk.
Elektrische aansluiting
Schakel de stroom in nadat u de iM.60 hebt aangesloten.
Schakel de stroomvoorziening pas in nadat alle kabels correct zijn aangesloten.
2.8
De iM.60 testen
1.
Controleer of de iM.60 correct is aangesloten.
2.
Controleer of de iM.60 optimaal werkt.
Stel JP1 in op T.
Stel DIP-schakelaar 6 in op OFF.
Stel JP1 in op U.
Stel DIP-schakelaars 1 tot en met 6 in op ON.
gNd
n
7
