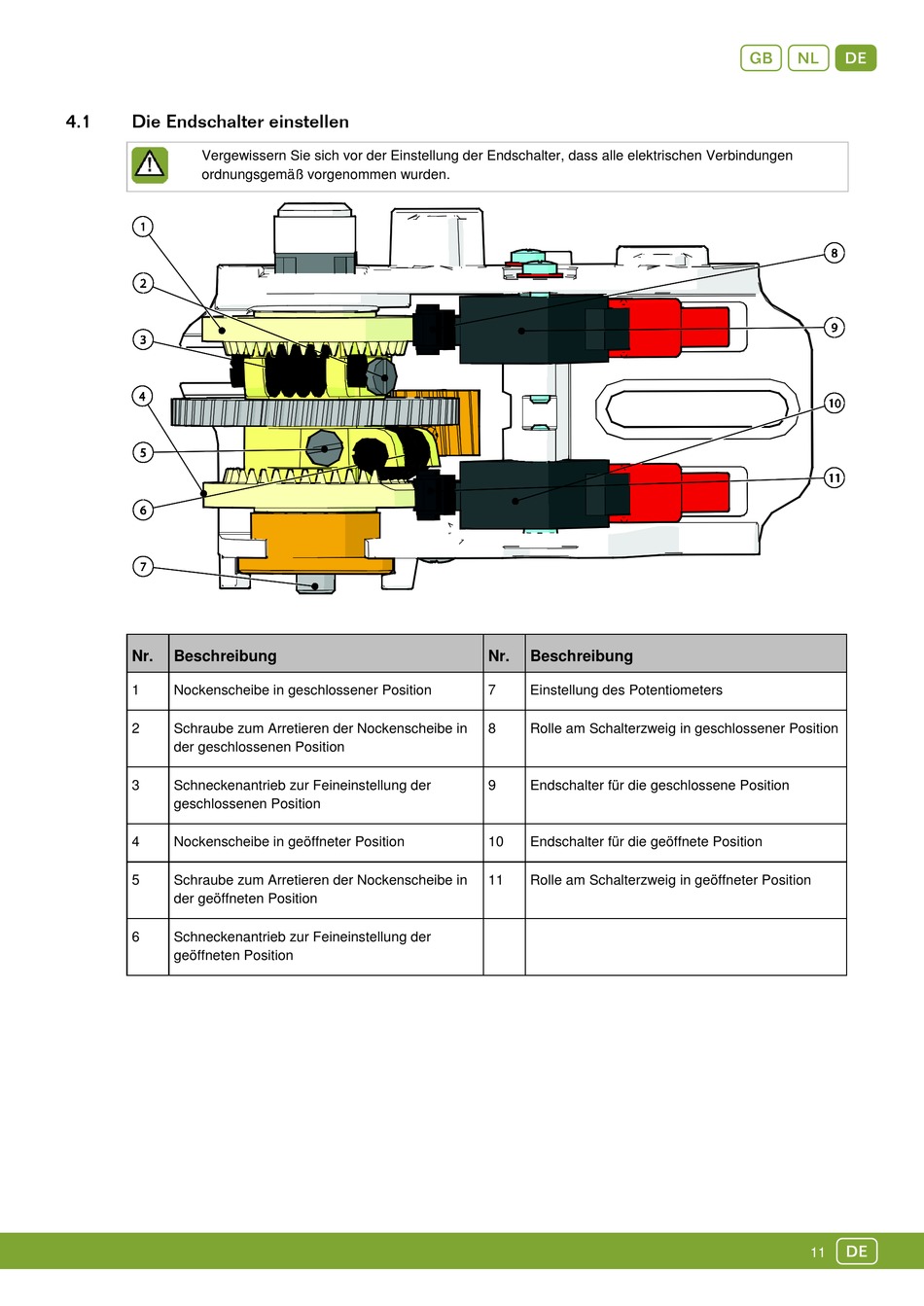

4.1 Die Endschalter einstellen
Vergewissern Sie sich vor der Einstellung der Endschalter, dass alle elektrischen Verbindungen
ordnungsgemäß vorgenommen wurden.
Nr. Beschreibung
1 Nockenscheibe in geschlossener Position
2 Schraube zum Arretieren der Nockenscheibe in
der geschlossenen Position
3 Schneckenantrieb zur Feineinstellung der
geschlossenen Position
4 Nockenscheibe in geöffneter Position
5 Schraube zum Arretieren der Nockenscheibe in
der geöffneten Position
6 Schneckenantrieb zur Feineinstellung der
geöffneten Position
Nr. Beschreibung
7 Einstellung des Potentiometers
8 Rolle am Schalterzweig in geschlossener Position
9 Endschalter für die geschlossene Position
10 Endschalter für die geöffnete Position
11 Rolle am Schalterzweig in geöffneter Position
