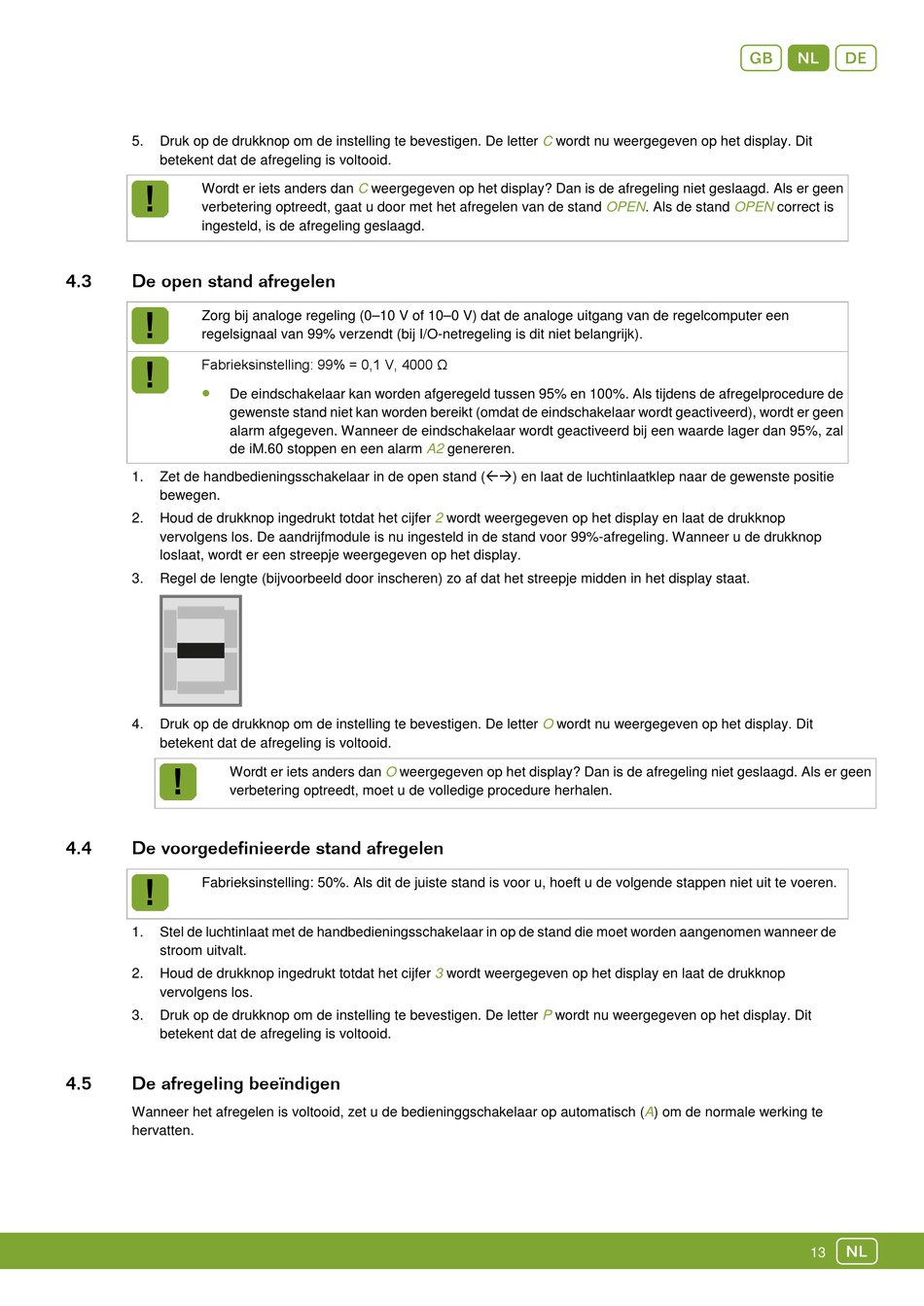

5.
Druk op de drukknop om de instelling te bevestigen. De letter
betekent dat de afregeling is voltooid.
Wordt er iets anders dan
verbetering optreedt, gaat u door met het afregelen van de stand OPEN. Als de stand
ingesteld, is de afregeling geslaagd.
4.3
De open stand afregelen
Zorg bij analoge regeling (0–10 V of 10–0 V) dat de analoge uitgang van de regelcomputer een
regelsignaal van 99% verzendt (bij I/O-netregeling is dit niet belangrijk).
Fabrieksinstelling: 99% = 0,1 V, 4000 Ω
•
De eindschakelaar kan worden afgeregeld tussen 95% en 100%. Als tijdens de afregelprocedure de
gewenste stand niet kan worden bereikt (omdat de eindschakelaar wordt geactiveerd), wordt er geen
alarm afgegeven. Wanneer de eindschakelaar wordt geactiveerd bij een waarde lager dan 95%, zal
de iM.60 stoppen en een alarm
1.
Zet de handbedieningsschakelaar in de open stand () en laat de luchtinlaatklep naar de gewenste positie
bewegen.
2.
Houd de drukknop ingedrukt totdat het cijfer
vervolgens los. De aandrijfmodule is nu ingesteld in de stand voor 99%-afregeling. Wanneer u de drukknop
loslaat, wordt er een streepje weergegeven op het display.
3.
Regel de lengte (bijvoorbeeld door inscheren) zo af dat het streepje midden in het display staat.
4.
Druk op de drukknop om de instelling te bevestigen. De letter
betekent dat de afregeling is voltooid.
Wordt er iets anders dan
verbetering optreedt, moet u de volledige procedure herhalen.
4.4
De voorgedefinieerde stand afregelen
Fabrieksinstelling: 50%. Als dit de juiste stand is voor u, hoeft u de volgende stappen niet uit te voeren.
1.
Stel de luchtinlaat met de handbedieningsschakelaar in op de stand die moet worden aangenomen wanneer de
stroom uitvalt.
2.
Houd de drukknop ingedrukt totdat het cijfer
vervolgens los.
3.
Druk op de drukknop om de instelling te bevestigen. De letter
betekent dat de afregeling is voltooid.
4.5
De afregeling beeïndigen
Wanneer het afregelen is voltooid, zet u de bedieninggschakelaar op automatisch (A) om de normale werking te
hervatten.
C
weergegeven op het display? Dan is de afregeling niet geslaagd. Als er geen
A2
genereren.
2
wordt weergegeven op het display en laat de drukknop
O
weergegeven op het display? Dan is de afregeling niet geslaagd. Als er geen
3
wordt weergegeven op het display en laat de drukknop
C
wordt nu weergegeven op het display. Dit
O
wordt nu weergegeven op het display. Dit
P
wordt nu weergegeven op het display. Dit
gNd
OPEN
correct is
n
13
