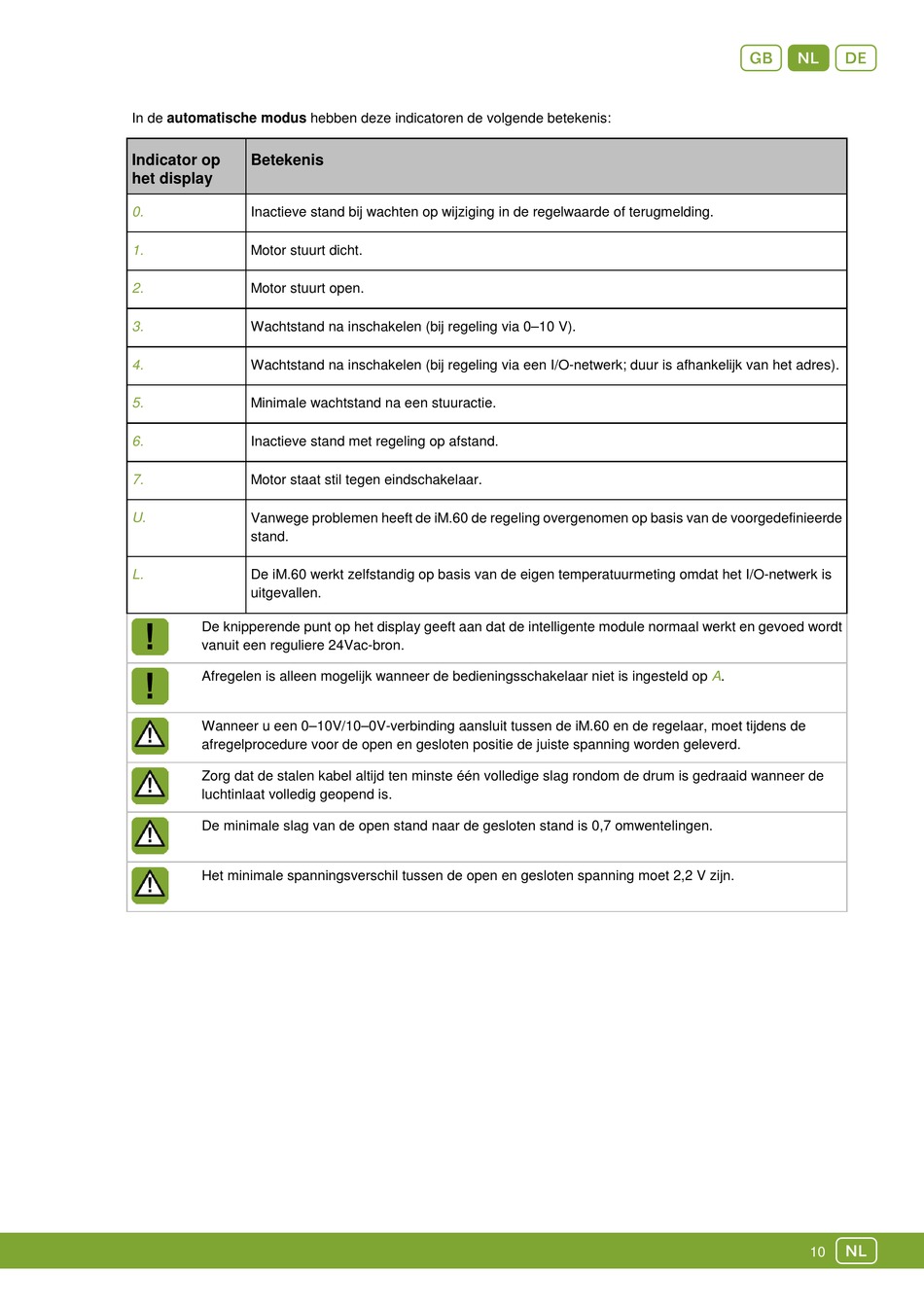

In de automatische modus hebben deze indicatoren de volgende betekenis:
Indicator op
Betekenis
het display
0.
Inactieve stand bij wachten op wijziging in de regelwaarde of terugmelding.
1.
Motor stuurt dicht.
2.
Motor stuurt open.
3.
Wachtstand na inschakelen (bij regeling via 0–10 V).
4.
Wachtstand na inschakelen (bij regeling via een I/O-netwerk; duur is afhankelijk van het adres).
5.
Minimale wachtstand na een stuuractie.
6.
Inactieve stand met regeling op afstand.
7.
Motor staat stil tegen eindschakelaar.
U.
Vanwege problemen heeft de iM.60 de regeling overgenomen op basis van de voorgedefinieerde
stand.
L.
De iM.60 werkt zelfstandig op basis van de eigen temperatuurmeting omdat het I/O-netwerk is
uitgevallen.
De knipperende punt op het display geeft aan dat de intelligente module normaal werkt en gevoed wordt
vanuit een reguliere 24Vac-bron.
Afregelen is alleen mogelijk wanneer de bedieningsschakelaar niet is ingesteld op A.
Wanneer u een 0–10V/10–0V-verbinding aansluit tussen de iM.60 en de regelaar, moet tijdens de
afregelprocedure voor de open en gesloten positie de juiste spanning worden geleverd.
Zorg dat de stalen kabel altijd ten minste één volledige slag rondom de drum is gedraaid wanneer de
luchtinlaat volledig geopend is.
De minimale slag van de open stand naar de gesloten stand is 0,7 omwentelingen.
Het minimale spanningsverschil tussen de open en gesloten spanning moet 2,2 V zijn.
gNd
n
10
