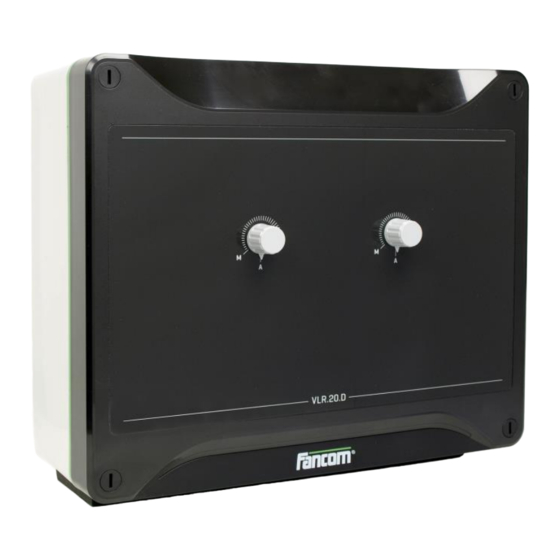

Fancom VLR.20d Anleitung
Verfügbare Sprachen
Verfügbare Sprachen
Verwandte Anleitungen für Fancom VLR.20d
Inhaltszusammenfassung für Fancom VLR.20d

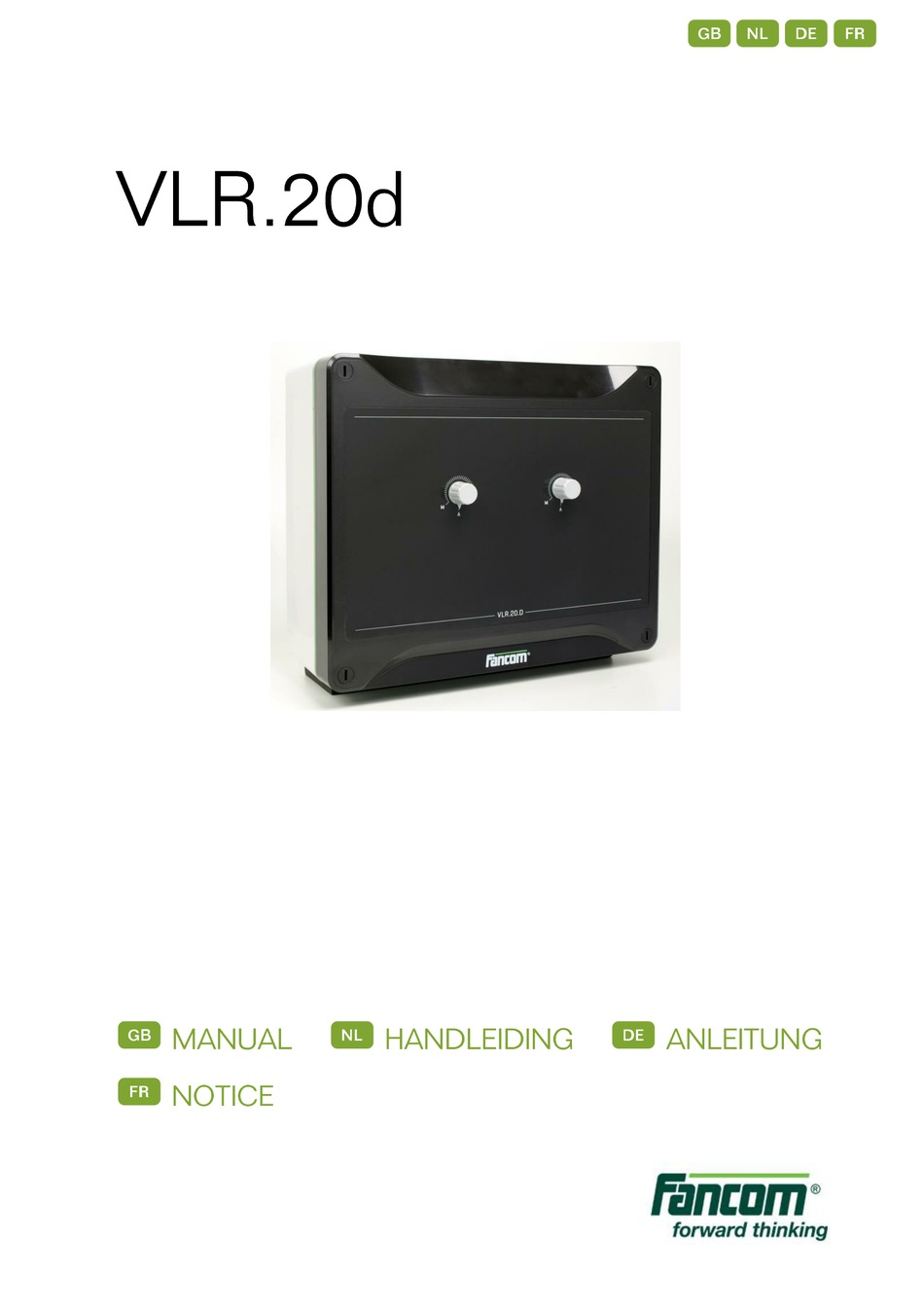

- Seite 1 GNDF...
- Seite 26 gNdf...
- Seite 27 gNdf...
- Seite 28 gNdf...
- Seite 30 Änderungen in dieser Anleitung wurden von Fancom weder geprüft noch genehmigt. Unter Änderungen versteht Fancom u. a. das Übersetzen in eine andere Sprache als das Englische sowie das Ergänzen und/oder Entfernen von Texten und/oder Abbildungen aus dem Original. Fancom übernimmt keinerlei Haftung für Schäden jeglicher Art, Verletzungen und Garantieforderungen sowie andere Forderungen im Zusammenhang mit derartigen Änderungen, soweit diese Änderungen dazu führen, dass der Inhalt von der von Fancom erstellten englischen...
- Seite 31 Ventilator ohne RDRM ........................6 Ventilator mit RDRM ........................6 Beleuchtung ............................ 6 Heizung ............................7 Technische Daten ............................8 VLR.20d Anschlussschaltbild für Beleuchtung oder Heizung ..............9 VLR.20d Anschlussschaltbild für Lüftungsregelung ................10 Alarmschema ............................11 Anhang: EG-Konformitätserklärung ....................... 12...
- Seite 32 Warnung vor einer Gefahr für Menschen oder Tiere. Gefahr von elektrischem Schlag. Gefahr für Mensch und Tier. Beispiel für eine praktische Anwendung der beschriebenen Funktion. Berechnungsbeispiel. Wenden Sie sich bei Fragen und für Hilfe an das Fancom Sales & Service Centre in Ihrer Nähe.
- Seite 33 Lesen Sie vor der Installation und Verwendung des VLR.20d sorgfältig die Sicherheitshinweise, Anweisungen und Bedingungen durch. Dieser Abschnitt enthält zahlreiche allgemeine Sicherheitshinweise. Die Installation und die Behebung eventueller Störungen müssen den geltenden Normen entsprechend von einem Fachelektroinstallateur ausgeführt werden. Falls dieses Produkt nicht entsprechend den von Fancom gegebenen Installationsanweisungen installiert wird, erlischt jeglicher Garantieanspruch.
- Seite 34 Nach dem Anschließen von VLR.20d alle Stopfbuchsen versiegeln, damit kein Staub, keine aggressiven Gase und keine Feuchtigkeit eindringen können. Der VLR.20d ist Standard auf eine 10-0Vdc analoge Steuerung eingestellt. Wenn diese Steuerung in eine 0-10Vdc Steuerung verändert, müssen Sie Jumper J3 umsetzen; siehe Jumper-Einstellung. Ebenfalls muss der Anschluss der Handbedienung umgedreht werden;...
- Seite 35 Der VLR.20d verfügt über vier Jumpers, mit denen verschiedene Einstellungen vorgenommen werden können. Die Fabrikeinstellung ist für Ventilator(en) mit richtungsempfindliche Drehzahlrückmeldung (RDRM). Die Spannung des VLR.20d ausschalten, bevor Sie den/die Jumper einstellen. Anwendung Jumper - Einstellung Heat/ 10-0V/ Lüft./ Beleucht.
- Seite 36 Im Falle einer Störung können Sie den VLR.20d mit Hilfe des Drehknopfes an der Vorderseite per Hand einstellen. Drehknopf Ausgang geregelte Spannung Spannung mit Drehknopf einstellbar...
- Seite 37 Den Drehknopf an der Vorderseite auf einen Minimumstand bringen (nicht auf “A”), bis der Ventilator aufhört zu drehen. 10. Mit dem Potentiometer P1 die minimale Spannung zwischen "U" und "V" regeln (für einen Fancom Ventilator nicht unter 55Vac). Soll der Ventilator bei 0% Steuerung aufhören zu drehen, dann die Punkte 9 und 10 nicht ausführen. Der Ventilator darf nur bei einem 2-Draht Ventilatoranschluss zum Stillstand kommen.
- Seite 38 gnDf Die Heizungssteuerung ist eine vollständig periodisch gesteuerte Regelung innerhalb von 10 Sekunden; d.h., dass die Heizung z.B. bei einer 40% Steuerung 4 Sek. an und 6 Sek. aus ist. Eine volle Periode Steuerung bedeutet, dass immer ein ganzer Sinus gesteuert wird. Beispiel: Steuerung 40% e in a u s...
- Seite 39 Relative Feuchtigkeit < 95%, ohne Kondensation Fancom empfiehlt, Fancom Ventilatoren 2-Draht anzuschließen. Durch das parallel Schalten von Ventilatoren kann die Wärme-entwicklung pro Ventilator zunehmen (die Lebensdauer wird dann verkürzt). Deshalb sollten nicht mehr als 3 Ventilatoren parallel geschaltet werden. Siehe...
- Seite 40 gnDf ür Beleuchtung oder Heizung...
- Seite 41 gnDf ür Lüftungsregelung...
- Seite 42 gnDf...
- Seite 43 Hersteller: Fancom B.V. Adresse: Industrieterrein 34 Ort: Panningen (The Netherlands) Erklärt hiermit, dass: VLR.20d Die Bestimmungen erfüllt von: Niederspannungsrichtlinie 2014/35/EU gemäß NEN-EN-IEC 61010-1: 2010 EMV-Richtlinie 2014/30/EU Emissionen gemäß NEN-EN-IEC 61326-1: 2013 Immunität gemäß NEN-EN-IEC 61326-1: 2013 Ort: Panningen Datum: 01-04-2014...
