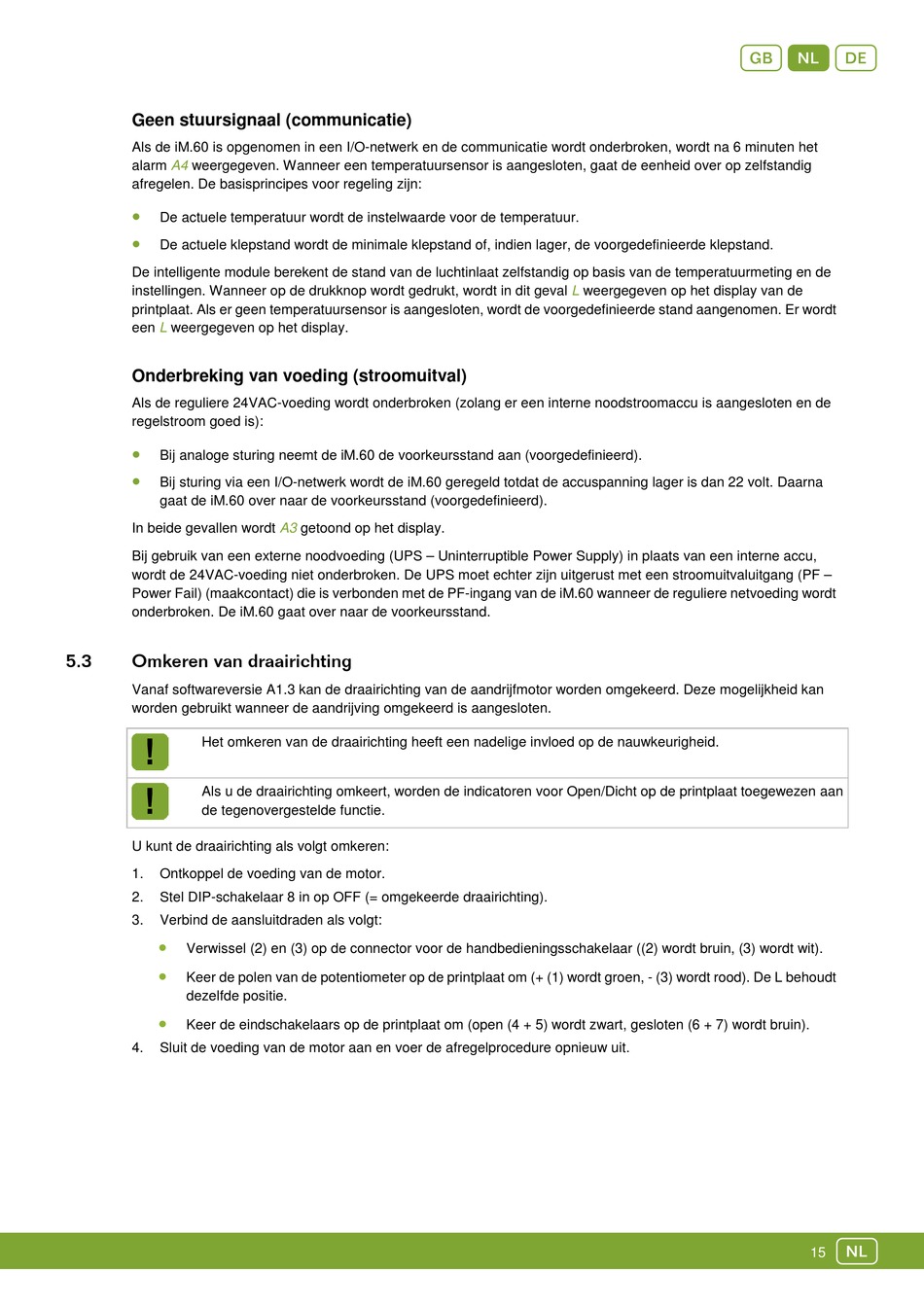

Geen stuursignaal (communicatie)
Als de iM.60 is opgenomen in een I/O-netwerk en de communicatie wordt onderbroken, wordt na 6 minuten het
alarm
A4
weergegeven. Wanneer een temperatuursensor is aangesloten, gaat de eenheid over op zelfstandig
afregelen. De basisprincipes voor regeling zijn:
•
De actuele temperatuur wordt de instelwaarde voor de temperatuur.
•
De actuele klepstand wordt de minimale klepstand of, indien lager, de voorgedefinieerde klepstand.
De intelligente module berekent de stand van de luchtinlaat zelfstandig op basis van de temperatuurmeting en de
instellingen. Wanneer op de drukknop wordt gedrukt, wordt in dit geval
printplaat. Als er geen temperatuursensor is aangesloten, wordt de voorgedefinieerde stand aangenomen. Er wordt
een
L
weergegeven op het display.
Onderbreking van voeding (stroomuitval)
Als de reguliere 24VAC-voeding wordt onderbroken (zolang er een interne noodstroomaccu is aangesloten en de
regelstroom goed is):
•
Bij analoge sturing neemt de iM.60 de voorkeursstand aan (voorgedefinieerd).
•
Bij sturing via een I/O-netwerk wordt de iM.60 geregeld totdat de accuspanning lager is dan 22 volt. Daarna
gaat de iM.60 over naar de voorkeursstand (voorgedefinieerd).
In beide gevallen wordt
Bij gebruik van een externe noodvoeding (UPS – Uninterruptible Power Supply) in plaats van een interne accu,
wordt de 24VAC-voeding niet onderbroken. De UPS moet echter zijn uitgerust met een stroomuitvaluitgang (PF –
Power Fail) (maakcontact) die is verbonden met de PF-ingang van de iM.60 wanneer de reguliere netvoeding wordt
onderbroken. De iM.60 gaat over naar de voorkeursstand.
5.3
Omkeren van draairichting
Vanaf softwareversie A1.3 kan de draairichting van de aandrijfmotor worden omgekeerd. Deze mogelijkheid kan
worden gebruikt wanneer de aandrijving omgekeerd is aangesloten.
Het omkeren van de draairichting heeft een nadelige invloed op de nauwkeurigheid.
Als u de draairichting omkeert, worden de indicatoren voor Open/Dicht op de printplaat toegewezen aan
de tegenovergestelde functie.
U kunt de draairichting als volgt omkeren:
1.
Ontkoppel de voeding van de motor.
2.
Stel DIP-schakelaar 8 in op OFF (= omgekeerde draairichting).
3.
Verbind de aansluitdraden als volgt:
•
Verwissel (2) en (3) op de connector voor de handbedieningsschakelaar ((2) wordt bruin, (3) wordt wit).
•
Keer de polen van de potentiometer op de printplaat om (+ (1) wordt groen, - (3) wordt rood). De L behoudt
dezelfde positie.
•
Keer de eindschakelaars op de printplaat om (open (4 + 5) wordt zwart, gesloten (6 + 7) wordt bruin).
4.
Sluit de voeding van de motor aan en voer de afregelprocedure opnieuw uit.
A3
getoond op het display.
gNd
L
weergegeven op het display van de
n
15
