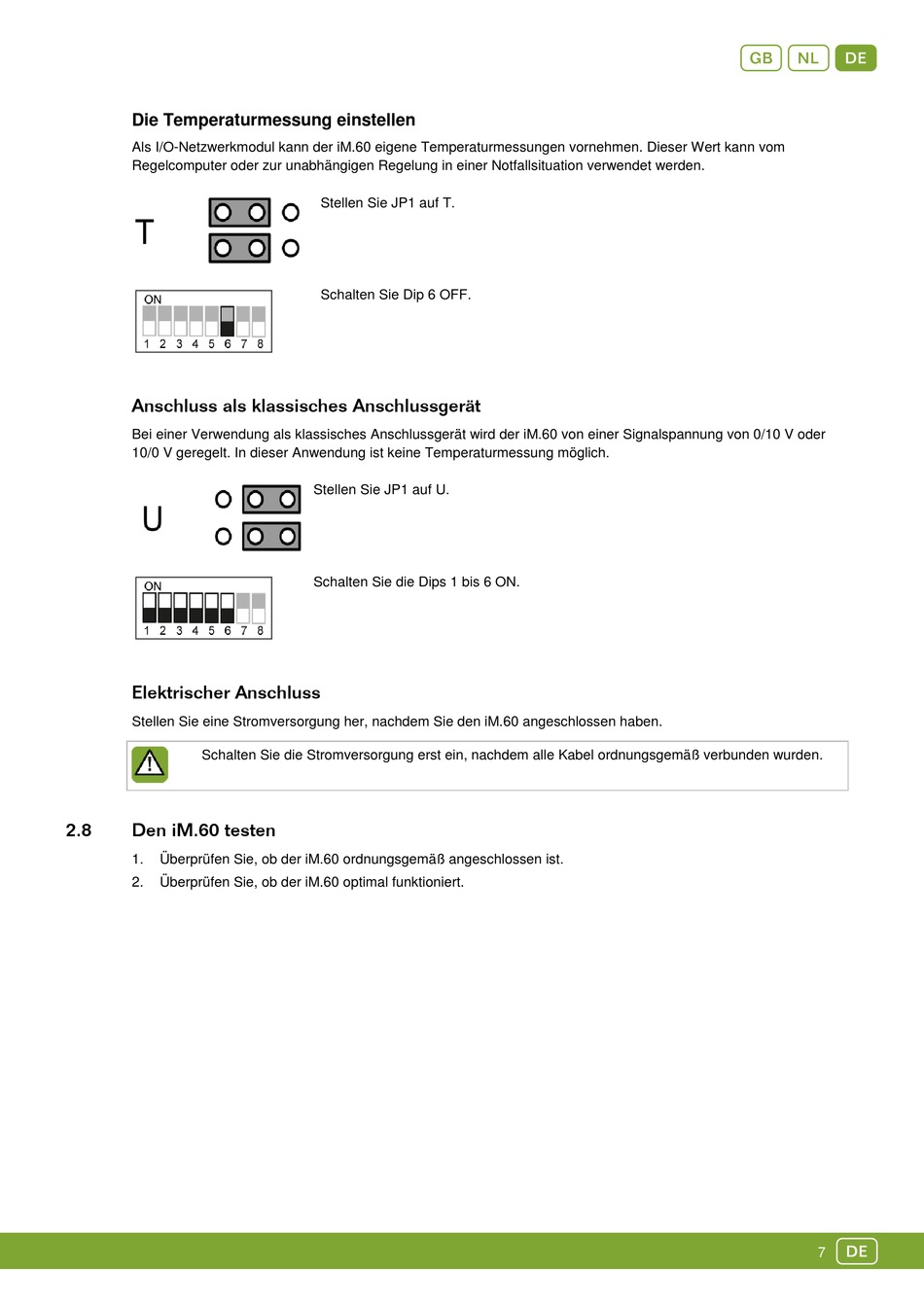

Die Temperaturmessung einstellen
Als I/O-Netzwerkmodul kann der iM.60 eigene Temperaturmessungen vornehmen. Dieser Wert kann vom
Regelcomputer oder zur unabhängigen Regelung in einer Notfallsituation verwendet werden.
Anschluss als klassisches Anschlussgerät
Bei einer Verwendung als klassisches Anschlussgerät wird der iM.60 von einer Signalspannung von 0/10 V oder
10/0 V geregelt. In dieser Anwendung ist keine Temperaturmessung möglich.
Elektrischer Anschluss
Stellen Sie eine Stromversorgung her, nachdem Sie den iM.60 angeschlossen haben.
Schalten Sie die Stromversorgung erst ein, nachdem alle Kabel ordnungsgemäß verbunden wurden.
2.8
Den iM.60 testen
1.
Überprüfen Sie, ob der iM.60 ordnungsgemäß angeschlossen ist.
2.
Überprüfen Sie, ob der iM.60 optimal funktioniert.
Stellen Sie JP1 auf T.
Schalten Sie Dip 6 OFF.
Stellen Sie JP1 auf U.
Schalten Sie die Dips 1 bis 6 ON.
gnD
d
7
