5.

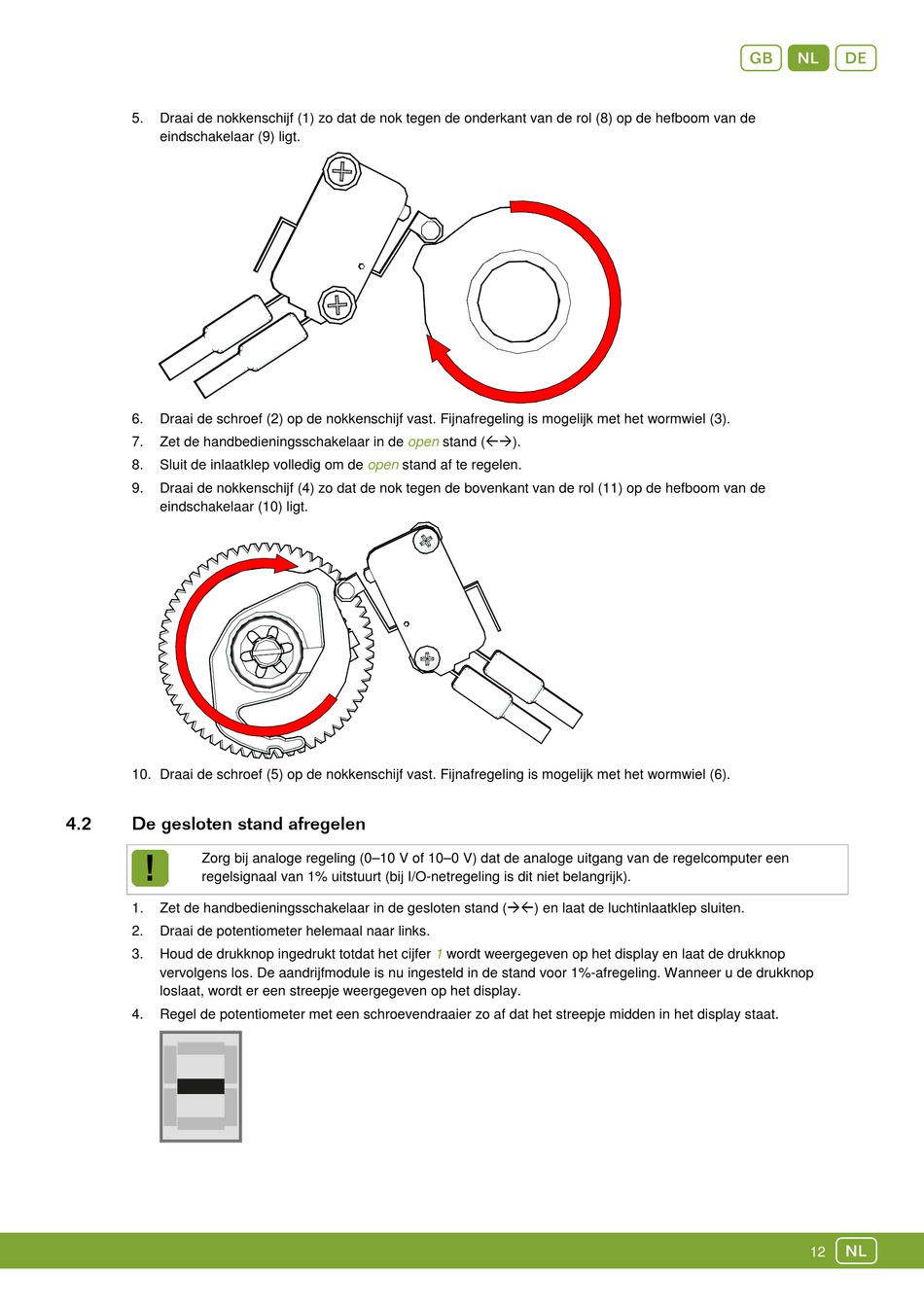

Draai de nokkenschijf (1) zo dat de nok tegen de onderkant van de rol (8) op de hefboom van de
eindschakelaar (9) ligt.
6.
Draai de schroef (2) op de nokkenschijf vast. Fijnafregeling is mogelijk met het wormwiel (3).
7.
Zet de handbedieningsschakelaar in de
8.
Sluit de inlaatklep volledig om de
9.
Draai de nokkenschijf (4) zo dat de nok tegen de bovenkant van de rol (11) op de hefboom van de
eindschakelaar (10) ligt.
10. Draai de schroef (5) op de nokkenschijf vast. Fijnafregeling is mogelijk met het wormwiel (6).
4.2
De gesloten stand afregelen
Zorg bij analoge regeling (0–10 V of 10–0 V) dat de analoge uitgang van de regelcomputer een
regelsignaal van 1% uitstuurt (bij I/O-netregeling is dit niet belangrijk).
1.
Zet de handbedieningsschakelaar in de gesloten stand () en laat de luchtinlaatklep sluiten.
2.
Draai de potentiometer helemaal naar links.
3.
Houd de drukknop ingedrukt totdat het cijfer
vervolgens los. De aandrijfmodule is nu ingesteld in de stand voor 1%-afregeling. Wanneer u de drukknop
loslaat, wordt er een streepje weergegeven op het display.
4.
Regel de potentiometer met een schroevendraaier zo af dat het streepje midden in het display staat.
open
stand ().
open
stand af te regelen.
1
wordt weergegeven op het display en laat de drukknop
gNd
n
12
