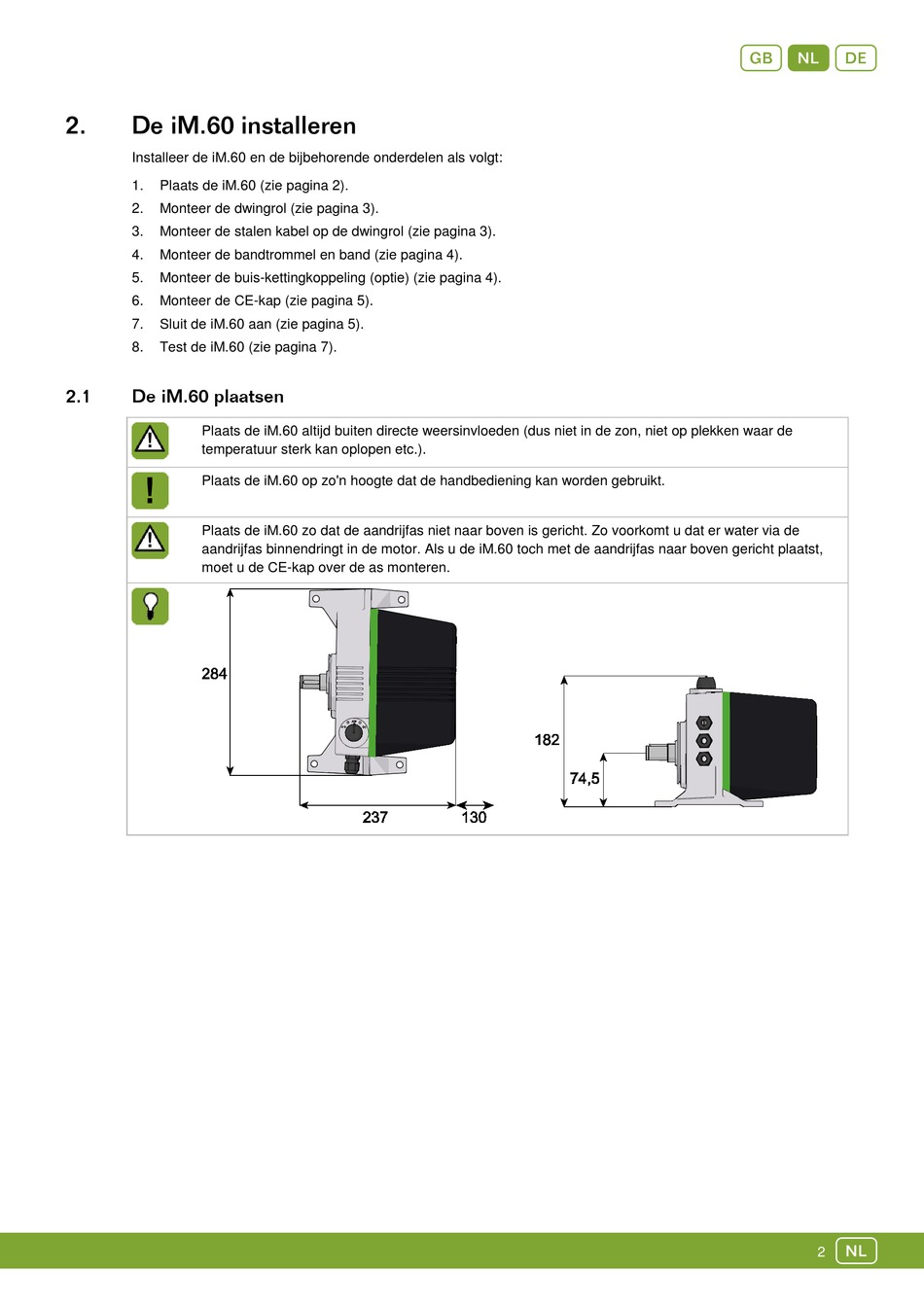

2.

De iM.60 installeren

Installeer de iM.60 en de bijbehorende onderdelen als volgt:
1. Plaats de iM.60 (zie pagina 2).
2. Monteer de dwingrol (zie pagina 3).
3. Monteer de stalen kabel op de dwingrol (zie pagina 3).
4. Monteer de bandtrommel en band (zie pagina 4).
5. Monteer de buis-kettingkoppeling (optie) (zie pagina 4).
6. Monteer de CE-kap (zie pagina 5).
7. Sluit de iM.60 aan (zie pagina 5).
8. Test de iM.60 (zie pagina 7).
2.1

De iM.60 plaatsen

Plaats de iM.60 altijd buiten directe weersinvloeden (dus niet in de zon, niet op plekken waar de
temperatuur sterk kan oplopen etc.).
Plaats de iM.60 op zo'n hoogte dat de handbediening kan worden gebruikt.
Plaats de iM.60 zo dat de aandrijfas niet naar boven is gericht. Zo voorkomt u dat er water via de
aandrijfas binnendringt in de motor. Als u de iM.60 toch met de aandrijfas naar boven gericht plaatst,
moet u de CE-kap over de as monteren.
