4.1

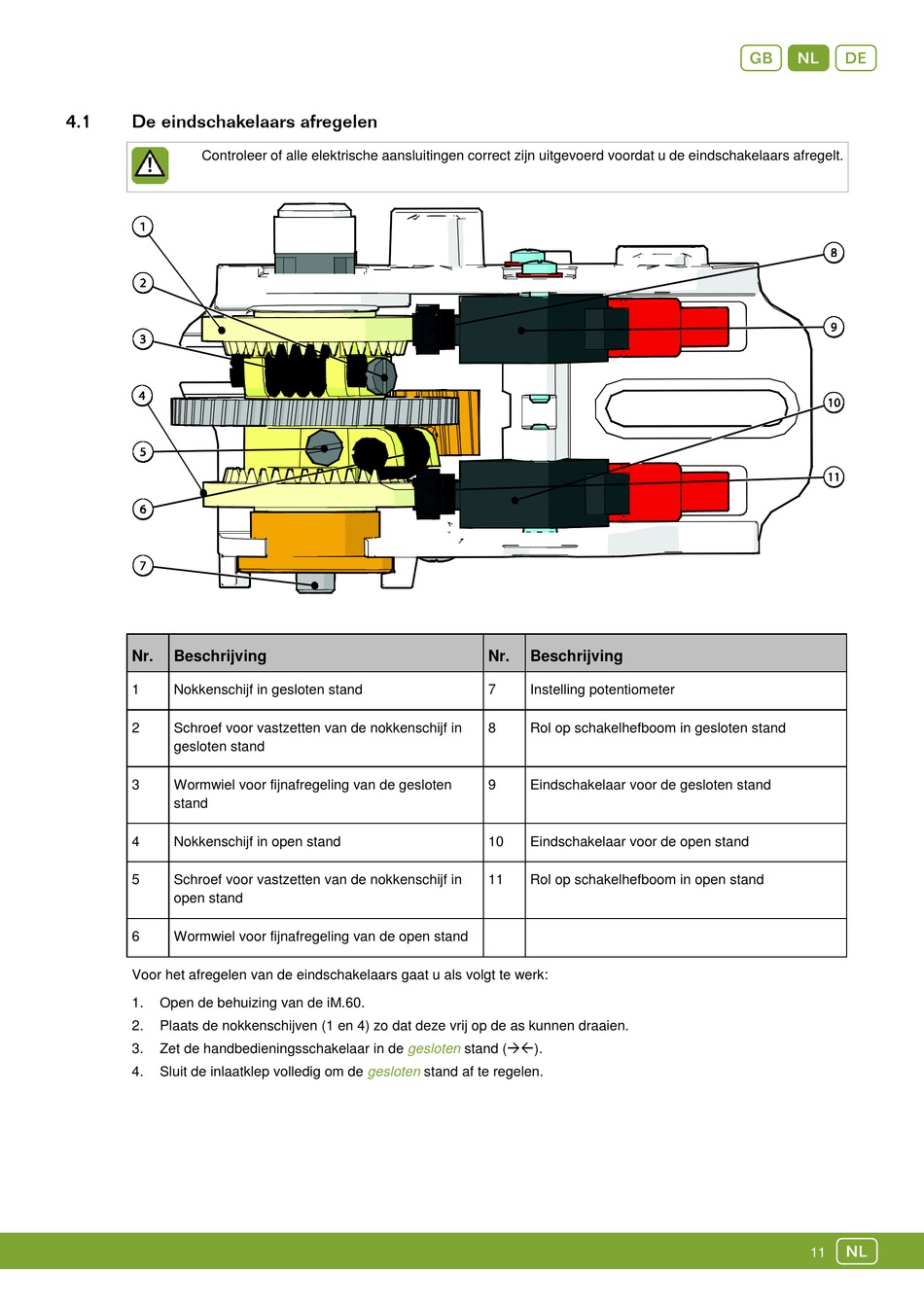

De eindschakelaars afregelen
Controleer of alle elektrische aansluitingen correct zijn uitgevoerd voordat u de eindschakelaars afregelt.
Nr.
Beschrijving
1
Nokkenschijf in gesloten stand
2
Schroef voor vastzetten van de nokkenschijf in
gesloten stand
3
Wormwiel voor fijnafregeling van de gesloten
stand
4
Nokkenschijf in open stand
5
Schroef voor vastzetten van de nokkenschijf in
open stand
6
Wormwiel voor fijnafregeling van de open stand
Voor het afregelen van de eindschakelaars gaat u als volgt te werk:
1.
Open de behuizing van de iM.60.
2.
Plaats de nokkenschijven (1 en 4) zo dat deze vrij op de as kunnen draaien.
3.
Zet de handbedieningsschakelaar in de
4.
Sluit de inlaatklep volledig om de
Nr.
Beschrijving
7
Instelling potentiometer
8
Rol op schakelhefboom in gesloten stand
9
Eindschakelaar voor de gesloten stand
10
Eindschakelaar voor de open stand
11
Rol op schakelhefboom in open stand
gesloten
stand ().
gesloten
stand af te regelen.
gNd
n
11
