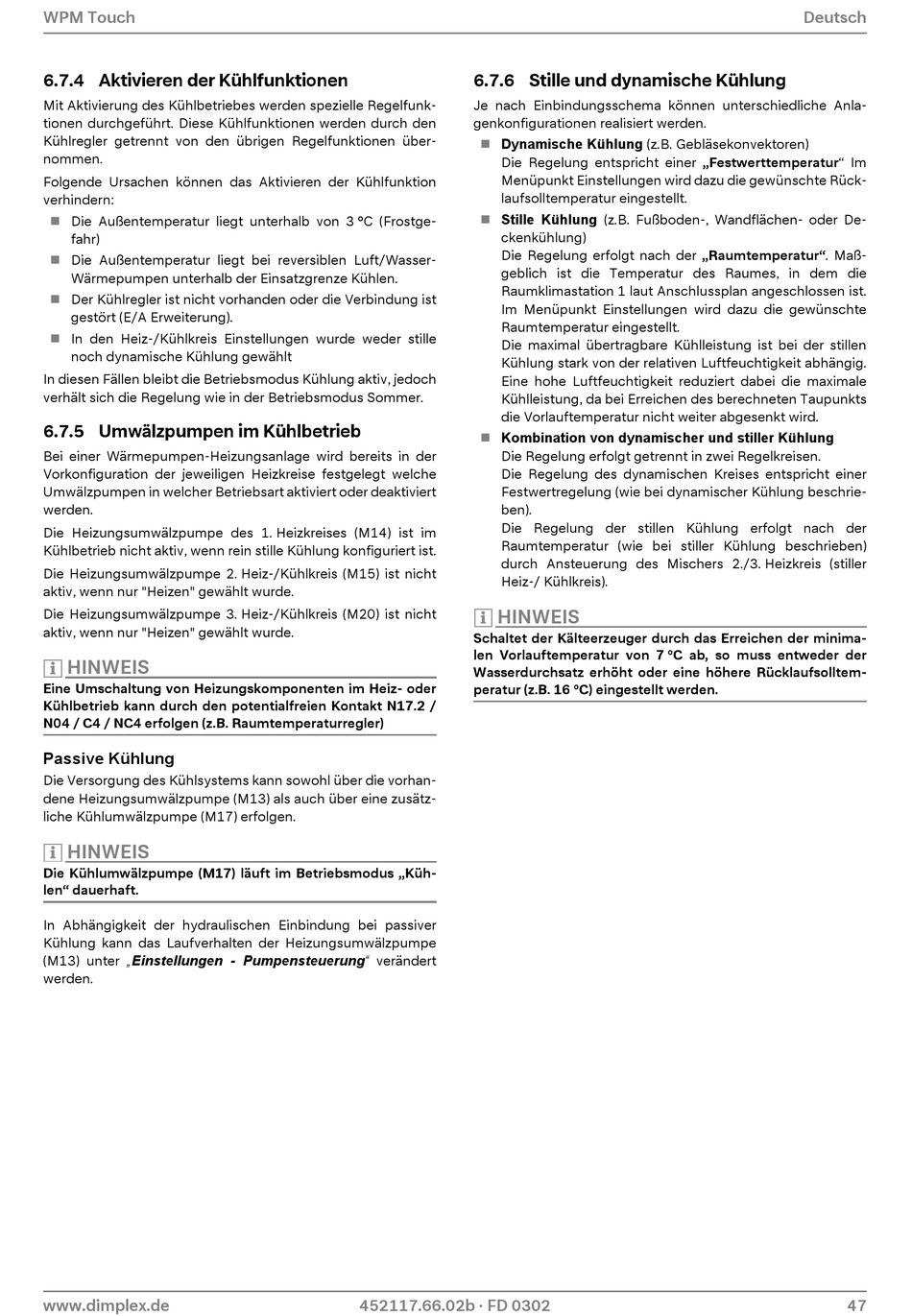

WPM Touch
6.7.4 Aktivieren der Kühlfunktionen
Mit Aktivierung des Kühlbetriebes werden spezielle Regelfunk-
tionen durchgeführt. Diese Kühlfunktionen werden durch den
Kühlregler getrennt von den übrigen Regelfunktionen über-
nommen.
Folgende Ursachen können das Aktivieren der Kühlfunktion
verhindern:
Die Außentemperatur liegt unterhalb von 3 °C (Frostge-

fahr)
 Die Außentemperatur liegt bei reversiblen Luft/Wasser-
Wärmepumpen unterhalb der Einsatzgrenze Kühlen.
 Der Kühlregler ist nicht vorhanden oder die Verbindung ist
gestört (E/A Erweiterung).
In den Heiz-/Kühlkreis Einstellungen wurde weder stille

noch dynamische Kühlung gewählt
In diesen Fällen bleibt die Betriebsmodus Kühlung aktiv, jedoch
verhält sich die Regelung wie in der Betriebsmodus Sommer.
6.7.5 Umwälzpumpen im Kühlbetrieb
Bei einer Wärmepumpen-Heizungsanlage wird bereits in der
Vorkonfiguration der jeweiligen Heizkreise festgelegt welche
Umwälzpumpen in welcher Betriebsart aktiviert oder deaktiviert
werden.
Die Heizungsumwälzpumpe des 1. Heizkreises (M14) ist im
Kühlbetrieb nicht aktiv, wenn rein stille Kühlung konfiguriert ist.
Die Heizungsumwälzpumpe 2. Heiz-/Kühlkreis (M15) ist nicht
aktiv, wenn nur "Heizen" gewählt wurde.
Die Heizungsumwälzpumpe 3. Heiz-/Kühlkreis (M20) ist nicht
aktiv, wenn nur "Heizen" gewählt wurde.
HINWEIS
HINWEIS
Eine Umschaltung von Heizungskomponenten im Heiz- oder
Kühlbetrieb kann durch den potentialfreien Kontakt N17.2 /
N04 / C4 / NC4 erfolgen (z.B. Raumtemperaturregler)
Passive Kühlung
Die Versorgung des Kühlsystems kann sowohl über die vorhan-
dene Heizungsumwälzpumpe (M13) als auch über eine zusätz-
liche Kühlumwälzpumpe (M17) erfolgen.
HINWEIS
HINWEIS
Die Kühlumwälzpumpe (M17) läuft im Betriebsmodus „Küh-
len" dauerhaft.
In Abhängigkeit der hydraulischen Einbindung bei passiver
Kühlung kann das Laufverhalten der Heizungsumwälzpumpe
(M13) unter „Einstellungen - Pumpensteuerung" verändert
werden.
www.dimplex.de
6.7.6 Stille und dynamische Kühlung
Je nach Einbindungsschema können unterschiedliche Anla-
genkonfigurationen realisiert werden.
Dynamische Kühlung (z.B. Gebläsekonvektoren)

Die Regelung entspricht einer „Festwerttemperatur" Im
Menüpunkt Einstellungen wird dazu die gewünschte Rück-
laufsolltemperatur eingestellt.
Stille Kühlung (z.B. Fußboden-, Wandflächen- oder De-

ckenkühlung)
Die Regelung erfolgt nach der „Raumtemperatur". Maß-
geblich ist die Temperatur des Raumes, in dem die
Raumklimastation 1 laut Anschlussplan angeschlossen ist.
Im Menüpunkt Einstellungen wird dazu die gewünschte
Raumtemperatur eingestellt.
Die maximal übertragbare Kühlleistung ist bei der stillen
Kühlung stark von der relativen Luftfeuchtigkeit abhängig.
Eine hohe Luftfeuchtigkeit reduziert dabei die maximale
Kühlleistung, da bei Erreichen des berechneten Taupunkts
die Vorlauftemperatur nicht weiter abgesenkt wird.
Kombination von dynamischer und stiller Kühlung

Die Regelung erfolgt getrennt in zwei Regelkreisen.
Die Regelung des dynamischen Kreises entspricht einer
Festwertregelung (wie bei dynamischer Kühlung beschrie-
ben).
Die Regelung der stillen Kühlung erfolgt nach der
Raumtemperatur (wie bei stiller Kühlung beschrieben)
durch Ansteuerung des Mischers 2./3. Heizkreis (stiller
Heiz-/ Kühlkreis).
HINWEIS HINWEIS
Schaltet der Kälteerzeuger durch das Erreichen der minima-
len Vorlauftemperatur von 7 °C ab, so muss entweder der
Wasserdurchsatz erhöht oder eine höhere Rücklaufsolltem-
peratur (z.B. 16 °C) eingestellt werden.
452117.66.02b · FD 0302
Deutsch
47
