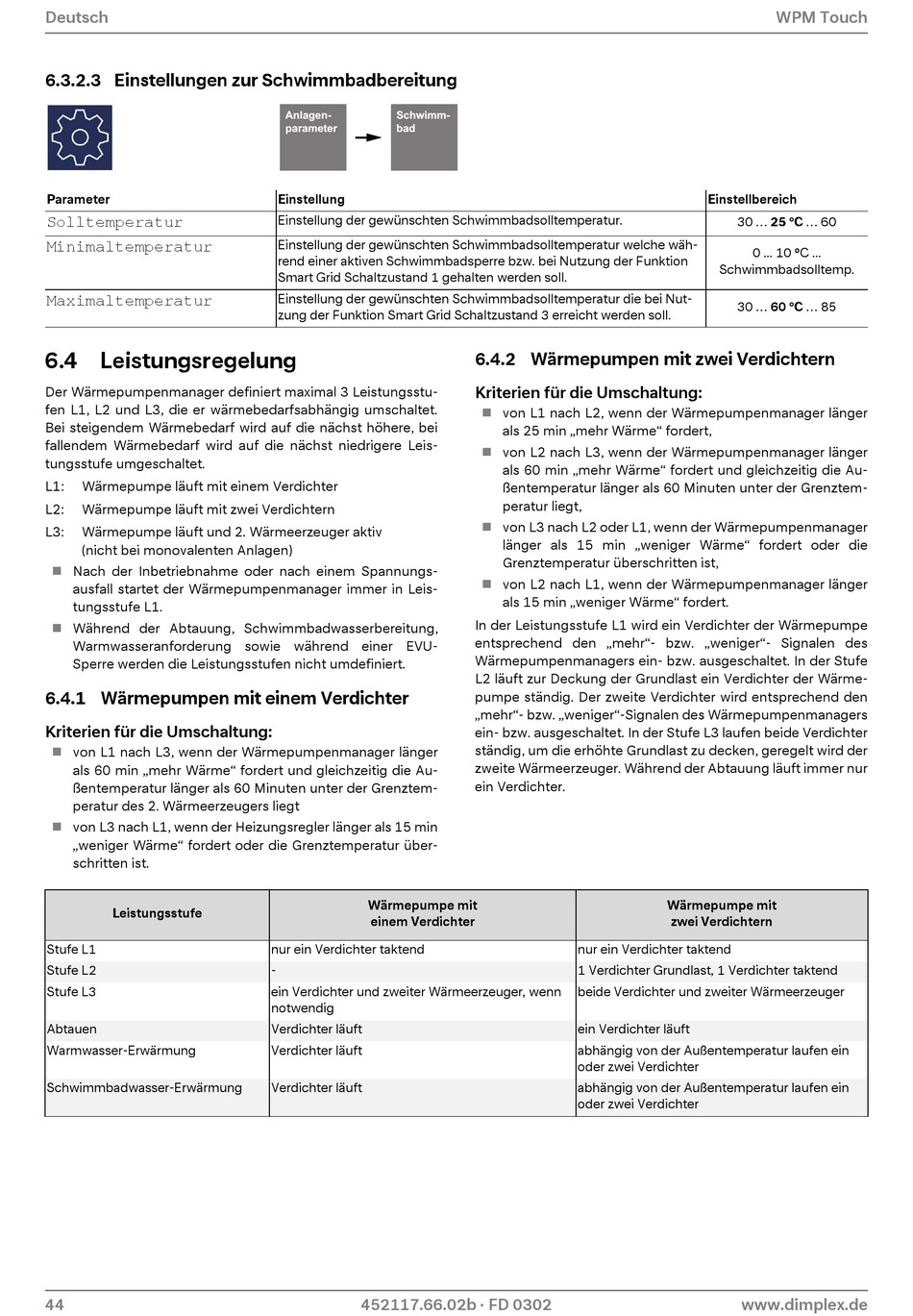

6.3.2.3 Einstellungen zur Schwimmbadbereitung

Parameter
Solltemperatur
Minimaltemperatur
Maximaltemperatur

6.4 Leistungsregelung

Der Wärmepumpenmanager definiert maximal 3 Leistungsstu-
fen L1, L2 und L3, die er wärmebedarfsabhängig umschaltet.
Bei steigendem Wärmebedarf wird auf die nächst höhere, bei
fallendem Wärmebedarf wird auf die nächst niedrigere Leis-
tungsstufe umgeschaltet.
L1: Wärmepumpe läuft mit einem Verdichter
L2: Wärmepumpe läuft mit zwei Verdichtern
L3: Wärmepumpe läuft und 2. Wärmeerzeuger aktiv
(nicht bei monovalenten Anlagen)
Nach der Inbetriebnahme oder nach einem Spannungs-

ausfall startet der Wärmepumpenmanager immer in Leis-
tungsstufe L1.
Während der Abtauung, Schwimmbadwasserbereitung,

Warmwasseranforderung sowie während einer EVU-
Sperre werden die Leistungsstufen nicht umdefiniert.
6.4.1 Wärmepumpen mit einem Verdichter
Kriterien für die Umschaltung:
von L1 nach L3, wenn der Wärmepumpenmanager länger

als 60 min „mehr Wärme" fordert und gleichzeitig die Au-
ßentemperatur länger als 60 Minuten unter der Grenztem-
peratur des 2. Wärmeerzeugers liegt
von L3 nach L1, wenn der Heizungsregler länger als 15 min

„weniger Wärme" fordert oder die Grenztemperatur über-
schritten ist.
Leistungsstufe
Stufe L1
Stufe L2
Stufe L3
Abtauen
Warmwasser-Erwärmung
Schwimmbadwasser-Erwärmung
44
Anlagen- Schwimm-
parameter bad
Einstellung
Einstellung der gewünschten Schwimmbadsolltemperatur.
Einstellung der gewünschten Schwimmbadsolltemperatur welche wäh-
rend einer aktiven Schwimmbadsperre bzw. bei Nutzung der Funktion
Smart Grid Schaltzustand 1 gehalten werden soll.
Einstellung der gewünschten Schwimmbadsolltemperatur die bei Nut-
zung der Funktion Smart Grid Schaltzustand 3 erreicht werden soll.
Wärmepumpe mit
einem Verdichter
nur ein Verdichter taktend
-
ein Verdichter und zweiter Wärmeerzeuger, wenn
notwendig
Verdichter läuft
Verdichter läuft
Verdichter läuft
452117.66.02b · FD 0302
6.4.2 Wärmepumpen mit zwei Verdichtern
Kriterien für die Umschaltung:
von L1 nach L2, wenn der Wärmepumpenmanager länger

als 25 min „mehr Wärme" fordert,
von L2 nach L3, wenn der Wärmepumpenmanager länger

als 60 min „mehr Wärme" fordert und gleichzeitig die Au-
ßentemperatur länger als 60 Minuten unter der Grenztem-
peratur liegt,
von L3 nach L2 oder L1, wenn der Wärmepumpenmanager

länger als 15 min „weniger Wärme" fordert oder die
Grenztemperatur überschritten ist,
 von L2 nach L1, wenn der Wärmepumpenmanager länger
als 15 min „weniger Wärme" fordert.
In der Leistungsstufe L1 wird ein Verdichter der Wärmepumpe
entsprechend den „mehr"- bzw. „weniger"- Signalen des
Wärmepumpenmanagers ein- bzw. ausgeschaltet. In der Stufe
L2 läuft zur Deckung der Grundlast ein Verdichter der Wärme-
pumpe ständig. Der zweite Verdichter wird entsprechend den
„mehr"- bzw. „weniger"-Signalen des Wärmepumpenmanagers
ein- bzw. ausgeschaltet. In der Stufe L3 laufen beide Verdichter
ständig, um die erhöhte Grundlast zu decken, geregelt wird der
zweite Wärmeerzeuger. Während der Abtauung läuft immer nur
ein Verdichter.
nur ein Verdichter taktend
1 Verdichter Grundlast, 1 Verdichter taktend
beide Verdichter und zweiter Wärmeerzeuger
ein Verdichter läuft
abhängig von der Außentemperatur laufen ein
oder zwei Verdichter
abhängig von der Außentemperatur laufen ein
oder zwei Verdichter
WPM Touch
Einstellbereich
30 ... 25 °C ... 60
0 ... 10 °C ...
Schwimmbadsolltemp.
30 ... 60 °C ... 85
Wärmepumpe mit
zwei Verdichtern
