WPM Touch

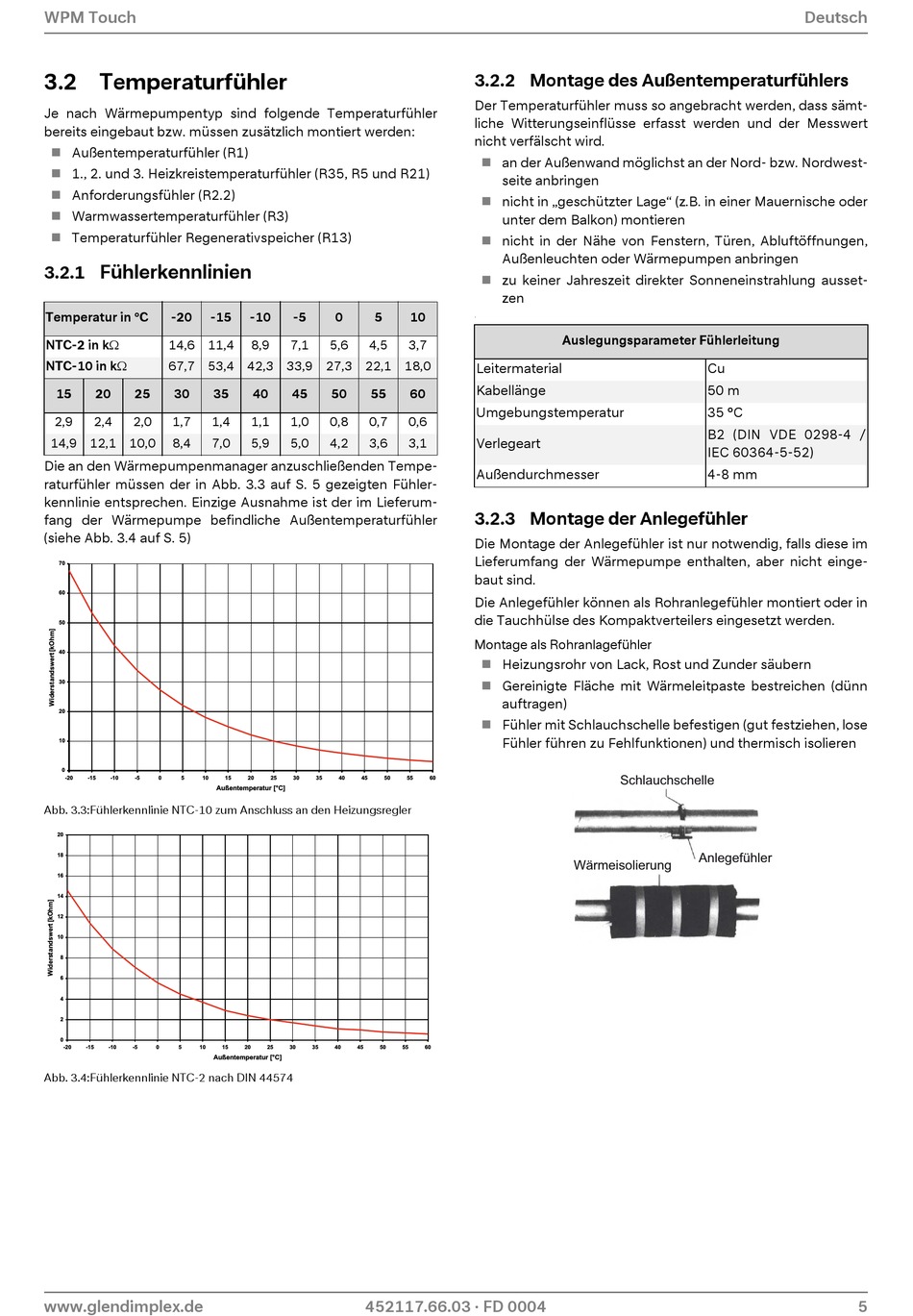

3.2 Temperaturfühler
Je nach Wärmepumpentyp sind folgende Temperaturfühler
bereits eingebaut bzw. müssen zusätzlich montiert werden:
 Außentemperaturfühler (R1)
 1., 2. und 3. Heizkreistemperaturfühler (R35, R5 und R21)
Anforderungsfühler (R2.2)

Warmwassertemperaturfühler (R3)

Temperaturfühler Regenerativspeicher (R13)

Fühlerkennlinien
3.2.1
Temperatur in °C -20 -15
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4 42,3 33,9 27,3 22,1 18,0
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen der in Abb. 3.3 auf S. 5 gezeigten Fühler-
kennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 3.4 auf S. 5)
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Abb. 3.3:Fühlerkennlinie NTC-10 zum Anschluss an den Heizungsregler
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Außentemperatur [°C]
Abb. 3.4:Fühlerkennlinie NTC-2 nach DIN 44574
www.glendimplex.de
-10 -5 0 5
8,9 7,1 5,6 4,5
40 45 50 55
1,1 1,0 0,8 0,7
5,9 5,0 4,2 3,6
15 20 25 30 35 40 45 50
Außentemperatur [°C]
15 20 25 30 35 40 45 50
452117.66.03 · FD 0004
3.2.2 Montage des Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämt-
liche Witterungseinflüsse erfasst werden und der Messwert
nicht verfälscht wird.
an der Außenwand möglichst an der Nord- bzw. Nordwest-

seite anbringen
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,

Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung ausset-

zen
10
-
Auslegungsparameter Fühlerleitung
3,7
Leitermaterial
Kabellänge
60
Umgebungstemperatur
0,6
3,1 Verlegeart
Außendurchmesser
3.2.3 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im
Lieferumfang der Wärmepumpe enthalten, aber nicht einge-
baut sind.
Die Anlegefühler können als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.
Montage als Rohranlagefühler
Heizungsrohr von Lack, Rost und Zunder säubern

Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn

auftragen)
Fühler mit Schlauchschelle befestigen (gut festziehen, lose

Fühler führen zu Fehlfunktionen) und thermisch isolieren
55 60
Wärmeisolierung
55 60
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Schlauchschelle
Anlegefühler
Deutsch
5
