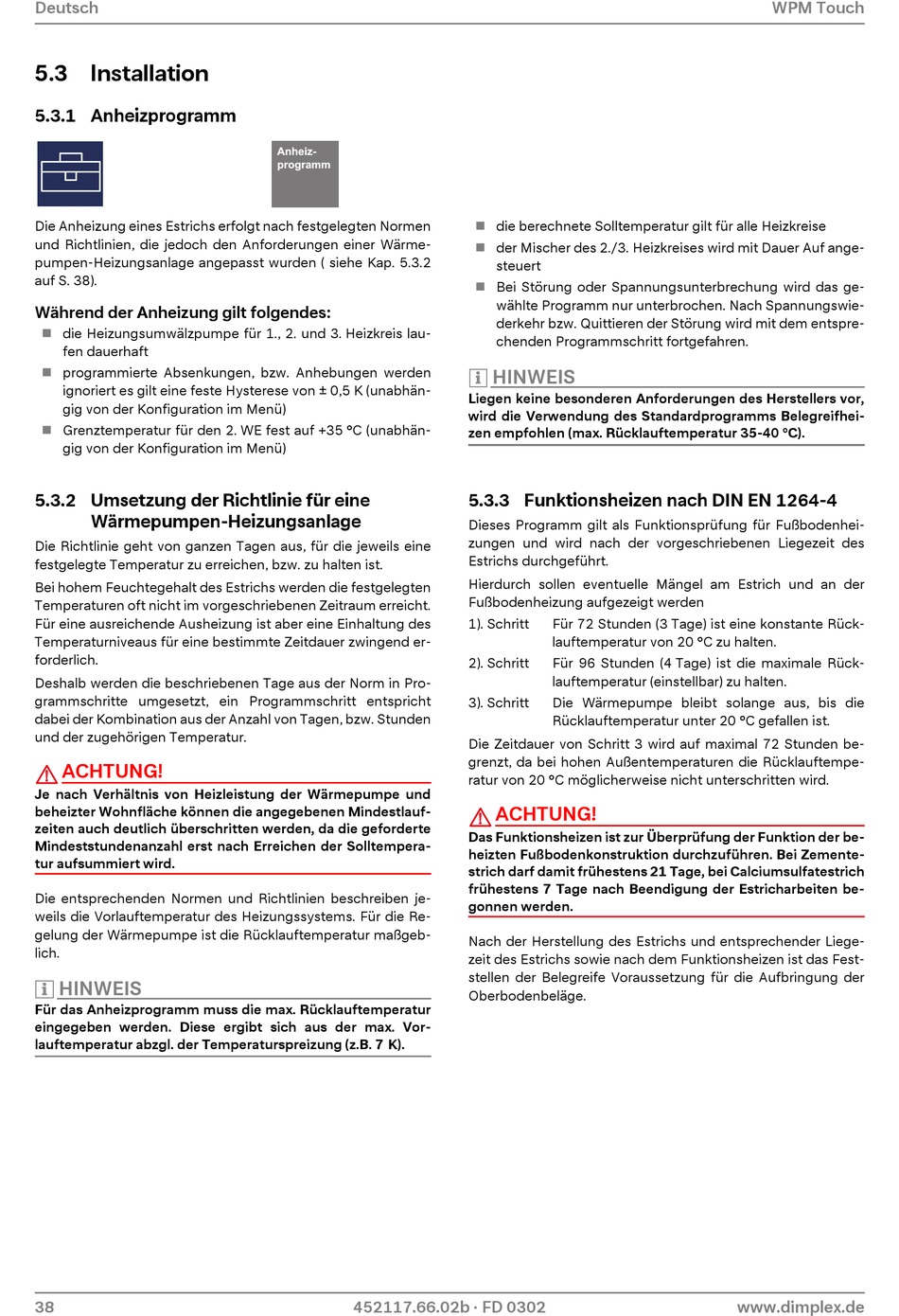

5.3 Installation

5.3.1 Anheizprogramm

Die Anheizung eines Estrichs erfolgt nach festgelegten Normen
und Richtlinien, die jedoch den Anforderungen einer Wärme-
pumpen-Heizungsanlage angepasst wurden ( siehe Kap. 5.3.2
auf S. 38).
Während der Anheizung gilt folgendes:
die Heizungsumwälzpumpe für 1., 2. und 3. Heizkreis lau-

fen dauerhaft
programmierte Absenkungen, bzw. Anhebungen werden

ignoriert es gilt eine feste Hysterese von ± 0,5 K (unabhän-
gig von der Konfiguration im Menü)
 Grenztemperatur für den 2. WE fest auf +35 °C (unabhän-
gig von der Konfiguration im Menü)
5.3.2 Umsetzung der Richtlinie für eine
Wärmepumpen-Heizungsanlage
Die Richtlinie geht von ganzen Tagen aus, für die jeweils eine
festgelegte Temperatur zu erreichen, bzw. zu halten ist.
Bei hohem Feuchtegehalt des Estrichs werden die festgelegten
Temperaturen oft nicht im vorgeschriebenen Zeitraum erreicht.
Für eine ausreichende Ausheizung ist aber eine Einhaltung des
Temperaturniveaus für eine bestimmte Zeitdauer zwingend er-
forderlich.
Deshalb werden die beschriebenen Tage aus der Norm in Pro-
grammschritte umgesetzt, ein Programmschritt entspricht
dabei der Kombination aus der Anzahl von Tagen, bzw. Stunden
und der zugehörigen Temperatur.
ACHTUNG!
Je nach Verhältnis von Heizleistung der Wärmepumpe und
beheizter Wohnfläche können die angegebenen Mindestlauf-
zeiten auch deutlich überschritten werden, da die geforderte
Mindeststundenanzahl erst nach Erreichen der Solltempera-
tur aufsummiert wird.
Die entsprechenden Normen und Richtlinien beschreiben je-
weils die Vorlauftemperatur des Heizungssystems. Für die Re-
gelung der Wärmepumpe ist die Rücklauftemperatur maßgeb-
lich.
HINWEIS HINWEIS
Für das Anheizprogramm muss die max. Rücklauftemperatur
eingegeben werden. Diese ergibt sich aus der max. Vor-
lauftemperatur abzgl. der Temperaturspreizung (z.B. 7 K).
38
Anheiz-
programm
452117.66.02b · FD 0302
 die berechnete Solltemperatur gilt für alle Heizkreise
der Mischer des 2./3. Heizkreises wird mit Dauer Auf ange-

steuert
 Bei Störung oder Spannungsunterbrechung wird das ge-
wählte Programm nur unterbrochen. Nach Spannungswie-
derkehr bzw. Quittieren der Störung wird mit dem entspre-
chenden Programmschritt fortgefahren.
HINWEIS
HINWEIS
Liegen keine besonderen Anforderungen des Herstellers vor,
wird die Verwendung des Standardprogramms Belegreifhei-
zen empfohlen (max. Rücklauftemperatur 35-40 °C).

5.3.3 Funktionsheizen nach DIN EN 1264-4

Dieses Programm gilt als Funktionsprüfung für Fußbodenhei-
zungen und wird nach der vorgeschriebenen Liegezeit des
Estrichs durchgeführt.
Hierdurch sollen eventuelle Mängel am Estrich und an der
Fußbodenheizung aufgezeigt werden
1). Schritt Für 72 Stunden (3 Tage) ist eine konstante Rück-
lauftemperatur von 20 °C zu halten.
2). Schritt Für 96 Stunden (4 Tage) ist die maximale Rück-
lauftemperatur (einstellbar) zu halten.
3). Schritt Die Wärmepumpe bleibt solange aus, bis die
Rücklauftemperatur unter 20 °C gefallen ist.
Die Zeitdauer von Schritt 3 wird auf maximal 72 Stunden be-
grenzt, da bei hohen Außentemperaturen die Rücklauftempe-
ratur von 20 °C möglicherweise nicht unterschritten wird.
ACHTUNG!
Das Funktionsheizen ist zur Überprüfung der Funktion der be-
heizten Fußbodenkonstruktion durchzuführen. Bei Zemente-
strich darf damit frühestens 21 Tage, bei Calciumsulfatestrich
frühestens 7 Tage nach Beendigung der Estricharbeiten be-
gonnen werden.
Nach der Herstellung des Estrichs und entsprechender Liege-
zeit des Estrichs sowie nach dem Funktionsheizen ist das Fest-
stellen der Belegreife Voraussetzung für die Aufbringung der
Oberbodenbeläge.
