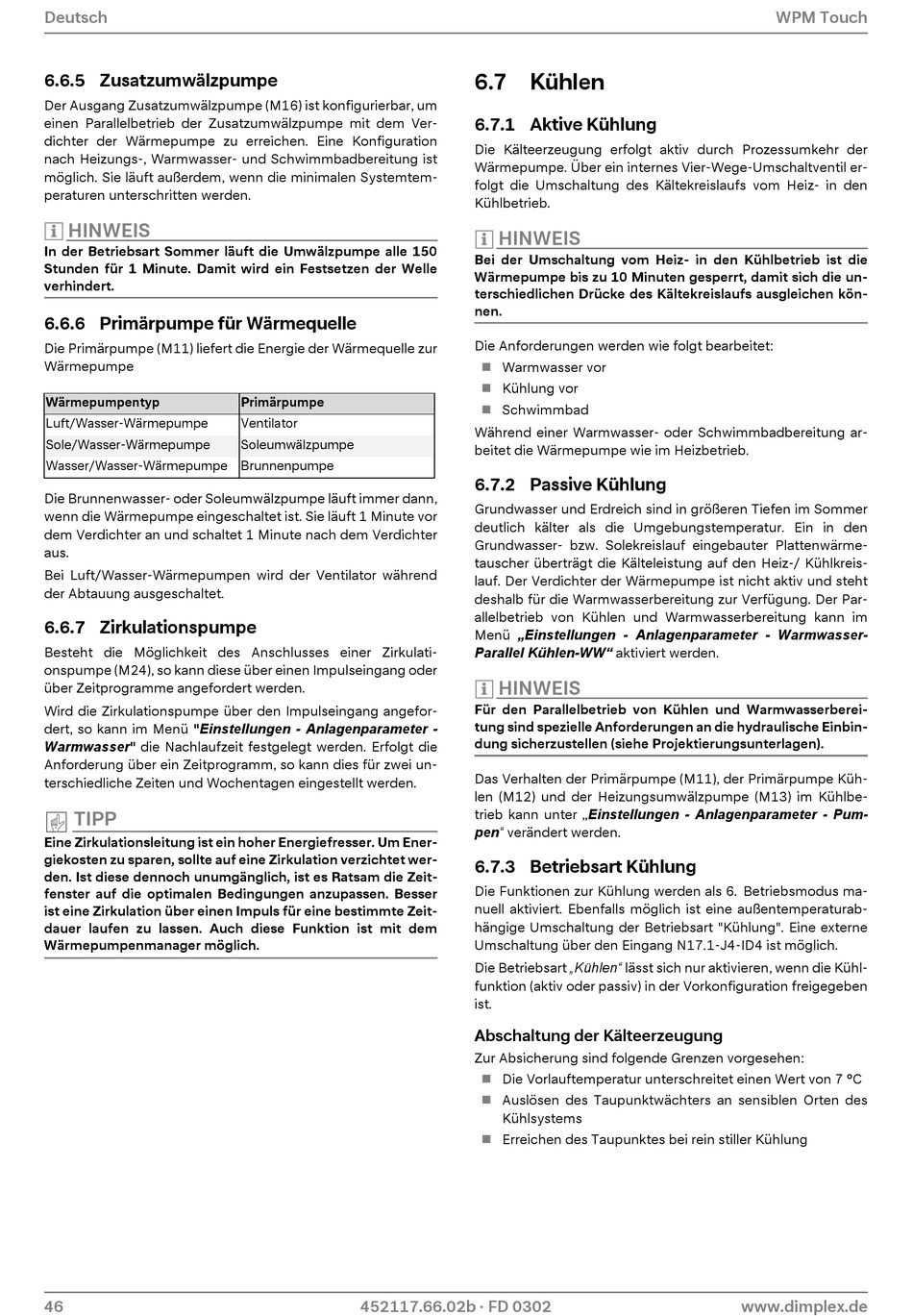

6.6.5 Zusatzumwälzpumpe
Der Ausgang Zusatzumwälzpumpe (M16) ist konfigurierbar, um
einen Parallelbetrieb der Zusatzumwälzpumpe mit dem Ver-
dichter der Wärmepumpe zu erreichen. Eine Konfiguration
nach Heizungs-, Warmwasser- und Schwimmbadbereitung ist
möglich. Sie läuft außerdem, wenn die minimalen Systemtem-
peraturen unterschritten werden.
HINWEIS
HINWEIS
In der Betriebsart Sommer läuft die Umwälzpumpe alle 150
Stunden für 1 Minute. Damit wird ein Festsetzen der Welle
verhindert.
6.6.6 Primärpumpe für Wärmequelle
Die Primärpumpe (M11) liefert die Energie der Wärmequelle zur
Wärmepumpe
Wärmepumpentyp
Luft/Wasser-Wärmepumpe
Sole/Wasser-Wärmepumpe
Wasser/Wasser-Wärmepumpe Brunnenpumpe
Die Brunnenwasser- oder Soleumwälzpumpe läuft immer dann,
wenn die Wärmepumpe eingeschaltet ist. Sie läuft 1 Minute vor
dem Verdichter an und schaltet 1 Minute nach dem Verdichter
aus.
Bei Luft/Wasser-Wärmepumpen wird der Ventilator während
der Abtauung ausgeschaltet.

6.6.7 Zirkulationspumpe

Besteht die Möglichkeit des Anschlusses einer Zirkulati-
onspumpe (M24), so kann diese über einen Impulseingang oder
über Zeitprogramme angefordert werden.
Wird die Zirkulationspumpe über den Impulseingang angefor-
dert, so kann im Menü "Einstellungen - Anlagenparameter -
Warmwasser" die Nachlaufzeit festgelegt werden. Erfolgt die
Anforderung über ein Zeitprogramm, so kann dies für zwei un-
terschiedliche Zeiten und Wochentagen eingestellt werden.
TIPP
Eine Zirkulationsleitung ist ein hoher Energiefresser. Um Ener-
giekosten zu sparen, sollte auf eine Zirkulation verzichtet wer-
den. Ist diese dennoch unumgänglich, ist es Ratsam die Zeit-
fenster auf die optimalen Bedingungen anzupassen. Besser
ist eine Zirkulation über einen Impuls für eine bestimmte Zeit-
dauer laufen zu lassen. Auch diese Funktion ist mit dem
Wärmepumpenmanager möglich.
46
Primärpumpe
Ventilator
Soleumwälzpumpe
452117.66.02b · FD 0302
6.7 Kühlen
6.7.1 Aktive Kühlung
Die Kälteerzeugung erfolgt aktiv durch Prozessumkehr der
Wärmepumpe. Über ein internes Vier-Wege-Umschaltventil er-
folgt die Umschaltung des Kältekreislaufs vom Heiz- in den
Kühlbetrieb.
HINWEIS HINWEIS
Bei der Umschaltung vom Heiz- in den Kühlbetrieb ist die
Wärmepumpe bis zu 10 Minuten gesperrt, damit sich die un-
terschiedlichen Drücke des Kältekreislaufs ausgleichen kön-
nen.
Die Anforderungen werden wie folgt bearbeitet:
Warmwasser vor

Kühlung vor

Schwimmbad

Während einer Warmwasser- oder Schwimmbadbereitung ar-
beitet die Wärmepumpe wie im Heizbetrieb.
6.7.2 Passive Kühlung
Grundwasser und Erdreich sind in größeren Tiefen im Sommer
deutlich kälter als die Umgebungstemperatur. Ein in den
Grundwasser- bzw. Solekreislauf eingebauter Plattenwärme-
tauscher überträgt die Kälteleistung auf den Heiz-/ Kühlkreis-
lauf. Der Verdichter der Wärmepumpe ist nicht aktiv und steht
deshalb für die Warmwasserbereitung zur Verfügung. Der Par-
allelbetrieb von Kühlen und Warmwasserbereitung kann im
Menü „Einstellungen - Anlagenparameter - Warmwasser-
Parallel Kühlen-WW" aktiviert werden.
HINWEIS
HINWEIS
Für den Parallelbetrieb von Kühlen und Warmwasserberei-
tung sind spezielle Anforderungen an die hydraulische Einbin-
dung sicherzustellen (siehe Projektierungsunterlagen).
Das Verhalten der Primärpumpe (M11), der Primärpumpe Küh-
len (M12) und der Heizungsumwälzpumpe (M13) im Kühlbe-
trieb kann unter „Einstellungen - Anlagenparameter - Pum-
pen" verändert werden.
6.7.3 Betriebsart Kühlung
Die Funktionen zur Kühlung werden als 6. Betriebsmodus ma-
nuell aktiviert. Ebenfalls möglich ist eine außentemperaturab-
hängige Umschaltung der Betriebsart "Kühlung". Eine externe
Umschaltung über den Eingang N17.1-J4-ID4 ist möglich.
Die Betriebsart „Kühlen" lässt sich nur aktivieren, wenn die Kühl-
funktion (aktiv oder passiv) in der Vorkonfiguration freigegeben
ist.
Abschaltung der Kälteerzeugung
Zur Absicherung sind folgende Grenzen vorgesehen:
Die Vorlauftemperatur unterschreitet einen Wert von 7 °C

Auslösen des Taupunktwächters an sensiblen Orten des

Kühlsystems
Erreichen des Taupunktes bei rein stiller Kühlung

