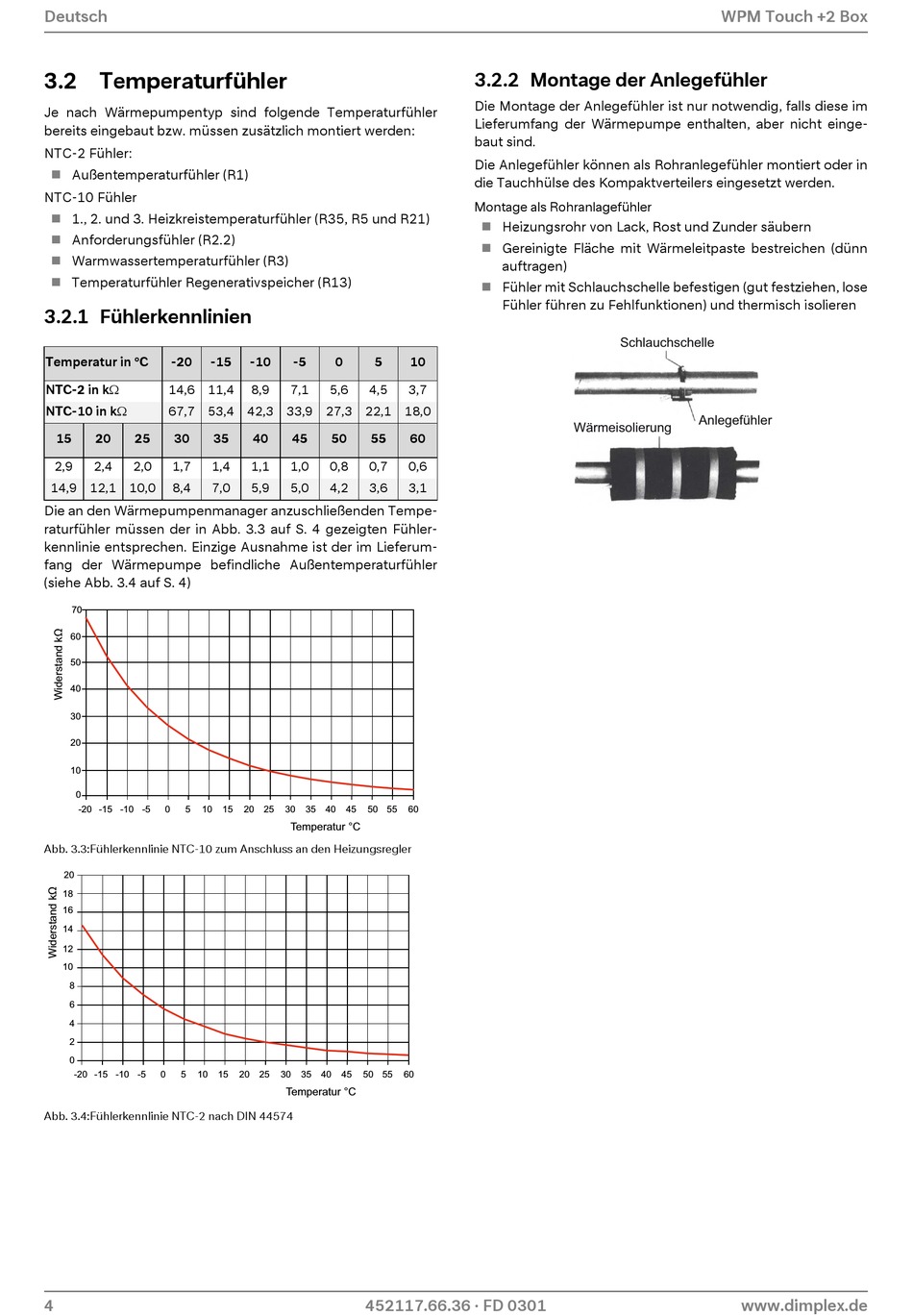

3.2 Temperaturfühler
Je nach Wärmepumpentyp sind folgende Temperaturfühler
bereits eingebaut bzw. müssen zusätzlich montiert werden:
NTC-2 Fühler:
 Außentemperaturfühler (R1)
NTC-10 Fühler
1., 2. und 3. Heizkreistemperaturfühler (R35, R5 und R21)

Anforderungsfühler (R2.2)

 Warmwassertemperaturfühler (R3)
 Temperaturfühler Regenerativspeicher (R13)
3.2.1 Fühlerkennlinien
Temperatur in °C -20 -15
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4 42,3 33,9 27,3 22,1 18,0
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen der in Abb. 3.3 auf S. 4 gezeigten Fühler-
kennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 3.4 auf S. 4)
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Abb. 3.3:Fühlerkennlinie NTC-10 zum Anschluss an den Heizungsregler
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Abb. 3.4:Fühlerkennlinie NTC-2 nach DIN 44574
4
-10 -5 0 5
8,9 7,1 5,6 4,5
40 45 50 55
1,1 1,0 0,8 0,7
5,9 5,0 4,2 3,6
15 20 25 30 35 40 45 50 55
Temperatur °C
15 20 25 30 35 40 45 50 55
Temperatur °C
452117.66.36 · FD 0301
3.2.2 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im
Lieferumfang der Wärmepumpe enthalten, aber nicht einge-
baut sind.
Die Anlegefühler können als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.
Montage als Rohranlagefühler
 Heizungsrohr von Lack, Rost und Zunder säubern
Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn

auftragen)
 Fühler mit Schlauchschelle befestigen (gut festziehen, lose
Fühler führen zu Fehlfunktionen) und thermisch isolieren
10
3,7
Wärmeisolierung
60
0,6
3,1
60
60
WPM Touch +2 Box
Schlauchschelle
Anlegefühler
