MAC TW1 Interner Dimmer
Installationsanleitung
Der MAC TW1 ist mit einem internen Multispannungs-IGBT-Dimmer oder 80V-Dimmer erhältlich. Beide
Dimmermodule sind als Zubehör erhältlich. Diese Installationsanleitung beschreibt den Tausch des
Dimmermoduls. Sie gilt für folgende Produkte:
• Interner 80V-Dimmer, MAC TW1 (P/N 91614026)
• Interner Multispannungs-IGBT-Dimmer, MAC TW1 (P/N 91614027).
S i c h e r h e i t s h i n w e i s e
IWichtig! Wie alle elektronischen Komponenten sind die Platinen des MAC TW1
empfindlich gegen statische Elektrizität. Der IGBT-Dimmer ist besonders empfindlich, die
Berührung der elektrischen oder elektronischen Komponenten unter Missachtung der
Vorsichtsmassnahmen gegen statische Elektrizität kann zur irreparablen Zerstörung des
Dimmers führen. Derartige Schäden sind nicht von der Produktgarantie gedeckt. Führen
Sie den Austausch oder Reparaturen nur an antistatischen Arbeitsplätzen aus.
I n s t a l l a t i o n
Installation eines internen Dimmermoduls:
1. Trennen Sie das Gerät allpolig vom Netz, lassen Sie es mindestens 20
Minuten abkühlen und stellen Sie es an einen antistatisch ausgerüsteten
Arbeitsplatz.
2. Treffen Sie Vorkehrungen gegen statische Elektrizität (antistatisches
Armband o.ä.).

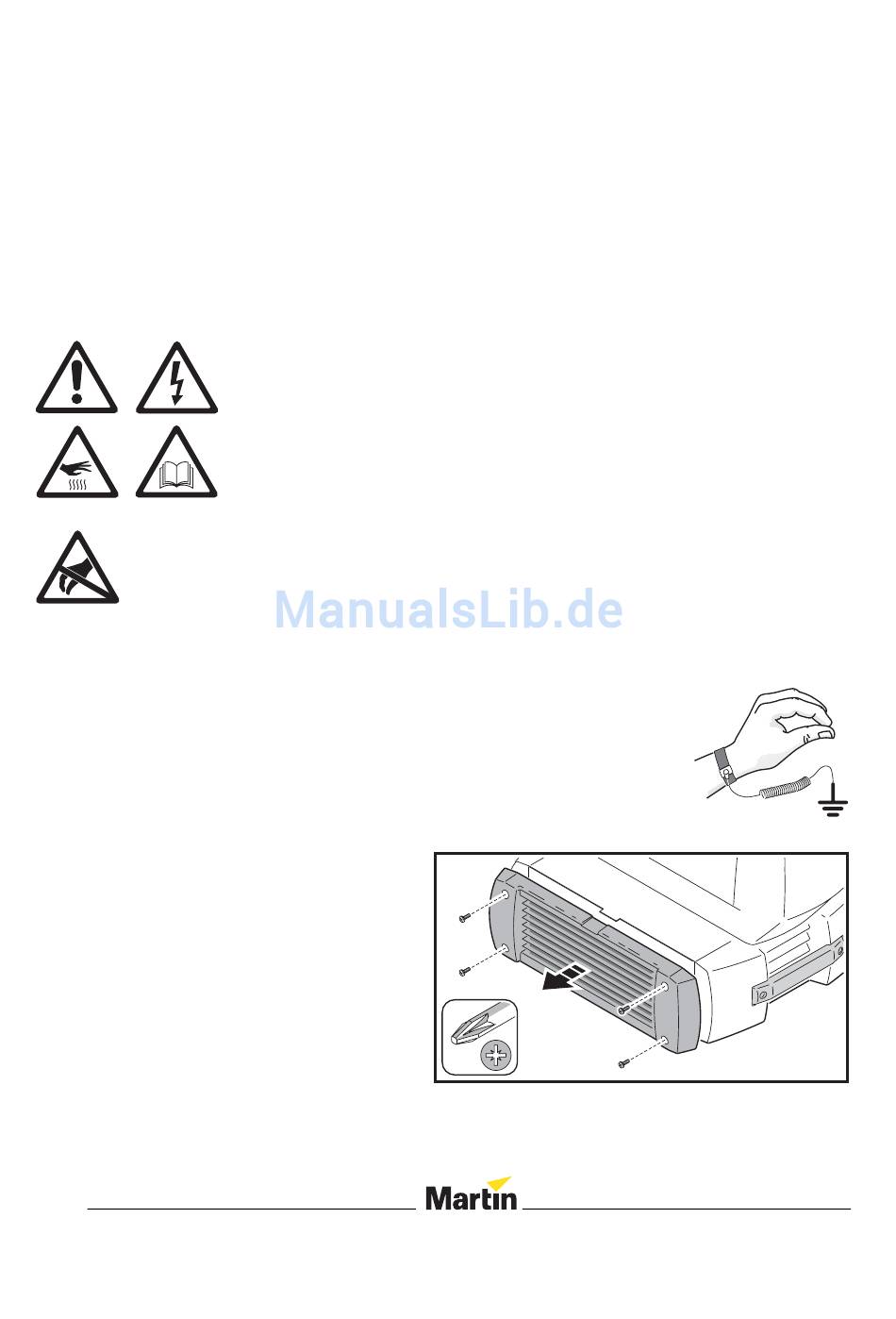

3. Siehe Bild 14. Die Dimmermodule
werden mit montierter
Basisabdeckung geliefert. Der
Dimmertyp ist auf der Oberseite des
Moduls angegeben. Lösen Sie die
Schrauben der hinteren Abdeckung
(gegenüber des Displays) und
ziehen Sie das Dimmermodul
vorsichtig aus der Basis. Achten Sie
auf die Anschlusskabel..
© 2006-2008 Martin Professional A/S, Dänemark. Alle Rechte vorbehalten. Die Vervielfältigung dieses Dokuments ist untersagt. Die gegebenen
Informationen können ohne vorherige Ankündigung geändert werden. Martin Professional A/S und alle verbundenen Firmen können nicht für Ver-
letzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes
oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. P/N 35060581, Rev. A
DEFAHR! Trennen Sie das Gerät allpolig vom Netz, lassen Sie es mindestens
20 Minuten abkühlen und lesen Sie die Sicherheitshinweise in der Bedienungs-
anleitung des MAC TW1 (verfügbar unter http://www.martin.com/service),
bevor Sie den internen Dimmer tauschen. Die Installation darf nur von
qualifizierten Technikern ausgeführt werden.
Bild 14: Dimmermodul entfernen
