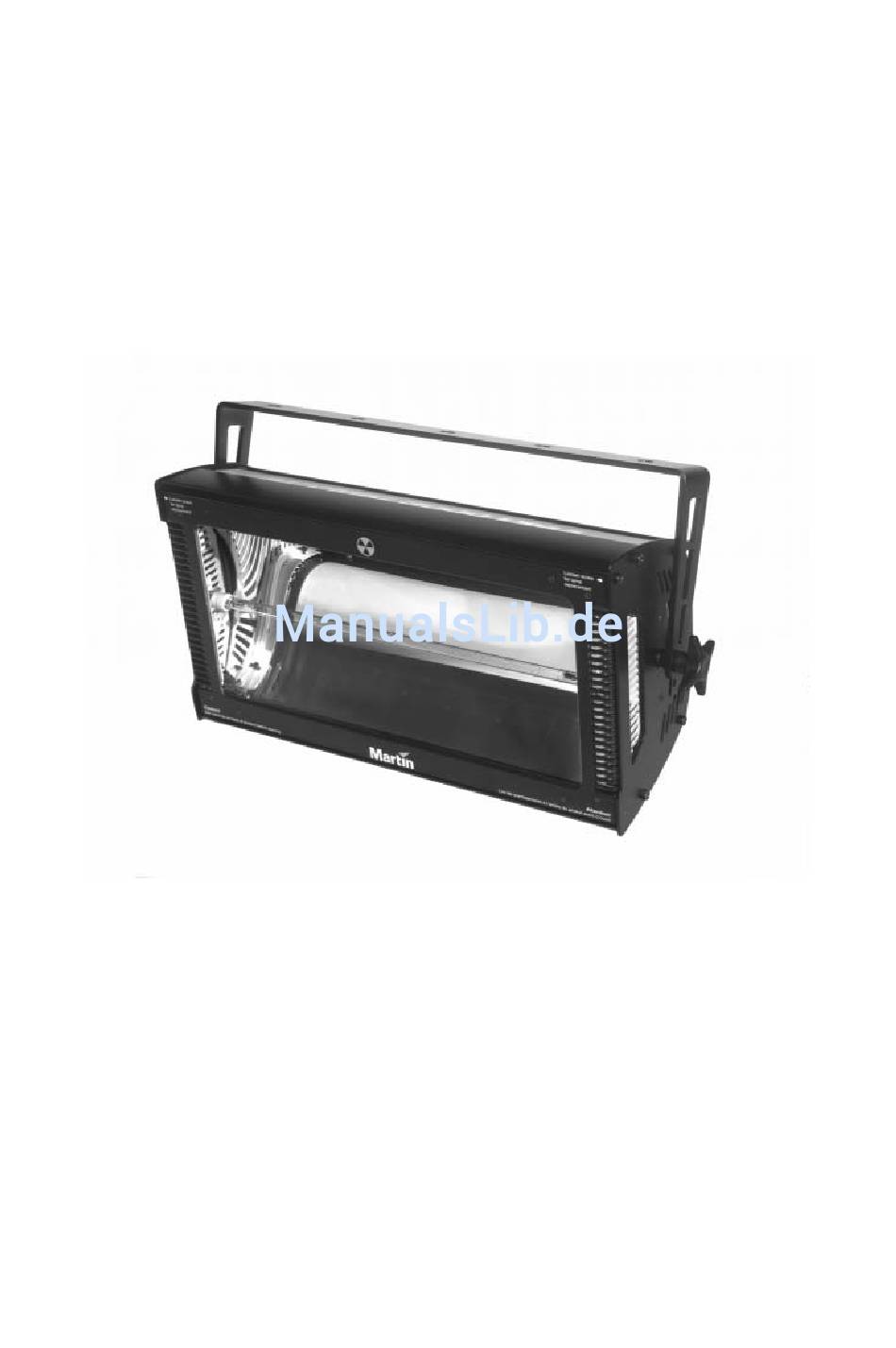

- Seite 1 Atomic 3000 Handbuch...
- Seite 2 5 x Ø12.20 © 2001-2005 Martin Professional A/S, Denmark. Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf ohne schriftliche Genehmigung der Martin Professional A/S, Dänemark, auf welche Weise auch immer, vervielfältigt werden. P/N 35060094 Rev. D...
-
Seite 3: Inhaltsverzeichnis
DMX-Protokolle ........24 Technische Daten ........25 Atomic 3000 Bedienungsanleitung... -
Seite 4: Sicherheitshinweise
Warnung: Dieses Produkt ist nur für professionellen Einsatz! Es ist kein Haushaltsgerät. Vom Atomic 3000 gehen Lebens- und Gesundheitsgefahren wie Feuer und Hitze, elektrische Schläge, ultraviolette Strahlung und Abstürze aus. Stroboskopeffekte können bei empfindlichen Personen epileptische Anfälle auslösen. Lesen Sie diese Anleitung bevor Sie das Gerät einschalten oder installieren. -
Seite 5: Schu Tz Vor Epileptischen Anfällen
• Setzen Sie das Gerät nicht in der Nähe von Treppen ein. • Informieren Sie alle beteiligten Personen über den Einsatz von Stroboskopeffekten. • Vermeiden Sie lange Phasen kontinuierlichen Blitzens und insbesondere Blitzfrequenzen zwischen 10 und 20 Blitzen / Sekunde. Atomic 3000 Bedienungsanleitung Sicherheitshinweise... -
Seite 6: Inbetriebnahme
260 V und 50-60 Hz an. Es müssen keine Einstellungen vorgenommen werden. Beachten Sie, dass die Lampe XOP 15-OF unter 125 V Spannung nicht arbeitet. Die Stromaufnahme des Atomic 3000 hängt von Lampentyp, Betriebsmodus und Einsatzbereich ab. Um Überlastungen zu vermeiden, sollten Sie jedem Gerät eine einzelne Versorgung, die mit 16 bis 20 A abgesichert ist, zuweisen. -
Seite 7: Netzst Ecker Installieren
Tabelle 1: Steckerbezeichnungen N S T A L L A T I O N Der Atomic 3000 kann in jeder Orientierung montiert werden. Der Befestigungsbügel weist 5 Bohrungen mit 12mm Durchmesser auf, um das Gerät direkt oder Befestigungsklemmen zu montieren. -
Seite 8: Aufhängen Des Geräts
Struktur. 3 Montieren Sie ein Sicherungsseil um Befestigungsbügel und Struktur. 4 Lösen Sie die Bügelschrauben und stellen Sie den gewünschten Winkel ein. Ziehen Sie die Schrauben wieder fest. 5 Schließen Sie die Stromversorgungs- und Datenkabel an. Inbetriebnahme Atomic 3000 Bedienungsanleitung... -
Seite 9: Blitzröhre
E T R I E B S M O D I D E R L I T Z R Ö H R E Der Atomic 3000 unterstützt verschiedene Betriebsmodi, die sich in der Versorgungsspannung der Blitzröhre unterscheiden. Die Einstellung „volle L e i s t u n g “... -
Seite 10: Austausch Der Blitzröhre
Die Ersatzlampen, die Sie über Martin beziehen können sind für den Einsatz mit einem Ionisierungsdraht vorbereitet. MAX Röhren ohne Ionisierungsdraht funktionieren im Atomic 3000 nicht. U S T A U S C H D E R L I T Z R Ö H R E Das Ende der Lebensdauer der Blitzröhre wird über die rote Flash LED an der... - Seite 11 Atomic 3000 Bedienungsanleitung Blitzröhre...
-
Seite 12: Controller-Betrieb
N S C H L U S S D E R A T E N L E I T U N G Der Atomic 3000 ist mit 3- und 5-poligen XLR-Verbindern für die datenübertragung ausgestattet. Die Belegung aller Verbinder ist identisch: Pin 1 Abschirmung, Pin 2 negatives Signal (-), Pin 3 positives Signal (+). -
Seite 13: Dmx Steuermodi
Steuersignale reagiert. Die Adresse kann im Bereich 1 bis 511 liegen und wird mit dem Address Dipschalter eingestellt. Der Atomic 3000 belegt abhängig vom DMX-Modus 1, 2, 3 oder 4 Kanäle. Wenn die Geräte unabhängig gesteuert werden sollen, muss jedem ein freier Adressbereich zugeordnet werden. - Seite 14 95 127 159 191 223 255 287 319 351 383 415 447 479 511 Tabelle 2: Dipschaltereinstellung - DMX-Adresse 2 3 4 5 2 3 4 5 2 3 4 5 2 3 4 5 Startkanal 2 Startkanal 14 Startkanal 46 Startkanal 100 Beispiele zur Adresseinstellung Controller-Betrieb Atomic 3000 Bedienungsanleitung...
-
Seite 15: Zusammenfassung Dmx-Steuerung
Zufällig: Das Gerät blitzt zufällig mit wechselnder Rate und Helligkeit. Mehrere miteinander verbundene Geräte arbeiten unabhängig voneinander. • Gewitter: Simulation von Gewitterblitzen. Die Blitzdauer ist nicht einstellbar. • Spikes: Die Röhre leuchtet zwischen den Blitzen gedimmt. Stellen Sie Blitzhelligkeit, -dauer und -rate normal ein. Atomic 3000 Bedienungsanleitung Controller-Betrieb... -
Seite 16: Blindereffekt
Um Einzelblitze zu erzeugen setzen Sie die Helligkeit und Blitzrate auf den Wert 0. Wenn Sie nun die Helligkeit ändern, wird ein Einzelblitz mit der programmierten Helligkeit, Dauer und Effekt ausgelöst. Die Änderung des Wertes von Kanal 1 löst einen Einzelblitz aus. Controller-Betrieb Atomic 3000 Bedienungsanleitung... -
Seite 17: Standalone-Betrieb
TANDALONE ETRIEB Dieser Abschnitt beschreibt den Betrieb des Atomic 3000 im Standalone-Modus ohne DMX-Steuerung oder Detonator. T A N D A L O N E L I T Z R A T E Programmierung des Standalone-Bet riebs 1 Schalten Sie das Gerät ein. -
Seite 18: Fernsteuerung Ein/Aus
Pin 10 ON Pin 10 OFF Schalter offen (aus) Schalter geschlossen (an) Tabelle 3: Standalone Fernsteuerung Sie können mehrere Geräte mit einem Schalter steuern, indem sie mit normalen Datenleitungen verbunden werden. Terminieren Sie die Datenkette nicht. Standalone-Betrieb Atomic 3000 Bedienungsanleitung... -
Seite 19: Fernsteuerungen
M C - 1 F E R N S T E U E R U N G Wenn der Atomic 3000 mit der Fernsteuerung MC-1 verbunden ist, blitzt er mit fester Rate, Dauer und Intensität wenn die Strobe-Taste des MC-1 gedrückt wird. -
Seite 20: Atomic Detonator
Terminieren Sie die Datenleitung bei Verwendung des Detonators nicht! Der Detonator wird mit einer 3-pol. XLR Datenleitung an den Atomic 3000 angeschlossen. Bis zu 20 weitere Atomic 3000s können in Serie - Ausgang zu Eingang - an die Fernsteuerung angeschlossen werden. Beachten Sie, dass die Datenleitung anders als bei DMX-Steuerungen nicht terminiert wird. -
Seite 21: Modus-Einstellung
L I N D E R E F F E K T Der Blindereffekt wird mit dem „Blinder Effect“-Taster ausgelöst. Die Helligkeit wird mit den Intensity-Schieber gesteuert. Während des Blindereffekts wird die Blitzröhre thermisch überwacht und bei Überhitzungsgefahr leistungsreduziert. Atomic 3000 Bedienungsanleitung Fernsteuerungen... -
Seite 22: Prog Rammieren Eines Lauflichts Üb Er Mehr Ere Geräte
2 3 4 5 2 3 4 5 2 3 4 5 2 3 4 5 2 3 4 5 2 3 4 5 2 3 4 5 2 3 4 5 2 3 4 5 Fernsteuerungen Atomic 3000 Bedienungsanleitung... -
Seite 23: Service
A K T U A L I S I E R U N G D E R S O F T W A R E Wenn Sie das Gefühl haben, die Firmware Ihres Atomic 3000 ist beschädigt, wenden Sie sich bitte an Ihren Martin-Händler. -
Seite 24: Dmx-Protokolle
DMX-P ROTOKOLLE 1 - K D M X - M A N A L O D U S Kanal Wert Prozent Funktion 0 - 5 0 - 1 Blackout 6 - 249 2 - 98 Blitzfrequenz, langsam bis schnell 250 - 255 98 - 100 Kontinuierlicher Blindereffekt 4 - K... -
Seite 25: Technische Daten
Minimaler Abstand zur beleuchteten Fläche: ....... .1 m Minimaler Freiraum um die Belüftungsöffnungen: ......0,1 m Atomic 3000 Bedienungsanleitung Technische Daten... - Seite 26 Atomic Colors für Atomic 3000........
