Inhaltszusammenfassung für Martin Professional Acrobat

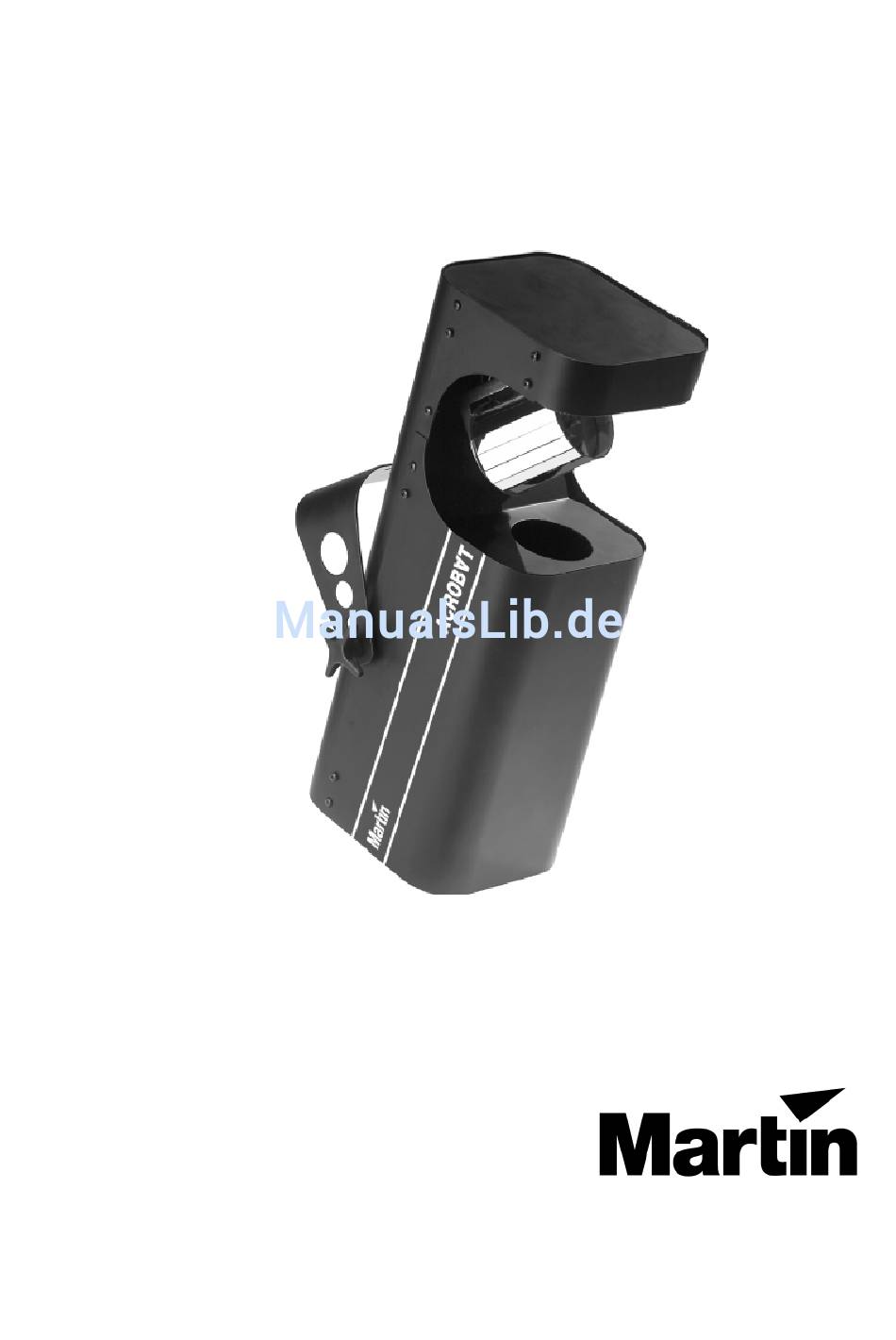

  • Seite 1 Acrobat Bedienungsanleitung...
  • Seite 2 © 1999 2001 Martin Professional A/S Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. Rev. 010410 F MG...
  • Seite 3: Inhaltsverzeichnis

    NHALTSVERZEICHNIS Inhaltsverzeichnis ....................... 3 Einführung ........................4 Austausch der Halogenlampe..................6 Anschluss der Netzspannung ..................7 Installation ........................8 Einstellungen der DIP- Schalter................10 Datenleitungen ......................13 Betrieb ........................15 Grundlegende Servicearbeiten ................. 18 Fehlerbehebung ....................... 19 DMX- Protokoll ......................20 Technische Daten.....................
  • Seite 4: Einführung

    INFÜHRUNG Vielen Dank, dass Sie sich für den Acrobat von Martin entschieden haben. Der Acrobat ist ein automatischer Lichteffekt für Diskotheken, der eine 250W Halogenlampe Lichtquelle verwendet. verfügt über Stroboskopeffekte, elektronische Vollbereichsdimmung, 18 kombinierte Farb-/ Goboeffekte, eine drehbare Spiegeltrommel variablem Schwenkbereich, manuelle Scharfstellung und kann entweder über DMX...
  • Seite 5: Lieferumfang

    LIEFERUMFANG Das Verpackungsmaterial wurde im Hinblick auf sicheren Transport des Gerätes entwickelt – verwenden Sie immer die Originalverpackung oder ein spezielles Flightcase wenn Sie das Gerät transportieren. Lieferumfang: • Halogenlampe (installiert) • Befestigungsbügel • 1 3-adriges IEC Netzkabel, Länge 3m •...
  • Seite 6: Austausch Der Halogenlampe

    USTAUSCH DER ALOGENLAMPE Der Acrobat ist ab Werk mit einer Philips Halogenlampe mit 500h Lebensdauer ausgerüstet. Diese Lampe wird in zwei Ausführungen angeboten; eine ökonomische Ausführung mit 500h Lebensdauer von Philips und eine Ausführung mit besonders hoher Lichtleistung und 50h Lebensdauer von Osram.
  • Seite 7: Anschluss Der Netzspannung

    NSCHLUSS DER ETZSPANNUNG WARNUNG ! Für sicheren Betrieb muss das Gerät geerdet werden WICHTIGER HINWEIS ! Überprüfen Sie die Spannungseinstellung bevor Sie das Gerät anschließen. Schließen Sie das Gerät nicht an Dimmersysteme (Versätze) an; die Elektronik des Gerätes kann dadurch beschädigt werden. Vor Gebrauch sollten Sie sich vergewissern, dass die Spannungseinstellung des Gerätes mit der lokalen Netzspannung übereinstimmt.
  • Seite 8: Installation

    NSTALLATION Der Acrobat kann mit Hilfe einer Befestigungsklemme (nicht im Lieferumfang enthalten) am Befestigungsbügel fest installiert werden. Er kann auch direkt wie weiter unten beschrieben auf dem Boden aufgestellt werden. Montieren Sie das Gerät nicht direkt neben Lautsprechern oder anderen Quellen starker Vibrationen.
  • Seite 9: Verwendung Des Hängebügels Als Bodenständer

    Materialien mindestens 0,1 Meter beträgt. Der Freiraum um die Ventilationsöffnungen muss mindestens 0,1 Meter betragen. VERWENDUNG DES HÄNGEBÜGELS ALS BODENSTÄNDER Der Acrobat kann auch direkt auf dem Boden aufgestellt werden, indem einerseits Hängebügel andererseits an einer Seite des Gehäuses aufliegt.
  • Seite 10: Einstellungen Der Dip- Schalter

    Adresseinstellung und spezielle Sonderfunktionen. EINSTELLEN DMX- ADRESSE Wenn der Acrobat mit dem DMX- Protokoll gesteuert werden soll müssen die DIP- Schalter auf die Startadresse eingestellt werden. Die Startadresse ist die erste Adresse, bei der das Gerät auf von der Steuerung gesendete Daten reagiert.
  • Seite 11 DIP- SCHALTERTABELLE Suchen Sie die entsprechende Adresse in der Tabelle. Die DIP- Schalterstellungen 1 – 5 sind links aufgeführt, 6 – 9 oberhalb der Adressen. „0“ bedeutet OFF, „1“ bedeutet ON. DIP- Schaltereinstellung 0 OFF 1 ON 128 160 192 224 256 288 320 352 384 416 448 480 129 161 193 225 257 289 321 353 385 417 449 481 130 162 194 226 258 290 322 354 386 418 450 482 131 163 195 227 259 291 323 355 387 419 451 483...
  • Seite 12: Spezielle Einstellungen

    SPEZIELLE EINSTELLUNGEN Die DIP- Schalter werden für spezielle Einstellungen im Stand- Alone- oder Master/Slave- Modus verwendet. Diese Einstellungen und die DIP- Schaltereinstellungen sind unten dargestellt. Stellung Funktion Musiktrigger Automatische Triggerung Stand-Alone Master- Gerät Stand-Alone Slave- Gerät Test- und Justageprogramm für Servicezwecke Normaler Betrieb Langsame Spiegelbewegung (für Master- Gerät) Schnelle Spiegelbewegung...
  • Seite 13: Datenleitungen

    Ihnen diese Datenleitungen in den verschiedensten Längen liefern. STECKVERBINDER Die Belegung der XLR- Verbindungen des Acrobat entspricht der DMX- Norm. Pin 1 ist die Masse, Pin 2 Signal – (cold), Pin 3 Signal + (hot). Es können einer oder mehrere Adapterkabel notwendig sein, um den MX-1 in die Datenleitung einzubinden, weil viele Geräte mit 5-poligen...
  • Seite 14: Aufbau Der Seriellen Datenkette

    AUFBAU DER SERIELLEN DATENKETTE 1. Verbinden Sie eine Datenleitung mit dem Ausgang der Lichtsteuerung. Falls die Lichtsteuerung einen 5-poligen Ausgang besitzt, benötigen Sie einen Adapter 5-pol. XLR- Stecker -> 3-pol. XLR- Buchse. 2. Verbinden Sie das erste Gerät mit der Datenleitung. Da die Reihenfolge der Verkabelung nicht von der Adresse eines Gerätes abhängig ist, sollten Sie, um unnötig lange Kabelwege zu vermeiden, den Ausgang der Lichtsteuerung mit dem Eingang des am nähesten montierten Gerätes...
  • Seite 15: Betrieb

    ETRIEB 6-KANAL DMX Damit der Acrobat mittels DMX betrieben werden kann, muss er, wie auf Seite 12 beschrieben, mit einem DMX- fähigen Steuerpult verbunden werden. Die DIP- Schalter müssen, wie auf Seite 9 beschrieben, auf die entsprechende DMX- Startadresse eingestellt werden.
  • Seite 16: Stand Alone-Betrieb

    1-KANAL DMX Der Acrobat kann auch, z.B. mit der optionalen Steuerung MC-1 oder jeder anderen DMX- Steuerung, im 1-Kanal DMX- Modus betrieben werden. Beachten Sie auch hier das Kapitel zum korrekten Aufbau der seriellen Datenkette. Wenn Sie die Steuerung MC-1 verwenden, müssen Sie die DMX- Adresse „1“...
  • Seite 17: Verbindung Der Geräte Für Master / Slave

    VERBINDUNG DER GERÄTE FÜR MASTER / SLAVE 1. Verbinden Sie den Ausgang eines Acrobat mit dem Eingang des nächsten Gerätes. 2. Verbinden Sie weitere Geräte miteinander. Es können maximal 32 Geräte miteinander verbunden werden. 3. Terminieren Sie die Datenkette an beiden Enden, indem Sie eine Abschlussbuchse in den Eingang des ersten Gerätes und einen...
  • Seite 18: Grundlegende Servicearbeiten

    RUNDLEGENDE ERVICEARBEITEN Innerhalb des Acrobat befinden sich keinerlei vom Anwender zu wartende Teile. Überlassen Sie jeden Service Ihrem Martin- Händler, dem Importeur oder einem Service- Zentrum. AUSTAUSCH DER SICHERUNG 1. Ziehen Sie das Netzkabel am Gerät ab. Öffnen Sie den Sicherungshalter und entfernen Sie die Sicherung 2.
  • Seite 19: Fehlerbehebung

    EHLERBEHEBUNG Problem Was ist passiert? Was ist zu tun? Eines oder mehrere Geräte Überprüfen Sie, ob die Keine Netzspannung funktionieren überhaupt nicht Steckdosen Strom führen und die Kabel eingesteckt sind Hauptsicherung defekt Ersetzen Sie die Sicherung Gerät führt einen Reset Die Datenleitung ist nicht Schließen Sie die durch, reagiert aber nicht...
  • Seite 20: Dmx- Protokoll

    DMX- P ROTOKOLL Kanal Wert Prozent Funktion Dimmer, Strobe, Reset Licht aus Dimmer, geschlossen → offen 5-154 2-60 155-169 61-66 Dimmer voll geöffnet Strobe, schnell → langsam 170-229 67-89 230-239 90-93 Stand-Alone, Musiktrigger 240-249 94-97 Stand-Alone, automat. Triggerung 250-255 98-100 Reset Parabolspiegel Stop...
  • Seite 21 DMX- Protokoll...
  • Seite 22: Technische Daten

    ECHNISCHE ATEN Abmessungen Abmessungen ............(LxBxH) 490x165x190 mm³ Gewicht ......................8 kg Temperaturen Maximale Umgebungstemperatur ..............40°C Maximale Gehäusetemperatur ...............60°C Ansteuerung Datenein-/ausgang ....3-pol. XLR, pin1 Masse, pin 2 – (cold), pin 3 + (hot) Steuerprotokoll ..............USITT DMX-512 (1990) DMX- Kanäle .....................1/6 Stromversorgung Netzanschluss ..............
  • Seite 23 DMX- Protokoll...
