Montage
Der MAC TW1 kann auf den Boden gestellt oder in beliebiger Orientierung an einer Truss befestigt werden.
Die Montagepunkte für die Klemmenadapter ermöglichen die parallele oder lotrechte Montage der
Klemmen zur Vorderseite der Basis (siehe Bild 5).
GEFAHR! Befestigen Sie das Gerät immer mit zwei Klemmen. Verriegeln Sie die
Schnellverschlüsse der Klemmen durch eine Vierteldrehung im Uhrzeigersinn. Montieren
Sie das vorgeschriebene Fangseil ausschließlich am Ankerpunkt für das Fangseil
(„SAFETY WIRE"). Montieren Sie das Fangseil niemals an den Griffen der Basis.
Montage des Gerätes an einer Truss
1. Vergewissern Sie sich, dass die Befestigungsklemmen (nicht im Lieferumfang) unbeschädigt und für
das 10-fache Gewicht des Geräts zugelassen sind. Vergewissern Sie sich, dass die tragende Struktur
mindestens für das 10-fache Gewicht aller montierten Geräte, Kabel, Hilfsmittel etc. zugelassen ist.
2. Verschrauben Sie die Befestigungsklemmen und den Klemmenadapter mit einer M12-Schraube
(Festigkeit 8.8 oder besser) und einer selbstsichernden Mutter.
3. Setzen Sie die Klemme auf zwei
passende Montagepunkte in der
Basis des Geräts. Führen Sie die
Schnellverschlüsse ein und drehen
Sie die Verschlüsse eine viertel
Umdrehung im Uhrzeigersinn.
Installieren Sie die zweite Klemme.
4. Sperren Sie den Bereich unterhalb
des Arbeitsbereichs ab. Befestigen
Sie das Gerät von einer stabilen
Plattform aus so, dass der Pfeil an der
Basis zur zu beleuchtenden Fläche
hin zeigt. Ziehen Sie die Klemmen
fest.
5. Montieren Sie ein Fangseil, das für
das 10-fache Gewicht des Geräts
ausgelegt ist. Der Ankerpunkt kann
einen Karabiner aufnehmen.
6. Die Tiltsperre muss gelöst sein.
7. Vergewissern Sie sich, dass der
Abstand zu brennbarem Material und
zur beleuchteten Fläche mindestens
0,5 Meter beträgt und sich kein leicht
entzündliches Material in der Nähe
des Geräts befindet.
8. Der Mittenabstand zwischen zwei
MAC TW1 muss mindestens 550 mm betragen. Vergrößern Sie den Abstand, wenn Zubehör vor der
Frontlinse montiert wurde. Überprüfen Sie den Freigang des Bügels und des Kopfes.

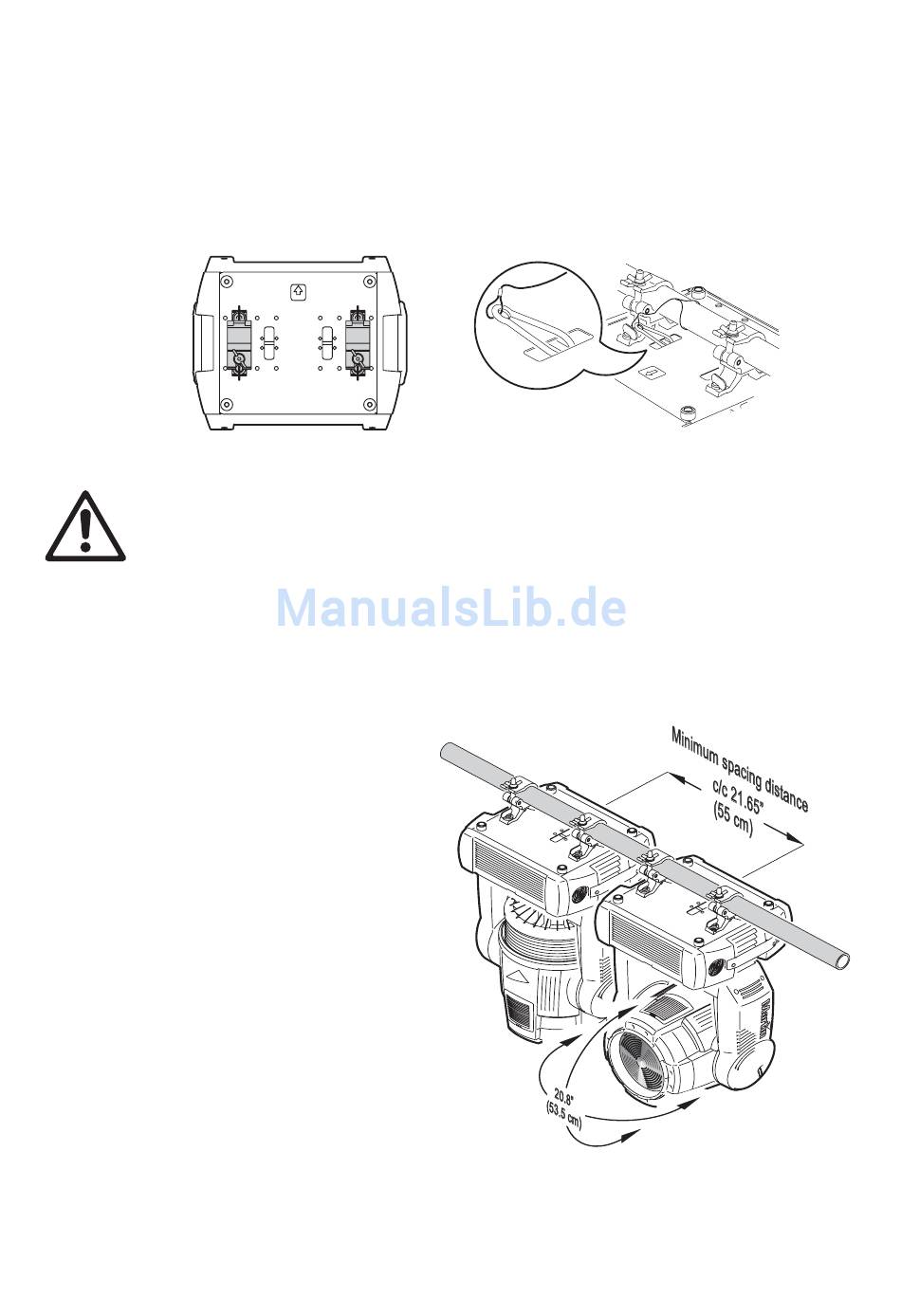

Bild 5: Positionen der Klemmenadapter und Ankerpunkte des Fangseils
Bild 6: Kopfbewegung und Mittenabstand
