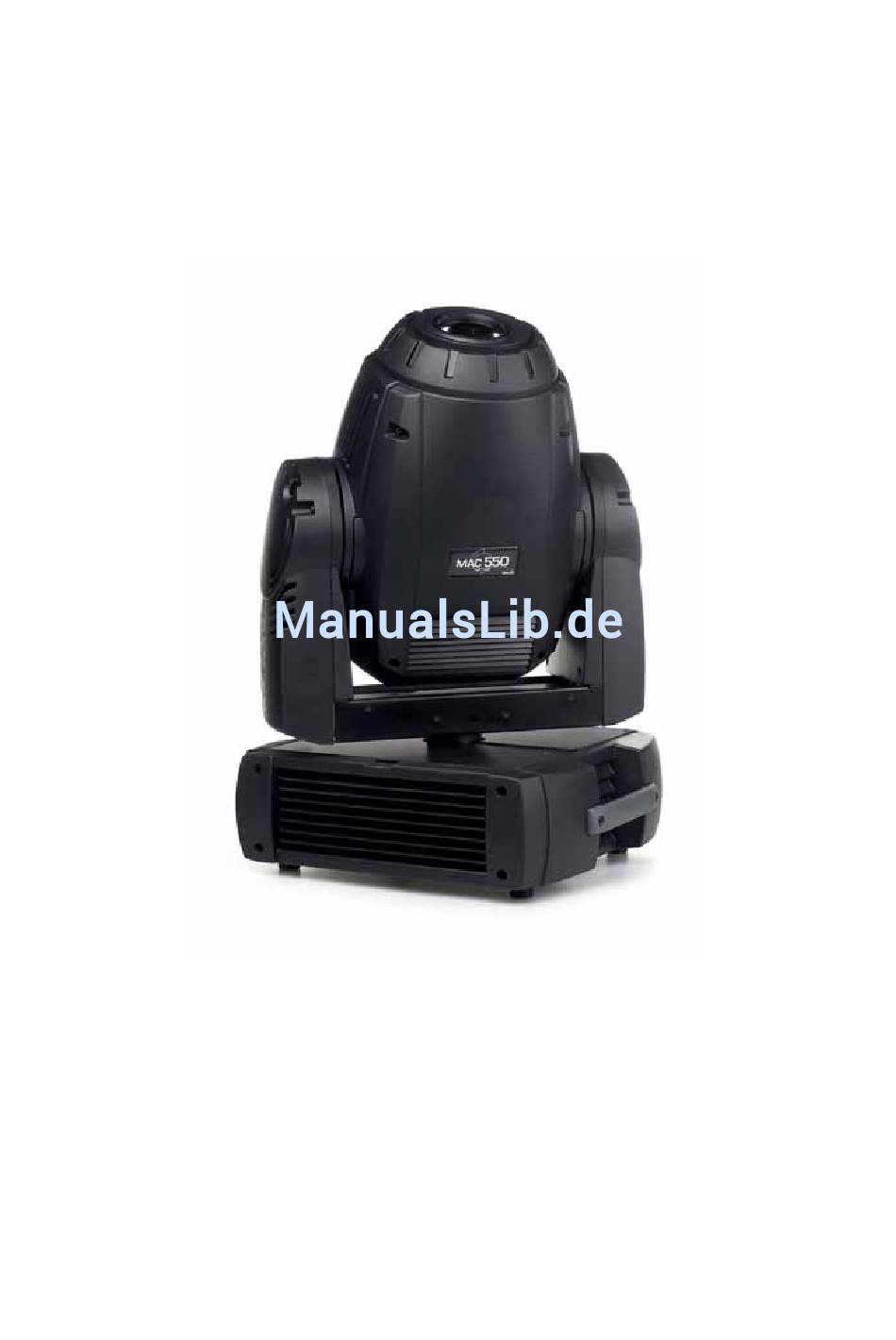

- Seite 1 MAC 550 Profile Handbuch...
- Seite 2 120° 120° 14° 30° 270° 270° Abmessungen in Millimeter © 2003 Martin Professional A/S, Dänemark Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. P/N 35060136, Rev. D...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ................. . . 4 Sicherheitshinweise . -
Seite 4: Einführung

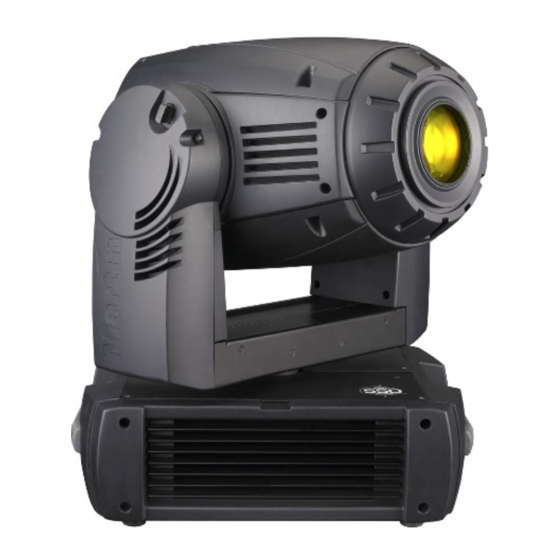

INFÜHRUNG Vielen Dank für Ihre Wahl des Martin MAC 550 Profile. Dieser kopfbewegte Projektionsscheinwerfer verwendet eine 400W Entladungslampe als Lichtquelle. Er verfügt über einen kombinierten mechanischen Vollbereichsdimmer / Shutter, 16 dichroitische Farbfilter auf 2 sich überlappenden Rädern, sechs drehbare Gobos mit 16 bit Positioniergenauigkeit, neun feste Gobos, ein austauschbares Gobo-Animationrad, ein drehbares 3-fach Prisma, Iris, Fokus- und Zoom-Objektiv, 540°... -
Seite 5: Lieferumfang
• Sperren Sie bei Montage oder Demontage den Arbeitsbereich unterhalb des Geräts. Lieferumfang Der MAC 550 Profile wird entweder in einem Transportkarton oder einem Doppelflightcase, das speziell für den optimalen Schutz des Geräts während des Transports entwickelt wurde, geliefert. Folgendes Zubehör wird mit dem Gerät geliefert:... -
Seite 6: Leuchtmittel
EUCHTMITTEL Über die Entladungslampe Der MAC 550 Profile ist für zweiseitig gesockelte 400 W Entladungslampen geeignet. Zwei Typen sind freigegeben: Die Osram HTI 400 W/D3 und die Philips MSR 400 SA/DE Gold. Beide Leuchtmittel haben 7.500K Farbtemperatur. Das Osram Leuchtmittel hat 1.00 h, das Philips 750 h mittlere Lebensdauer. Beide Leuchtmittel können heiß... - Seite 7 Justieren Sie das Leuchtmittel sorgfältig. Ein zu starker hot-spot kann Komponenten des Geräts beschädigen. 1 Schalten Sie den MAC 550 Profile ein und warten Sie, bis der Reset beendet ist. Zünden Sie das Leuchtmittel über eine Steuerung oder das Gerätemenü und richten Sie den offenen, weißen Strahl auf eine ebene Oberfläche.
-
Seite 8: Stromversorgung
Setzen Sie die passenden Sicherungen in den Sicherungshalter neben dem Netzschalter ein. Anpassen der Netzspannungseinstellung Sie können den MAC 550 Profile an Netzspannungen zwischen 100 - 120 V oder 200 - 240 V mit Netzfrequenzen 50/60 Hz betreiben. Ab Werk ist das Gerät auf 200 - 240 V Wechselspannung eingestellt. -
Seite 9: Datenverbindung
Verwenden Sie immer nur einen Dateneingang und einen Datenausgang. Der MAC 550 Profile ist mit 3- und 5-poligen XLR-Verbindern für den Datenein- und ausgang ausgestattet. Alle Verbinder sind wie folgt belegt: pin1 Abschirmung, pin2 cold (-), pin3 hot (+). Die Pins 4 und 5 sind nicht belegt. -
Seite 10: Montage
ONTAGE Der MAC 550 Profile kann auf dem Boden aufgestellt oder an einer Truss befestigt werden. Das Camlock-System ermöglicht die schnelle und einfache Montage der Befestigungsklemmen in 2 Positionen (siehe Bild 6). Bild 6: Montagepositionen der Klemmadapter Warnung! Verwenden Sie immer 2 Klemmen, um das Gerät zu montieren. Verriegeln Sie beide Schnellverschlüsse jeder Klemme. -
Seite 11: Erätemenü
Die DMX-Adresse oder Startadresse, ist der erste Kanal, ab dem das Gerät auf Befehle von der Steuerung reagiert. Um jedes Gerät unabhängig voneinander zu steuern, müssen Sie ihnen einen eigenen Adressbereich zuordnen. Zwei MAC 550 Profile können über die selbe Startadresse verfügen, sie reagieren dann identisch und können nicht unabhängig gesteuert werden. Gleiche Startadressen können sinnvoll sein, wenn eine Fehlerdiagnose gestellt werden soll oder die Geräte symmetrisch agieren sollen,... - Seite 12 3 s nach dem Schließen des Dimmers eine dunkle Farbe in den Strahlengang, um Streulicht nach dem Dimmer zu absorbieren. Das Farbrad benötigt beim Öffnen des Dimmers Sekundenbruchteile, um auf die offene Position zu fahren - wenn dieses Verhalten störend ist, sollte die Option nicht verwendet werden. MAC 550 Profile...
-
Seite 13: Betriebsinformationen
Betriebsinformationen B e t r i e b s s t u n d e n Das Menü > ermöglicht das Auslesen der gesamten Betriebsstunden des Geräts ( der Lampen- Betriebsstunden ( ) und der Lampenzündungen ( ). Diese Werte werden jeweils in einem rücksetzbaren Zähler ( ) und in einem nicht rücksetzbaren Zähler, der die Gesamtstunden / -zündungen seit Produktion des Geräts anzeigt (... - Seite 14 Siehe Seite 38. S o f t w a r e u p l o a d Dieser Befehl ( > ) bereitet das Gerät für einen Firmware update vor. Dieser Befehl wird normaler weise vom Uploader gegeben. MAC 550 Profile...
-
Seite 15: Effekte
FFEKTE Dieser Abschnitt beschreibt die Funktionen des MAC 550 Profile. Das Gerät verfügt über zwei DMX-Modi, Grundmodus und erweiterter Modus. Der erweiterte Modus belegt sechs DMX-Kanäle mehr als der Grundmodus und bietet alle Funktionen des Grundmodus. Zusätzlich werden die Funktionen Dimmer, Farbräder, Iris, Zoom und Fokus mit 16 bit aufgelöst. -
Seite 16: Farbe
Fokus und Zoom Das Fokusobjektiv fokussiert den Lichtstrahl im Bereich 2 m bis unendlich. Das Zoom-Objektiv dient zum stufenlosen Einstellen des Streuwinkels zwischen 14° und 30°. Im erweiterten Modus können Fokus und Zoom mit hoher Auflösung gesteuert werden. MAC 550 Profile... -
Seite 17: Pan Und Tilt
Pan und Tilt Pan und Tilt werden über die Kanäle 22 bis 25 (Kanäle 16 bis 19 im Grundmodus) gesteuert. Der Steuerkanal zur Grobeinstellung setzt die ersten 8 bit (most significant byte oder MSB), der Steuerkanal zur Feineinstellung setzt die zweiten 8 bit (least significant byte oder LSB) der 16 bit breiten Auflösung. Der Feinkanal löst mit anderen Worten die Schritte des Grobkanals auf. -
Seite 18: Optische Konfiguration
ONFIGURATION Farbräder Der MAC 550 Profile enthält zwei sich überlappende Farbräder mit jeweils 8 austauschbaren Farbfiltern und einer offenen Position. Farbrad 1 ist näher am Leuchtmittel, Farbrad 2 ist näher an der Frontlinse. Bild 7 zeigt die Filterpositionen von der Frontlinse aus gesehen. Im DMX-Protokoll finden Sie die Farben, die ab Werk bestückt sind. -
Seite 19: Gobos
G o b o s m i t A n w e n d e r m o t i v e n Martin Professional bietet eine große Auswahl an Gobos für den MAC 550 Profile an. Der Scheinwerfer verwendet die selbe Gobogröße wie der MAC 500. Weitere Informationen finden Sie auf unserer web site www.martin.com. - Seite 20 Die Fokussierung ist am einfachsten, wenn die beschichteten Seiten der Gobos in einer Ebene liegen. Die ab Werk im MAC 550 Profile sind so montiert. Wenn ein Glasgobo wegen zu hoher Hitze zerstört werden könnte, sollte die stärker reflektierende Seite zum Leuchtmittel zeigen.
-
Seite 21: Austauschen Drehbarer Gobos
Austauschen drehbarer Gobos Wichtig! Das Gobo kann heraus fallen, wenn die Haltefeder verkehrt herum montiert wird. 1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen. 2 Blockieren Sie den Kopf mit der Unterseite nach oben und entfernen Sie die untere Abdeckung. -
Seite 22: Animationrad
Animationrad Der MAC 550 Profile wird mit dem installierten Goborad “Radial breakup” geliefert. Drei zusätzliche Animationsräder sind ab Lager erhältlich. Spiral breakup (optional) Radial breakup (installiert) Coarse tangential (optional) Linear breakup (optional) P/N 62325049 P/N 62325048 P/N 62325051 P/N 62325050 Bild 12: MAC 550 Profile Animationräder... - Seite 23 4. Achten Sie beim Einbau auf den richtigen Sitz des Zahnriemens. Bild 14: Removing the prism 5. Montieren Sie alle Abdeckungen und lösen Sie die Tiltsperre, bevor Sie das Gerät einschalten. Optische Konfiguration...
-
Seite 24: Regelmässige Wartung
EGELMÄSSIGE ARTUNG Der MAC 550 Profile muss regelmäßig gereinigt werden. Die Reinigungsintervalle hängen stark von den Umgebungsbedingungen ab. Es ist sehr wichtig, die Reinigungshinweise in diesem Abschnitt zu beachten. Überlassen Sie alle Wartungsarbeiten die hier nicht beschrieben werden qualifiziertem Martin Wartungspersonal. - Seite 25 4. Drehen Sie die Oberseite des Kopfs nach unten. Drehen Sie die Zahnscheibe des Fokusantriebs von Hand im Uhrzeigersinn, bis das Fokusobjektiv den vorderen Anschlag erreicht. Drehen Sie den Kopf Oberseite des Kopfes Bild 17: Fokusschlitten nach vorne bewegen 5. Drehen Sie den Kopf um. Schieben Sie das Prisma nach vorne, indem Sie seinen Antriebsriemen bewegen.
-
Seite 26: Ausbauen Des Dimmermoduls
Die Reinigungsintervalle hängen stark von den Einsatzbedingungen des Geräts ab. Deswegen ist es unmöglich, genaue Reinigungsintervalle für den MAC 550 Profile anzugeben. Die Lüfter setzen sich durch Staub- und Nebelpartikel in der Luft zu - in extremen Fällen kann das Gerät schon nach wenigen Betriebsstunden eine Reinigung erfordern. -
Seite 27: Schmierung
Bedarf von Ihrem Martin-Händler erneuert werden kann. Austausch der Lampenfassung Die Lampenfassung des MAC 550 Profile verbraucht sich im Laufe der Zeit durch die hohen Ströme, mit denen die Kontakte belastet werden. Der Austauschzeitpunkt ist nicht fix, wir empfehlen den Austausch nach spätestens 4000 h Betriebsstunden. -
Seite 28: Installation Neuer Firmware
Vor der Installation neuer Firmware müssen folgende Voraussetzungen erfüllt sein: • Sie benötigen die MAC 550 Profile Update-Datei, die Sie im Support-Bereich der Martin web site finden (http://www.martin.com). • Sie benötigen das Martin Software Uploader Programm, Version 5.0 oder höher, das Sie zum Download im Support-Bereich der Martin web site finden. -
Seite 29: Dmx Protokoll
DMX P ROTOKOLL Basic Extende DMX Wert Prozent Funktion Mode d Mode Shutter, Strobe, Reset, Leuchtmittel zünden / löschen 0 - 19 0 - 7 Shutter geschlossen 20 - 49 8 - 19 Shutter offen 50 - 72 20 - 28 Strobe, schnell ->... - Seite 30 192 - 203 75 - 79 Gobo 1, langsam -> schnell Gobodrehung mit kontinuierlicher Rotation 204 - 229 80 - 90 Drehung im Uhrzeigersinn, langsam -> schnell 230 - 255 90 - 100 Drehung gegen Uhrzeigersinn, schnell -> langsam MAC 550 Profile...
- Seite 31 Basic Extende DMX Wert Prozent Funktion Mode d Mode Goborad, Drehung, grob (MSB) Wenn Indizierung gewählt: 0 - 255 0 - 100 Drehwinkel, 0 - 395° Wenn kontinuierliche Drehung gewählt: 0 - 2 Keine Drehung 3 - 127 1 - 50 Im Uhrzeigersinn, langsam ->...
- Seite 32 Zoom, fein (LSB) Pan, grob (MSB) 0 - 255 0 - 100 Links -> rechts Pan, fein (LSB) 0 - 255 0 - 100 Links -> rechts Tilt, grob (MSB) 0 - 255 0 - 100 Oben -> unten MAC 550 Profile...
- Seite 33 Basic Extende DMX Wert Prozent Funktion Mode d Mode Tilt, fein (LSB) 0 - 255 0 - 100 Oben -> unten Pan/Tilt-Geschwindigkeit 0 - 2 0 - 1 Tracking 3 - 242 1 - 95 Schnell -> langsam 243 - 245 Tracking, PTSP SLOW (überschreibt Menü) 246 - 248 96 - 97...
-
Seite 34: Erätemenü
Gobo- und Effekträder nehmen den kürzesten Weg (über offen) Gobo- und Effekträder drehen nie über die offene Position dI M1 Dimmer simuliert Glühlicht-Verhalten Dimmerkurve linear Alle Einstellungen (außer Kalibrierung) auf Werkseinstellung Benutzerdefinierte Konfiguration laden Benutzerdefinierte Konfiguration speichern Tabelle 2: Gerätemenü MAC 550 Profile... - Seite 35 Menü Pfad Optionen Bedeutung (Grundeinstelung fett gedruckt) Gesamtbetriebsstunden seit Herstellung Gesamtbetriebsstunden seit Zählerrückstellung, siehe Seite 13 Leuchtmittel-Betriebsstunden seit Herstellung des Scheinwerfers Leuchtmittel-Betriebsstunden seit Rückstellung, siehe Seite 13 Lampenzündungen seit Herstellung des Scheinwerfers Lampenzündungen seit Zählerrückstellung, siehe Seite 13 Temperatur im Kopf Temperatur in der Basis CPU Firmwareversion DMX Übertragungsgeschwindigkeit in Paketen / s...
- Seite 36 Vertikale Position (Drehung) Horizontale Position (Drehung) Position 1 (Index) Position 2 (Index) Position 3 (Index) Position 4 (Index) Drehgeschwindigkeit 4 (Drehung) Drehgeschwindigkeit 3 (Drehung) Drehgeschwindigkeit 2 (Drehung) Drehgeschwindigkeit 1 (Drehung) Position (Index) oder Geschwindigkeit (Drehung) Tabelle 2: Gerätemenü MAC 550 Profile...
- Seite 37 Menü Pfad Optionen Bedeutung (Grundeinstelung fett gedruckt) Prisma einfahren, keine Drehung Prisma ausfahren Prisma einfahren; schnell, mittel, langsam in beiden Richtungen drehen Irisdurchmesser. Enter drücken und Iris einstellen. Iris geschlossen Schnell pulsierend öffnen Langsam pulsierend öffnen Schnell pulsierend schliessen Langsam pulsierend schliessen c on t .
-
Seite 38: Untermenü „Adjustment
Zoom, Fokus und Prisma initialisieren Pan und Tilt in Neutralposition Pan neutral, Tilt unten Pan neutral, Tilt oben Pan links, Tilt neutral Pan rechts, Tilt neutral Pan links, Tilt unten Pan rechts, Tilt oben Tabelle 3: Untermenü „Adjustment“ MAC 550 Profile... -
Seite 39: Kurzbefehle Gerätemenü
URZBEFEHLE ERÄTEMENÜ Ab Firmware Version 2.0 sind folgende Kurzbefehle im Gerätemenü des MAC 550 Profile verfügbar. Kurzbefehl Funktion [Menu] halten und [Up] drücken Reset [Enter] halten und [Up] drücken Leuchtmittel zünden [Enter] halten und [Down] drücken Leuchtmittel löschen [Menu] halten und beim Einschalten [Enter] Pan und Tilt deaktivieren drücken... -
Seite 40: Displaymeldungen
...ein interner Programmfehler vorliegt. Wenden Sie sich an den Martin-Service..der Lichtsensor 1 defekt ist. Wenden Sie sich an den Martin-Service..der Thermoschalter oder Jumper PL47 Wenden Sie sich an den Martin-Service. defekt ist. Tabelle 4: Displaymeldungen MAC 550 Profile... -
Seite 41: Fehlerbehebung
EHLERBEHEBUNG Problem Mögliche Ursache(n) Behebung Keine Spannungsversorgung. Netzschalter auf "Ein"? Netzkabel eingesteckt? Eines oder mehrere Geräte Hauptsicherung(en) (neben dem Netzkabel) Gerät allpolig vom Netz trennen. Sicherung(en) zeigen überhaupt keine defekt. austauschen. Reaktion. Zusatzsicherung(en) defekt (auf dem Gerät allpolig vom Netz trennen. Sicherung(en) Mainboard in der Basis. -
Seite 42: Steckerbelegung Hauptplatine
TECKERBELEGUNG AUPTPLATINE MAC 550 Profile... -
Seite 43: Mac 550 Profile Techn . Daten
Schutzklasse ................IP 20 MAC 550 Profile Techn. Daten... - Seite 44 MAC 550 Profile, im Transportkarton ........
