Inhaltszusammenfassung für Martin Professional Wizard

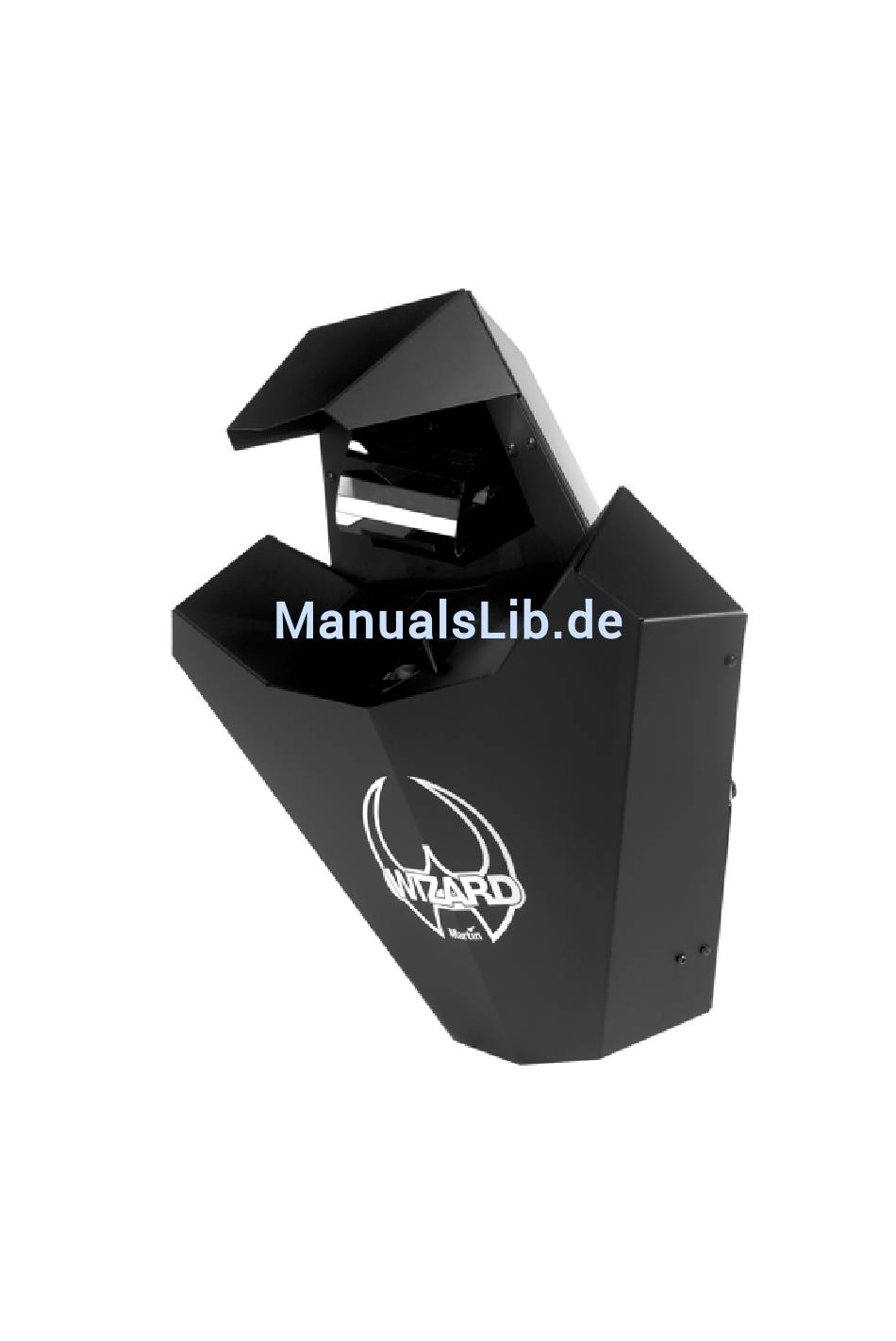

- Seite 1 Wizard Bedienungsanleitungl...
- Seite 2 6 Hängebügel 7 Lampengehäuse 8 Knebelschrauben 9 Fokuseinstellung Gehäuseschrauben © 2001 Martin Professional A/S, Denmark. Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf ohne schriftliche Genehmigung der Martin Professional A/S, Dänemark, auf welche Weise auch immer, vervielfältigt werden. Rev. 010709 A MG...
-
Seite 3: Inhaltsverzeichnis
Wizard Sicherheitshinweise ........ -
Seite 4: Einführung

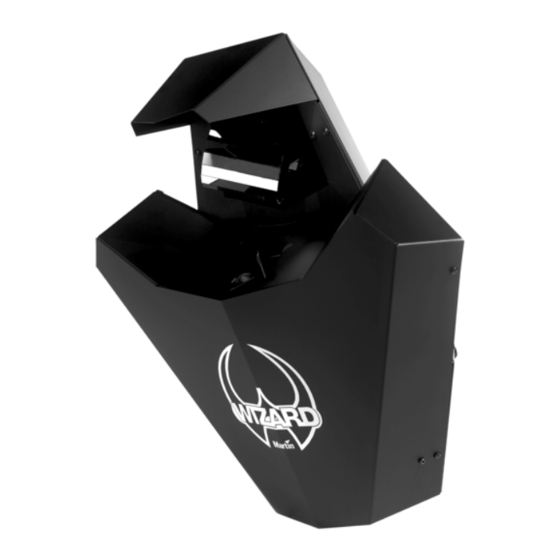

INFÜHRUNG Vielen Dank für Ihre Wahl des Martin Wizard. Der Wizard ist ein automatischer Effektscheinwerfer mit folgenden Funktionen: • Strobe-Effekte • Sieben Farben, acht Farbteilungseffekte und zwei weiße Positionen • 13 Gobos plus offen • Ein rotierender Parabolreflektor • Eine rotierende Spiegeltrommel mit einstellbarem Winkel •... -
Seite 5: Schut Z Vor Verbrennungen Und Feuer
Schut z gegen elektri sche St romschläge • Trennen Sie das Gerät allpolig von der Stromversorgung, bevor Sie das Leuchtmittel oder eine Sicherung wechseln oder das Gerät verstauen. • Erden Sie das Gerät immer elektrisch. • Verwenden Sie nur Spannungsversorgungen, die den lokalen und allgemeinen Vorschriften genügen und abgesichert sind sowie über einen Fehlerstromschutz- schalter (FI-Schalter) verfügen. -
Seite 6: Lieferumfang
Das Verpackungsmaterial wurde sorgfältig entwickelt, um das Gerät während des Transports vor Beschädigung zu schützen - verwenden Sie es immer, wenn Sie das Gerät transportieren. Der Wizard wird mit folgendem Zubehör geliefert: • Netzkabel, l=1,5m, mit Kaltgerätestecker • Bedienungsanleitung Wizard Bedienungsanleitung... -
Seite 7: Stromversorgung
TROMVERSORGUNG Die Netzspannung, auf die der Wizard eingestellt wurde, ist auf dem Seriennummernschild auf der Rückseite des Wizard angegeben. Vergewissern Sie sich, dass die örtliche Netzspannung dieser Spannung entspricht, bevor Sie das Gerät anschliessen. Wenden Sie sich an Ihren Martin Händler, wenn die örtliche Netzspannung um mehr als fünf Prozent abweicht. -
Seite 8: Einstellen Der Netzspannung
Aufkleber auf dem Transformator. 5 Schließen Sie am Ballast das BRAUNE Kabel an den Anschluß, der in obiger Tabelle vorgeschrieben wird, an. Die Anschlußbezeichnung befindet sich auf einem Aufkleber auf dem Ballast. 6 Montieren Sie den Deckel. Wizard Bedienungsanleitung... -
Seite 9: Montage
ONTAGE Der Wizard kann direkt an einer passenden Oberfläche oder mit einer Klemme, die am Hängebügel befestigt wird, in einem Rig montiert werden. Der optionale Bodenständer ermöglicht den stehenden Betrieb. Warnung! Verwenden Sie immer eine zweite Absturzsicherung. Sperren Sie während der Montage den Bereich unterhalb des Geräts. -
Seite 10: Montage Des Wizard In Einem Rig
Montage des Wizard in einem Rig 1 Wenn Sie das Gerät mit Klemmen montieren, vergewissern Sie sich, dass die Klemme (nicht im Lieferumfang) unbeschädigt und für das 10-fache Gewicht des Geräts ausgelegt ist. Montieren Sie die Klemme mit einer M12-Schraube der Festigkeit 8.8 (oder besser) und einer selbstsichernden Mutter oder wie vom... -
Seite 11: Betrieb Auf Dem Boden
B E T R I E B A U F D E M B O D E N Um den Wizard auf dem Boden stehend zu betreiben, müssen Sie den optionalen Bodenständer (P/N: 91606008) verwenden. 1 Befestigen Sie den Bodenständer am Hängebügel. Der Ausleger des Ständers ist auf einer Seite länger. -
Seite 12: Datenanschluss
Die XLR-Datenverbinder sind wie folgt zu belegen: pin 1 Masse, Pin 2 Signal - (cold), Pin 3 Signal + (hot). Dies ist die vorgeschriebene DMX-Pinbelegung. Unter Umständen kann die Verwendung eines oder mehrerer Adapter zum Anschluss des Wizard an den Controller oder andere Geräte sein. 5-pol. -> 3-pol. 3-pol. -> 5-pol. -
Seite 13: Aufbau Der Datenlinie
Aufbau der Datenlinie 1 Verbinden Sie den Datenausgang des Controllers mit der Datenleitung. Wenn der Controller über einen 5-poligen Ausgang verfügt, müssen Sie einen 5-pol. auf 3- pol. Adapter (Art.-Nr. 11820005) verwenden. 2 Führen Sie die Datenleitung vom Controller zum ersten Gerät und verbinden Sie sie mit dem Dateneingang des Geräts. -
Seite 14: Stand-Alone Betrieb
TAND LONE ETRIEB Der Wizard kann ohne Steuerung im Stand-Alone Betrieb betrieben werden. Er kann als Einzelgerät oder im Verbund mit anderen Wizards im Master/Slave Betrieb verwendet werden. Der Stand-Alone Betrieb kann auf verschiedene Weise beeinflußt werden. Die verschiedenen Optionen werden mit den Dipschaltern eingestellt und im Folgenden beschrieben. -
Seite 15: Verbinden Der Gerät E F Ür Mast Er / Sl Ave Bet Rieb
Verbinden der Gerät e f ür Mast er / Sl ave Bet rieb 1 Verbinden Sie den Datenausgang eines Wizard mit dem Dateneingang des nächsten Wizard. 2 Verbinden Sie auf diese Weise weitere Wizards miteinander. Sie können bis zu 32 Geräte miteinander verbinden. -
Seite 16: Stand-Alone Einstellungen
Andere Farbe als Mastergerät Anderes Gobo als Mastergerät Spiegeltrommel Slave dreht sich in anderer Richtung als Mastergerät Trommel kippt invers zur Mastertrommel Beachten Sie, dass bei ausgeschalteter Option „langsame Bewegung“ die Bewegung schnell erfolgt. Drehung Spiegeltrommel Kippen der Spiegeltrommel Wizard Bedienungsanleitung... -
Seite 17: Betrieb
MC-1 B ETRIEB Der Wizard ist voll kompatibel zum Martin MC-1 Controller. Dieser Abschnitt beschreibt die Einstellung des Wizard für den Betrieb mit dem MC-1. In der Bedienungsanleitung des MC-1 finden Sie nähere Informationen zu diesem Controller. M C - 1 E I N S T E L L U N G E N Um den Betrieb mit dem MC-1 zu ermöglichen. -
Seite 18: Dmx Betrieb
DMX B ETRIEB Der Wizard kann von einer DMX-Steuerung gesteuert werden. Nehmen Sie den Anschluß wie folgt vor: 1 Wählen und stellen Sie einen der drei verfügbaren DMX-Modi ein. Die Modi sind im folgenden Abschnitt “DMX Modi” beschrieben. 2 Stellen Sie die DMX-Adresse wie im Abschnitt “DMX-Adresse” auf Seite 20 beschrieben. -
Seite 19: Ei Nstellen Des Dmx-Modus
6- Kanal DMX- Betri eb Die Funktionen im 6- und 8-Kanal-Betrieb sind im Abschnitt “DMX Protokoll” auf Seite 29 detailliert beschrieben. Kanal 1 schaltet das Leuchtmittel ein oder aus, steuert den Dimmer und die Blitzgeschwindigkeit. Sie können verschiedene Stand-Alone Programme wählen und das Gerät zurücksetzen. -
Seite 20: Einstellen Der Dmx- Adresse
Geräte zu synchronisieren. Der Wizard belegt, abhängig vom DMX- Modus, einen, 6 oder 8 aufeinander folgende DMX-Adressen. Wenn sich der Wizard im 6-Kanal Modus befindet, belegt er die Startadresse und die fünf folgenden Kanäle. Wenn die Startadresse z.B. 100 ist, belegt das Gerät die Kanäle 100, 101, 102, 103, 104 und 105. - Seite 21 Finden Sie die gesuchte Adresse in der Tabelle. Die Einstellungen für die Schalter 1 bis 5 stehen links, die Einstellungen für die Schalter 6 bis 9 oberhalb der Adresse. „0“ bedeutet AUS (OFF), 1 bedeutet EIN (ON). Schalter 10 muß im DMX-Betrieb immer AUS sein.
-
Seite 22: Wartung
• Austauschen der Sicherungen R E I N I G U N G Regelmäßige Reinigung der optischen Komponenten und des Lüfters und Luftaustritte sind extrem wichtig, um die Leistungsfähigkeit des Wizard zu erhalten. Wichtig! Übermäßige Staub-, Schmutz- und Nebelfluid-Ablagerungen verringern die Leistung und verursachen Überhitzung und Beschädigungen, die nicht durch die Garantie gedeckt sind. - Seite 23 Die Abbildung zeigt die zu reinigenden Komponenten: Reflektor Leuchtmittel Spiegeltrommel Hitzefilter Linse Shutter Gobo- Parabol- reflektor Farbrad Gehen Sie bei der Reinigung der optischen Komponenten vorsichtig vor. Die Oberfläche der beschichteten Gläser sind sehr empfindlich. Kratzer sind sichtbar. Verwenden Sie keine Lösungsmittel, die Kunststoffe oder Lack angreifen. 1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es vollständig abkühlen.
-
Seite 24: Wartung Des Leuchtmittels
Reinigungstuch, besonders wenn Sie den Glaskolben be rühr t haben. Sie können auch ein sauberes, fusselfreies und alkoholgetränktes Tuch zur Reinigung verwenden. 6 Schieben Sie Leuchtmittel und Fassung vorsichtig in den Halter, bis sie einschnappt. 7 Montieren Sie die Lampenabdeckung. Wizard Bedienungsanleitung... - Seite 25 • Keine Steuerung verwenden, schalten Sie die Dipschalter 3 und 10 EIN. Schalten Sie alle anderen Schalter AUS. Schalten Sie den Wizard an. Nach dem Reset erzeugt der Wizard weißes Licht ohne Effekte für die Justage. 3 Warten Sie, bis das Leuchtmittel seine volle Helligkeit erreicht hat.
-
Seite 26: Sicherungen
S I C H E R U N G E N Der Wizard ist mit trägen Sicherungen ausgerüstet, die kurzzeitige Überlastungen tolerieren. Wenn die rote Netz-LED beim Anschliessen des Geräts nicht leuchtet, könnte die Sicherung defekt sein. Wenn die Sicherung wiederholt auslöst, hat das Gerät einen Fehler, der von einem qualifizierten Martin Service-Techniker... -
Seite 27: Fehlerbehebung
EHLERBEHEBUNG Problem Mögliche Ursache(n) Abhilfe Keine Netzspannung Spannung vorhanden? Netzkabel eingesteckt? Gerät komplett „tot“. Primärsicherung defekt Sicherung austauschen. Sekundärsicherung defekt. Martin-Service kontaktieren. DMX-Signal wird nicht Steuerung anschliessen. übertragen. Verbinder und Kabel überprüfen. Schlechte Verbindungen reparieren. Defekte Kabel ersetzen oder reparieren. Gerät initialisiert sich korrekt, reagiert aber nicht auf Steuersignale. - Seite 28 Der Lüfter arbeitet nicht. Martin-Service kontaktieren. Dadurch löst der Thermoschalter aus, wenn das Gerät zu heiß wird. Nach Abkühlung schaltet sich das Leuchtmittel wieder ein und der Kreislauf beginnt von vorne. Wizard Bedienungsanleitung...
-
Seite 29: Dmx Protokoll
DMX P ROTOKOLL Kanal Wert Prozent Funktion Licht Shutter geschlossen 2-129 1-50 Dimmer (zu-auf) & Leuchtmittel zünden 130-189 51-74 Strobe (schnell -> langsam) 190-199 75-78 Shutter geschlossen 200-209 79-82 Zufällige Strobegeschwindigkeit 210-219 83-86 Stand-Alone Musiktrigger 220-229 87-90 Stand-Alone Autotrigger 230-239 91-94 Shutter geschlossen 240-249... - Seite 30 14-17 3 Tunnel 47-58 18-22 4 Triple dot 59-70 23-26 5 Whirl 71-82 27-31 6 Cone 83-94 32-36 7 Wizard 95-106 37-41 8 Spokes 107-118 42-46 9 Splat 119-130 47-50 10 Ellipse Halo 131-142 51-55 11 Ying Yang Yung 143-154...
-
Seite 31: Technische Daten
ECHNISCHE ATEN A B M E S S U N G E N / G E W I C H T • Abmessungen (L x B x H) ............ 552 x 516 x 208 mm • Gewicht....................... 14,5 kg K O N S T R U K T I O N •... - Seite 32 • Osram HSD 250, 2000 hr Entladungslampe........... 97010103 • Philips MSD 200, 2000 hr Entladungslampe.......... 97000104 • Philips MSD 250/2, 2000 hr Entladungslampe........97000107 • Half-coupler .................... 91602005 • Wizard Multi-coupler (für Montage mehrerer Geräte) ......91606010 • Wizard Bodenständer ................91606008 Wizard Bedienungsanleitung...
