Geräteeinstellungen
GEFAHR! Lesen Sie die "Sicherheitshinweise" auf Seite 3, bevor Sie den MAC TW1
installieren, in Betrieb nehmen oder reparieren.
Wichtig! Der MAC TW1 sollte nach dem Ausschalten des Leuchtmittels noch 20 Minuten
eingeschaltet bleiben, damit die Lüfter die Temperatur des Gerätes reduzieren können.
Andernfalls könnte der Kopf überhitzen, wodurch Schäden entstehen, die nicht von der
Produktgarantie gedeckt werden.
Gerätemenü
Das Gerätemenü dient zum Einstellen der
DMX-Adresse, Einstellung bestimmter
Funktionen, Auslesen von Daten und Aufruf von
Service-Routinen des MAC TW1. Einige
Einstellungen können auch ferngesteuert über die
DMX Datenleitung mit dem Martin MP-2 Uploader
beeinflusst werden.
Im Abschnitt "Gerätemenü" ab Seite 31 finden
Sie eine vollständige Übersicht aller Menüs und
Befehle des Gerätemenüs.
Navigation
Beim Einschalten des MAC TW1 werden die Geräteadresse und andere Informationen (siehe Seite 35)
angezeigt. Um das Menü aufzurufen, drücken Sie [Menu]. Mit [Auf] und [Ab] bewegen Sie sich im Menü. Um
eine Funktion oder ein Menü aufzurufen, drücken Sie [Enter]. Um eine Funktion oder ein Menü zu
verlassen, drücken Sie [Menu].
Hinweis: Um das Utilities-Menü (
DMX-Adresse und Protokoll
Die DMX-Adresse oder Startadresse ist der erste Kanal, ab dem das Gerät auf Befehle von der Steuerung
reagiert. Um jedes Gerät unabhängig voneinander zu steuern, müssen Sie ihnen einen eigenen
Adressbereich zuordnen. Zwei MAC TW1 können über die selbe Startadresse verfügen, sie reagieren dann
identisch und können nicht unabhängig gesteuert werden. Gleiche Startadressen können sinnvoll sein,
wenn eine Fehlerdiagnose gestellt werden soll oder die Geräte symmetrisch agieren sollen, besonders
wenn inverses Pan/Tilt-Verhalten eingestellt wird.
Der MAC TW1 belegt abhängig vom gewählten DMX-Modus 14 oder 20 DMX-Kanäle. Der Grundmodus
belegt 14 Kanäle. Die Funktionen Pan und Tilt werden mit 16 bit aufgelöst. Im erweiterten DMX-Modus
belegt das Gerät 20 Kanäle. Zusätzlich werden die Funktionen elektronischer und mechanischer Dimmer,
CMY Farbmischung und Zoom mit 16 bit aufgelöst.
Der einstellbare Adressbereich ist auf die Adressen 1-499 (im Grundmodus) und 1-493 (im erweiterten
Modus) begrenzt. Dadurch kann keine DMX-Adresse, die den zulässigen Bereich überschreitet, eingestellt
werden.
Einstellen der DMX-Adresse un d des Protokolls
1. Drücken Sie [Menu], um das Hauptmenü aufzurufen.
2. Drücken Sie [Auf] oder [Ab], bis
Adresse 1 springen, wenn Sie [Enter] und [Auf] gleichzeitig drücken. Blättern Sie bis zum gewünschten
Kanal. Drücken Sie [Enter].
16
Menu
) aufzurufen, müssen Sie [Enter] einige Sekunden gedrückt halten.
angezeigt wird. Drücken Sie [Enter]. Sie können direkt auf
MAC TW1 Bedienungsanleitung
Enter
Up

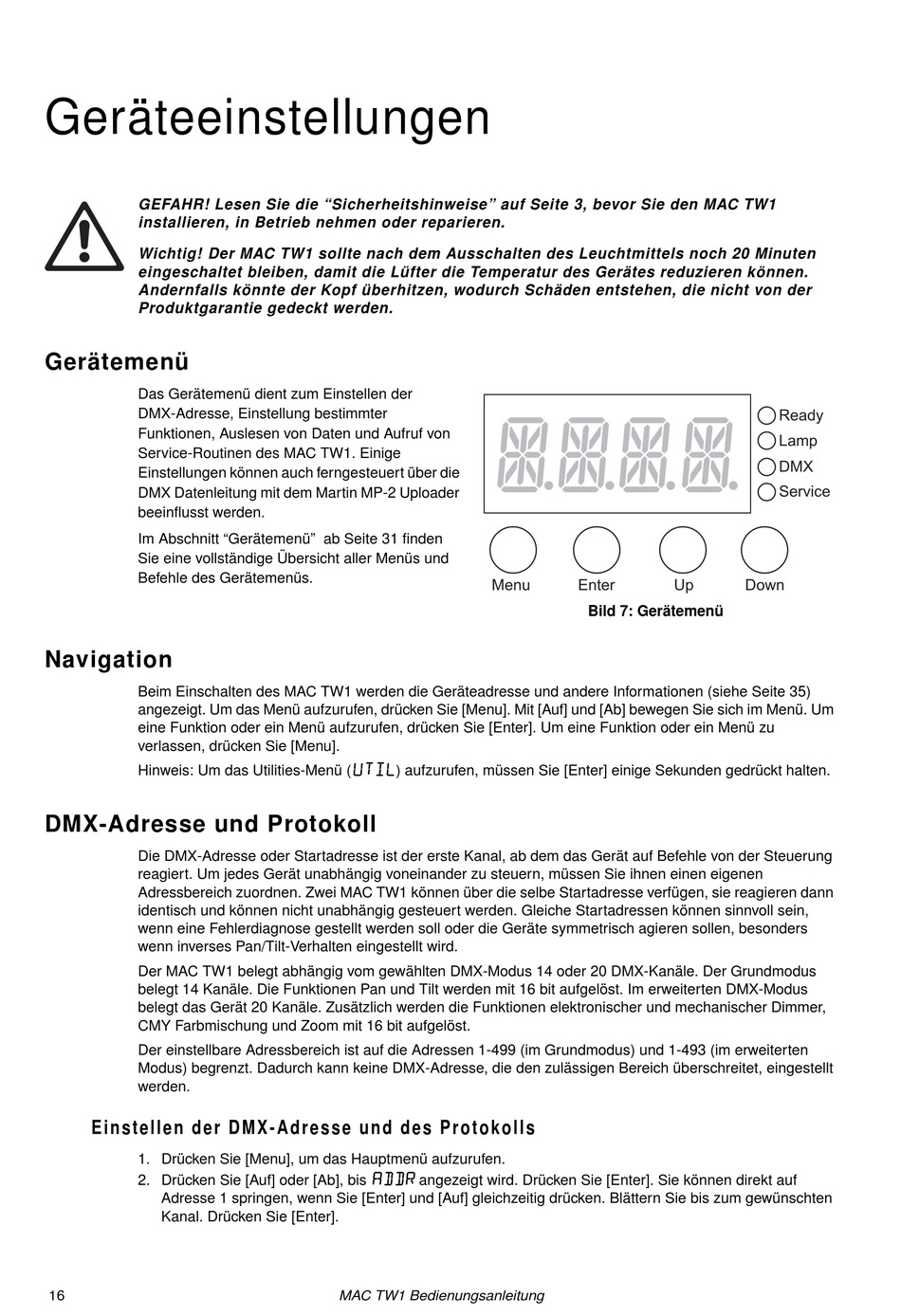

Bild 7: Gerätemenü
Ready
Lamp
DMX
Service
Down
