Optischer Pfad
A - Leuchtmittel
B - Reflektor
C - Hitzeschutzfilter
D - Shutter
E, F, G - CMY-Filter
H - Kondensorlinse
I - Zoomlinse
J - Frontlinse
Zugriff auf die optischen Komponenten
Gehen Sie wie folgt vor, um Zugriff auf die optischen
Komponenten im Kopf für Wartung und Reinigung zu
erhalten:
1. Trennen Sie das Gerät allpolig vom Netz und lassen
Sie es 45 Minuten abkühlen.
2. Lösen Sie die vier Schnellverschlüsse der oberen
Kopfabdeckung (siehe Bild 10) und entfernen Sie die
Abdeckung. Die Abdeckungen des MAC TW1 sind
sehr passgenau, zum Entfernen müssen Sie etwas
Druck anwenden.
24
C
B
A

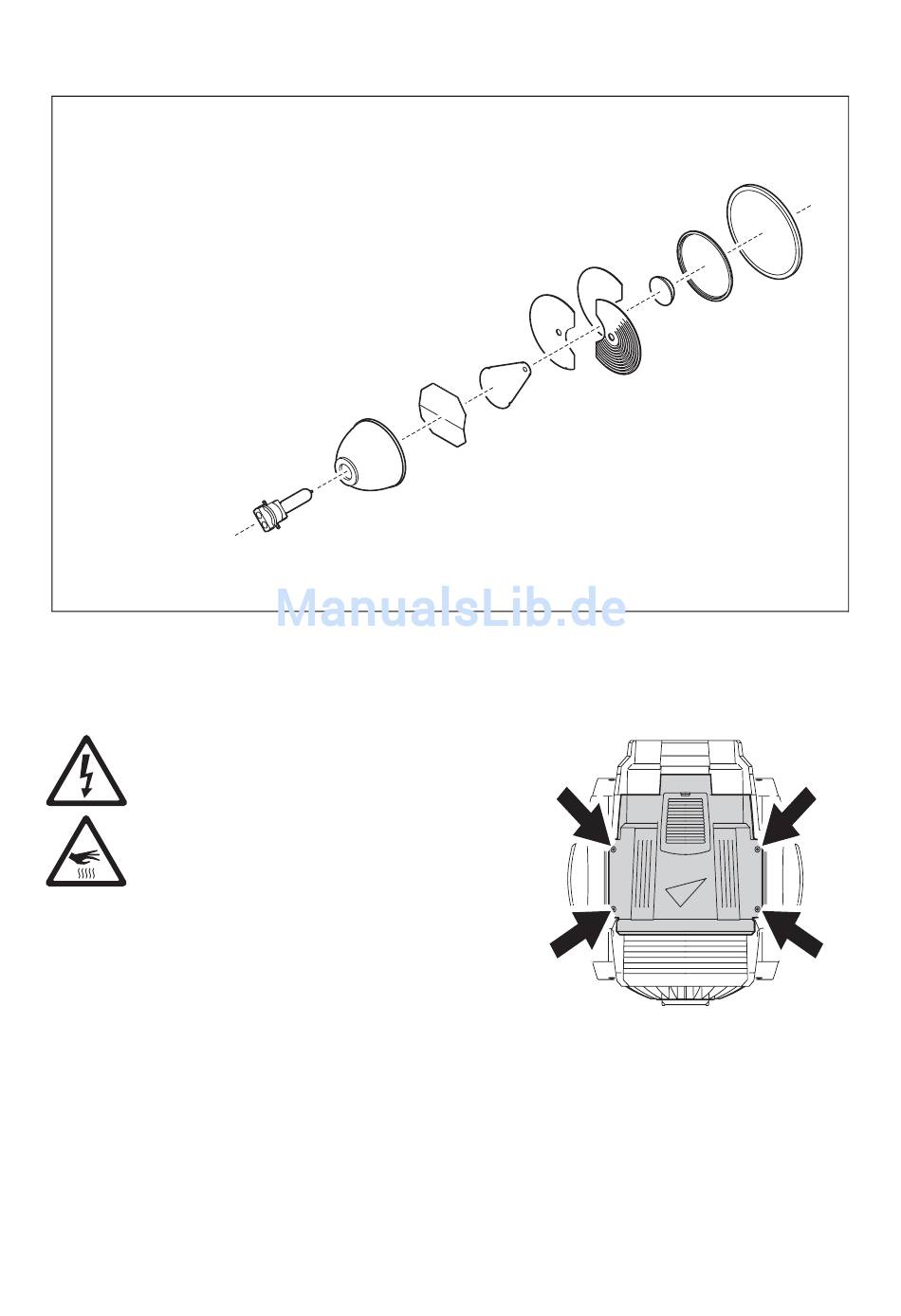

Bild 9: Optischer Pfad
MAC TW1 Bedienungsanleitung
H
G
E
D
Bild 10: Verschluss-Schrauben der oberen
Kopfabdeckung
J
I
F
