Martin Professional EFX500 Bedienungsanleitung

Mania efx serie
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

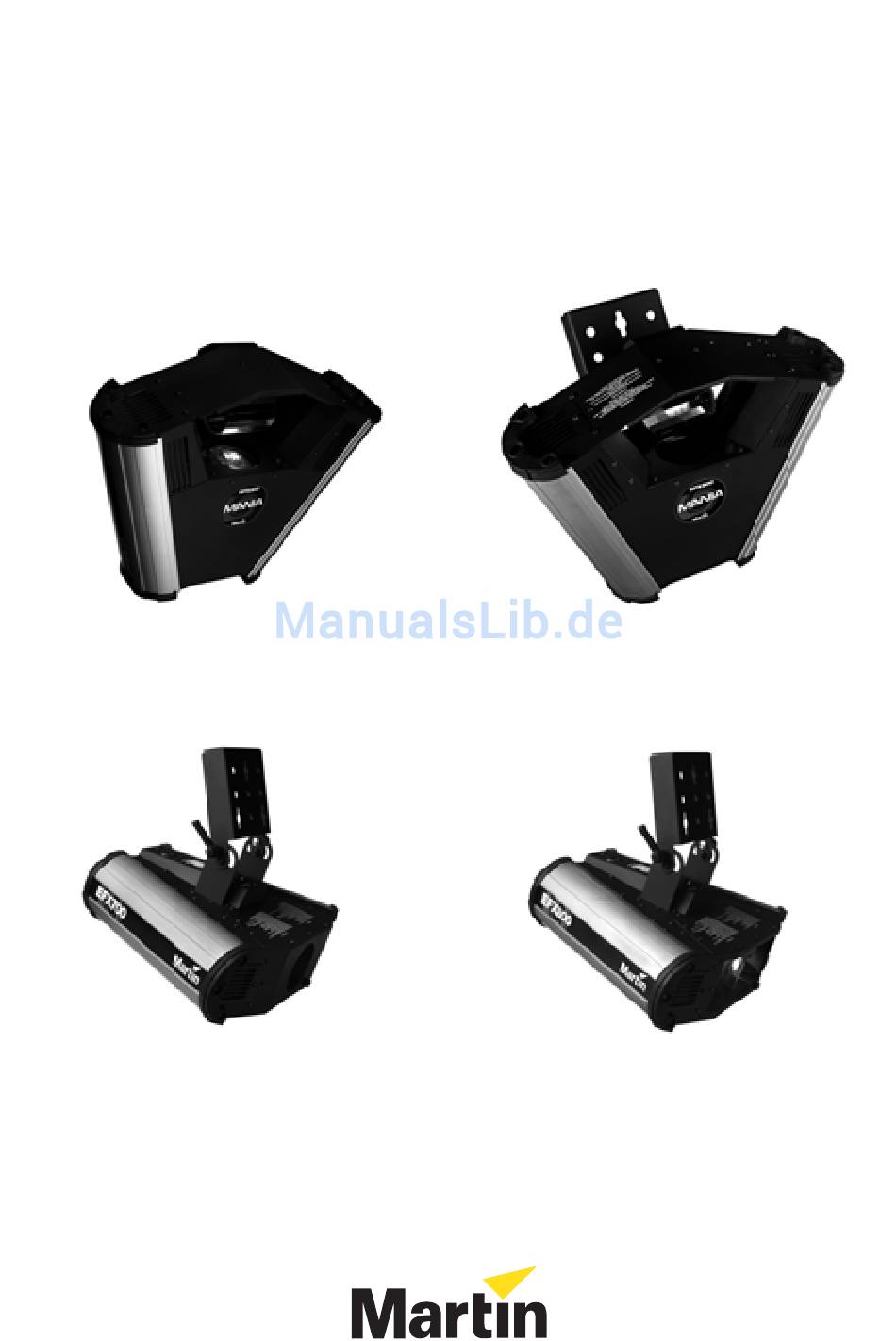

Mania EFX Serie
Bedienungsanleitung
EFX500
EFX700
EFX600
EFX800

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Martin Professional EFX500

Inhaltszusammenfassung für Martin Professional EFX500

  • Seite 1 Mania EFX Serie Bedienungsanleitung EFX500 EFX600 EFX700 EFX800...

  • Seite 2: Abmessungen

    Alle Massangaben in Millimeter. EFX500 EFX600 EFX700 & EFX800 © 2006 Martin Professional A/S, Dänemark Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne schrift- liche Genehmigung der Martin Professional A/S, Dänemark, vervielfältigt werden. P/N 35060178 Rev. C...

  • Seite 3: Inhaltsverzeichnis

    Übersicht der Gerätemenüs ....... 38 Mania EFX500 DMX Protokoll ......39 Mania EFX600 DMX Protokoll .

  • Seite 4: Übersicht

    Ü BERSICHT A: Netzanschluss B: Spannungswahlschalter (EFX600, EFX700, EFX800: nur EU-Modelle) C: DMX In D: DMX Out E: Gerätemenü F: Ankerpunkt für das Fangseil G: Netzschalter Bedienungsanleitung Mania EFX-Serie...

  • Seite 5: Einführung

    Metallplättchen mit Durchbrüchen, die im Lichtstrahl platziert werden). Die Geräte erzeugen komplexe, dynamische Flower-Effekte. Die Modelle EFX500 und EFX600 verfügen über eine Spiegeltrommel, die sich in zwei Achsen drehen kann und die Dynamik verstärkt. Der EFX800 ist mit einem kippbaren Farbeffekt ausgestattet, der die Dynamik und das Farbenspiel des Effekts verstärkt.

  • Seite 6: Schutz Vor Elektrischen Stromschlägen

    Schutz vor elektrischen Stromschlägen • Erden Sie das Gerät immer elektrisch. • Überprüfen Sie die Einstellung des Spannungswahlschalters (wenn vorhanden) und die auf dem Typenschild angegebene Netzspannung. Verwenden Sie das Gerät nur, wenn die örtliche Netzspannung mit der Einstellung übereinstimmt. •...

  • Seite 7: Schutz Vor Verletzungen Durch Absturz

    • DMX XLR Datenleitung, l=5 m • Montageplatte (installiert) • Bedienungsanleitung • Nur EFX500: 250 W Halogenlampe (installiert) • EFX600, EFX700, EFX800: 150 W Entladungslampe (beigelegt, um Beschädigungen während des Transports zu vermeiden. Installieren Sie das Leuchtmittel vor Inbetriebnahme, siehe “Entladungslampe (EFX600, EFX700, EFX800)”...

  • Seite 8: Schutzverpackung

    E ntf er nen der Schutzverpackung Wichtig! Die Spiegeltrommel des EFX500 und EFX600 ist für den Transport mit einer Schutzfolie und Kabelbindern vor Beschädigung gesichert. Tragen Sie beim Entfernen der Schutzverpackung Handschuhe, um sich vor Schnittverletzungen zu schützen. Schneiden Sie die Kabelbinder durch und entfernen Sie sie.

  • Seite 9: Installation

    S p a n n u n g s e i n s t e l l u n g M a n i a E F X 5 0 0 Der Mania EFX500 muss mit dem roten Spannungswahlschalter neben dem Netzanschluss auf die örtliche Netzspannung eingestellt werden.

  • Seite 10: Netzstecker

    Netzstecker Mania EFX-Geräte werden mit Netzleitungen geliefert, die für die meisten Steckdosen weltweit verwendet werden können (siehe “Lieferumfang” auf Seite 49). Wenn kein Netzstecker passt, müssen Sie einen passenden Netzstecker montieren. Wenn Sie Bedenken bezüglich der richtigen Montage des Netzsteckers haben, wenden Sie sich bitte an einen qualifizierten Elektriker.

  • Seite 11: Streuwinkel Und Orientierung

    Streuwinkel und Orientierung Die Geräte der Mania EFX Serie weisen unterschiedliche optische Konfigurationen auf. Die Abbildung gibt Ihnen Hinweise zur optimalen Orientierung des Geräts. EFX500, EFX600 EFX700 EFX800 Montage an einer Oberfläche Der Gerät muss mit vier 13 mm Schrauben (Festigkeit 8.8 oder besser) oder gleichwertigen Ankern und einer Öse für das Fangseil an der...
  • Seite 12 I n s t a l l a t i o n d e s G e r ä t s m i t M o n t a g e p l a t t e Gehen Sie wie folgt vor, wenn Sie das Gerät mit Montageplatte installieren: 1.

  • Seite 13: Montage Mittels Einer Klemme

    Winkel und ziehen Sie die Schrauben wieder fest. Wichtig! Die Anschlussleitungen der Spiegeltrommel des Mania EFX500 und 600 dürfen nicht an der Montageplatte scheuern. Drehen Sie, wenn nötig, die Montageplatte um (siehe Abbildung). A u f b a u e i n e r D a t e n l i n i e f ü r D M X o d e r s y n c h r o n e n B e t r i e b Sie benötigen eine Datenlinie, wenn Sie:...

  • Seite 14: Aufbau Der Datenl Inie

    485 Anwendungen geeignet sind. Ihr Martin Händler kann Ihnen hochwertige Datenleitungen in verschiedenen Längen liefern. Aufbau der Datenl inie Die DMX Datenverbinder der Mania EFX sind XLR Verbinder mit folgender Belegung: Pin 1 Schirm, Pin 2 Signal - (cold), Pin 3 Signal + (hot).

  • Seite 15: Goboräder

    Alle Mania EFX-Modelle verfügen über ein Goborad. Beachten Sie, dass sich das gesamte Rad, nicht einzelne Gobos, dreht. Die Drehung der Projektion erfolgt über den Facettenreflektor. • Der EFX500 hat 11 farbige Gobos plus Blackout. • Der EFX600 hat 12 farbige Gobos. • Der EFX700 hat 12 farbige Gobos.
  • Seite 16 Der Mania EFX600 verwendet folgendes Goborad: EFX600 Goborad Der Mania EFX700 verwendet folgendes Goborad: EFX700 Goborad Bedienungsanleitung Mania EFX-Serie...
  • Seite 17 Der Mania EFX800 verwendet folgendes Goborad: EFX800 Goborad Installation...

  • Seite 18: Betrieb

    ETRIEB V o r b e r e i t u n g e n Die Mania EFX sind ab Werk auf die DMX Adresse 1 eingestellt. Wenn Sie ein Gerät ohne DMX Steuerung verwenden, müssen Sie den Auto- oder Musiktrigger des Geräts aktivieren (siehe “Auswahl des Betriebsmodus”...

  • Seite 19: Synchroner Betrieb Im Auto- Und Musiktrigger

    können synchronisiert werden, indem das Mastergerät im Autotrigger und die anderen Geräte im DMX Modus betrieben werden. DMX Modus: Im DMX Modus empfangen die Geräte über die Datenlinie Steuersignale von einer DMX Steuerung oder dem Mastergerät. Auswahl des Betriebsmodu s Die Mania EFX werden ab Werk im DMX Modus, DMX Adresse 1, geliefert.

  • Seite 20: Einrichten Des Synchronen Betriebs

    Aufruf vorprogrammierter Makros und der Einstellung der Effektge- schwindigkeit über die DMX Steuerung. Wir empfehlen, das Gerät im DMX Modus 2 zu verwenden. • Der Mania EFX500 belegt im DMX Modus 1 sieben Kanäle, im DMX Modus 2 neun Kanäle. Bedienungsanleitung Mania EFX-Serie...

  • Seite 21: Einstellen Der Dmx Adresse

    Startadresse erhalten die selben Befehle und reagieren identisch. Beispiel: Der Mania EFX500 belegt im DMX Modus 2 neun Kanäle. Wenn Sie einem Gerät z.B. die DMX Adresse 100 zuweisen, belegt es die Kanäle 100, 101, 102, 103, 104, 105, 106, 107 und 108. Kanal 109 ist für das nächste Gerät verfügbar.

  • Seite 22: Dmx Funktionen

    80 0 Wenn der Reset über DMX ausgelöst wurde, erscheint im Display. Dimmer: Der Mania EFX500 kann über Kanal 2 von 0% (Blackout) bis 100% gedimmt werden. Alle anderen Mania-Modelle verfügen über einen Shutter, der über Kanal 1 gesteuert wird.
  • Seite 23 Bewegungen, wenn Sie eine DMX Steuerung ohne Überblendzeiten verwenden. Wenn die Steuerung die Überblendung selbst berechnet, sollten Sie den Tracking-Modus aktivieren. Nur EFX500 und EFX600 Pan: Die Spiegeltrommel kann um ca. 180° gekippt werden. Sie können automatische, weite oder enge Schwingungen oder den Musiktrigger für Pan aktivieren.

  • Seite 24: Dmx Signalanzeige

    ändern: • Bei allen Modellen kann die Empfindlichkeit des Musiktriggers eingestellt werden. • Beim EFX500 und EFX600 kann die Drehrichtung der Spiegeltrommel invertiert werden. • Beim EFX800 kann die Drehrichtung des Farbrads invertiert werden. Mit den Tasten des Gerätemenüs rufen Sie einzelne Menüpunkte auf.

  • Seite 25: Invertieren Eines Effekts

    I n v e r t i e r e n e i n e s E f f e k t s Durch Invertieren der Pan- und/oder Tiltbewegung können Sie gleiches Verhalten mehrerer EFX500, EFX600 und EFX800, die im synchronen oder DMX Modus gesteuert werden, erreichen. Dies ist besonders nützlich, wenn sich die Geräte z.B.

  • Seite 26: Fehlermeldung

    P a n b e i m E F X 5 0 0 u n d E F X 6 0 0 i n v e r t i e r e n Invertieren der Kippbewegung (Pan) der Spiegeltrommel beim Mania EFX500 und EFX600: 1. Schalten Sie das Gerät ein.

  • Seite 27: Einstellen Der Fokussierung

    E i n s t e l l e n d e r F o k u s s i e r u n g Die Projektion zwischen 2 und 20 m mit dem Einstellknopf scharf eingestellt werden. Beim EFX500 und EFX600 befindet sich der Einstellknopf für die Fokuslinse befindet sich neben der Linse im Ausschnitt für die Spiegeltrommel (siehe Abbildung).

  • Seite 28: Service Und Wartung

    ERVICE UND ARTUNG Die Mania EFX erwarten nur wenig Wartung. Die Wartungsintervalle hängen stark von den Einsatzbedingungen ab. Ihr Martin Händler kann Ihnen Empfehlungen geben. Alle Wartungsarbeiten, die hier nicht beschrieben werden, sollten einem qualifizierten Techniker überlassen werden. Warnung! Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 10 min abkühlen, bevor Sie irgend welche Abdeckungen entfernen.

  • Seite 29: Reinigung Der Op Tischen Kompon Enten

    Staubsauger oder Druckluft Staub und Schmutz von den Lüfterflügeln und Schutzgittern. 5. Montieren Sie alle Abdeckungen, bevor Sie das Gerät einschalten. Reinigung der op tischen Kompon enten Reinigen Sie die optischen EFX500 Komponenten vorsichtig. EFX600 Die beschichteten EFX800 Oberflächen sind empfindlich.
  • Seite 30 Halogenl ampe (Mania EFX500) Der Mania EFX500 verwendet eine 250W Halogenlampe. Tauschen Sie das Leuchtmittel, wenn es die vom Lampenhersteller angegebene Lebensdauer erreicht hat. Das Leuchtmittels mit Reflektor muss bei richtiger Installation nicht justiert werden. Wichtig! Verwenden Sie nur freigegebene Typen, siehe “Lichtquelle”...
  • Seite 31 Entladungslampe (EFX 600, EFX700, EFX800) Die Mania EFX600, EFX700 und EFX800 verwenden eine 150W Entladungslampe mit hoher Lebensdauer. Die optimale Lebensdauer erreichen Sie, wenn Sie das Leuchtmittel frühestens 5 min nach dem Zünden wieder löschen. Z ü n d e n e i n e r E n t l a d u n g s l a m p e Wenn Sie eine Entladungslampe gelöscht haben, müssen Sie 8 Minuten warten, bevor Sie das Leuchtmittel erneut zünden können.

  • Seite 32: Austausch Der Hauptsicherung

    5. Halten Sie das neue Leucht- mittel am Sockel und berühren nicht den Glaskolben. Schie- ben Sie es ohne Verkanten in die Fassung. 6. Wenn Sie den Glaskolben, den Reflektor oder andere op- tische Komponenten berührt haben, reinigen Sie es mit einem weichen, fusselfreien Tuch, das mit Isopropylalkohol befeuchtet wurde.

  • Seite 33: Firmware Aktualisieren

    1. Ziehen Sie das Netzkabel am Gerät heraus. 2. Öffnen Sie den Sicherungshalter mit einem Schlitzschraubendreher und entfernen Sie den Sicherungshalter und die Sicherung. 3. Ersetzen Sie die Sicherung durch eine identische Sicherung. Die Werte der Sicherung finden Sie auf dem Typenschild des Geräts und im Abschnitt “Mania EFX-Serie, techn.

  • Seite 34: Platinen-Layout

    LATINEN AYOUT EFX500 Hauptplatine, alle Modelle Display PCBA Display PCBA EFX500 Main PCB EFX500 Main PCB Power PCBA Power PCBA Tilt Mirror Mirror Color / Color / Dish Dish Gobo Gobo EFX600 Hauptplatine, alle Modelle Display Mania EFX600 EU / US...
  • Seite 35 EFX700 Hauptplatine, alle Modelle Display Mania EFX700 EU / US Mania EFX700 EU / US Main PCB Main PCB Hall Hall sensor sensor gobo gobo Power Power Power Power PCB J9 PCB J9 Color / Color / Shutter Mirror Mirror Dish Dish Gobo...
  • Seite 36 EFX500 Netzteil, alle Modelle Toroidal Toroidal Lamp Transformer Transformer Teroidal Teroidal Transformer Transformer Voltage Selector Voltage Selector Main PCBA Main PCBA Switch Switch EFX600, EFX700 und EFX800 Netzteil EU-Modelle US-Modelle Fuse Fuse Toroidal transformer Toroidal transformer 5A / 250V 5A / 250V...

  • Seite 37: Fehlerbehebung

    EHLERBEHEBUNG Problem Mögliche (Ursache(n) Abhilfe Keine Netzspannung Überprüfen Sicherung überprüfen und Hauptsicherung defekt ersetzen Kein Lichtaustritt Leuchtmittel defekt Leuchtmittel ersetzen Abkühlen lassen. Gerät überhitzt Luftzufuhr zum Gerät verbessern. Empfindlichkeit des Mikrophons einstellen. Gerät reagiert nicht richtig Musik-Lautstärke erhöhen. Musiksensor falsch auf die Musik im eingestellt Musiktrigger...

  • Seite 38: Übersicht Der Gerätemenüs

    Ü BERSICHT DER ERÄTEMENÜS Gerätemenü EFX500 und EFX600 Funktion Einstellung* Modus 1 (normal) DMX Modus Modus 2 (erweitert) Pan normal (Spiegeltrommel, Pan invertiert Drehung) invertieren Tilt normal Tilt (Spiegeltrommel, Drehung), invertieren Tilt invertiert Minimal Empfindlichkeit des ↓ ↓ Musiktriggers** Maximal Gerätemenü...

  • Seite 39: Mania Efx500 Dmx Protokoll

    Zufälliger Shake 209 - 239 82 - 93 Reserviert, stop 240 - 244 94 - 95 Parabolspiegel, Musiktrigger schnell Parabolspiegel, Musiktrigger langsam 245 - 249 96 - 97 Parabolspiegel, Musiktrigger dynamisch 250 - 255 98 - 100 Mania EFX500 DMX Protokoll...
  • Seite 40 Kanal Wert Prozent Funktion Spiegeltrommel, kippen (Pan) Maximal links Neutral Maximal rechts → 128 - 182 51 - 71 Enge Schwingung (langsam schnell) → 183 - 239 72 - 93 Weite Schwingung (langsam schnell) 240 - 244 94 - 95 Spiegeltrommel, Musiktrigger schnell Spiegeltrommel, Musiktrigger langsam 245 - 249...

  • Seite 41: Mania Efx600 Dmx Protokoll

    EFX600 DMX P ANIA ROTOKOLL Kanal Wert Prozent Funktion Strobe, Autotrigger, Reset 0 - 4 0 - 1 Shutter geschlossen 5 - 122 2 - 47 Helligkeit 0-100%, Leuchtmittel gezündet 123 - 129 48 - 50 Shutter geöffnet → 130 - 189 51 - 74 Strobe (schnell langsam)
  • Seite 42 Kanal Wert Prozent Funktion Parabolspiegel 0 - 1 Stop → 2 - 65 1 - 25 Drehung gegen Uhrzeigersinn (schnell langsam) → 66 - 129 26 - 50 Drehung im Uhrzeigersinn (langsam schnell) → 130 - 192 51 - 75 Shake (langsam schnell) 193 - 208...

  • Seite 43: Mania Efx700 Dmx Protokoll

    EFX700 DMX P ANIA ROTOKOLL Kanal Wert Prozent Funktion Dimmer, Strobe, Autotrigger, Reset, Leuchtmittel 0 - 4 0 - 1 Shutter geschlossen 5 - 122 2 - 47 Helligkeit 0-100%, Leuchtmittel gezündet 123 - 129 48 - 50 Shutter geöffnet →...
  • Seite 44 Kanal Wert Prozent Funktion Parabolspiegel 0 - 1 Stop → 2 - 65 1 - 25 Drehung gegen Uhrzeigersinn (schnell langsam) → 66 - 129 26 - 50 Drehung im Uhrzeigersinn (langsam schnell) → 130 - 192 51 - 75 Shake (langsam schnell) 193 - 208...

  • Seite 45: Mania Efx800 Dmx Protokoll

    EFX800 DMX P ANIA ROTOKOLL Kanal Wert Prozent Funktion Dimmer, Strobe, Autotrigger, Reset, Leuchtmittel 0 - 4 0 - 1 Shutter geschlossen 5 - 122 2 - 47 Helligkeit 0-100%, Leuchtmittel gezündet 123 - 129 48 - 50 Shutter geöffnet →...
  • Seite 46 Kanal Wert Prozent Funktion Parabolspiegel 0 - 1 Stop → 2 - 65 1 - 25 Drehung gegen Uhrzeigersinn (schnell langsam) → 66 - 129 26 - 50 Drehung im Uhrzeigersinn (langsam schnell) → 130 - 192 51 - 75 Shake (langsam schnell) 193 - 208...

  • Seite 47: Mania Efx-Serie, Techn. Daten

    Gewicht EFX500 ........
  • Seite 48 D y n a m i s c h e E f f e k t e E F X 5 0 0 , a l l e M o d e l l e Motorisierter, drehbarer Parabol-Facettenreflektor Motorisiertes, drehbares Goborad, 11 farbige Gobos plus Blackout Motorisierte Spiegeltrommel, 180°...
  • Seite 49 A n s c h l ü s s e Netzanschluss ......3-poliger IEC Kaltgeräteanschluss Datenein- / ausgang .
  • Seite 50 B e s t e l l i n f o r m a t i o n Mania EFX500, 115/230 V, 50/60 Hz......P/N 90430050 Mania EFX600 EU-Modell, 220-240 V, 50 Hz .
  • Seite 51 Ø13.5 Ø9 Ø18...
  • Seite 52 www.martin.dk • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
