Dimmer
Dimmer-Optionen und Lampenspannung
Wichtig! Die Betriebsspannung des Leuchtmittels muss exakt der maximalen
Ausgangsspannung des Dimmers entsprechen. Die Verwendung eines Leuchtmittels mit
unterschiedlicher Betriebsspannung kann den Dimmer schwer beschädigen und / oder das
Leuchtmittel zerstören, sobald das Gerät eingeschaltet wird.
Der MAC TW1 unterstützt drei Dimmer-Optionen. Unabhängig von der verwendeten Option muss die
Betriebsspannung des Leuchtmittels mit der Ausgangsspannung des Dimmer oder Dimmersystems
übereinstimmen (siehe auch Bild 4):
• Modell mit internem Multispannungs-IGBT-Dimmer. Der Dimmer arbeitet in den Versorgungsspannungs-
bereichen, für die auch der Scheinwerfer geeignet ist (100-120 V und 200-240 V ~, 50/60 Hz). ER passt
sich automatisch an die Netzspannung an. Wenn der interne Multispannungs-IGBT-Dimmer verwendet
wird, muss die Betriebsspannung des Leuchtmittels der Versorgungsspannung des Gerätes entsprechen.
• Modell mit internem 80V-Dimmer. Der 80V-Dimmer ist auch als Zubehör erhältlich, er muss aber von
einem qualifiziertem Service-Techniker installiert werden. Bei Verwendung des 80V-Dimmers muss die
Betriebsspannung des Leuchtmittels unabhängig von der Höhe der Versorgungsspannung 80V betragen.
• Über den Neutrik PowerCon Anschluss in der Basis des Gerätes kann das Leuchtmittel über einen
externen Dimmer gesteuert werden. Die Betriebsspannung des Leuchtmittels muss der maximalen
Ausgangsspannung des externen Dimmers entsprechen.
Wir empfehlen dringend, deutlich am Gerät zu vermerken, welche Dimmer-Option gewählt und welches
Leuchtmittel installiert wurde.
Schalten Sie das Gerät nicht ein und ändern Sie die Stellung des Dimmerwahlschalters nicht, bevor Sie sich
überzeugt haben, ob das installierte Leuchtmittel für die gewählte Dimmer-Option geeignet ist.
Schäden, die durch Verwendung eines ungeeigneten Leuchtmittels entstehen, sind nicht von der
Produktgarantie gedeckt.
Lampenspannung muss mit
Versorgungsspannung des
Geräts übereinstimmen
Interner Multi-
spannungsdimmer
Eingangsspannung Gerät
(100-120/200-240 V)
Interner Multi-
spannungsdimmer
12
Lampenspannung muss
80V sein
Interner 80 V
Dimmer
Eingangsspannung Gerät
(100-120/200-240 V)
Interner
80V-Dimmer

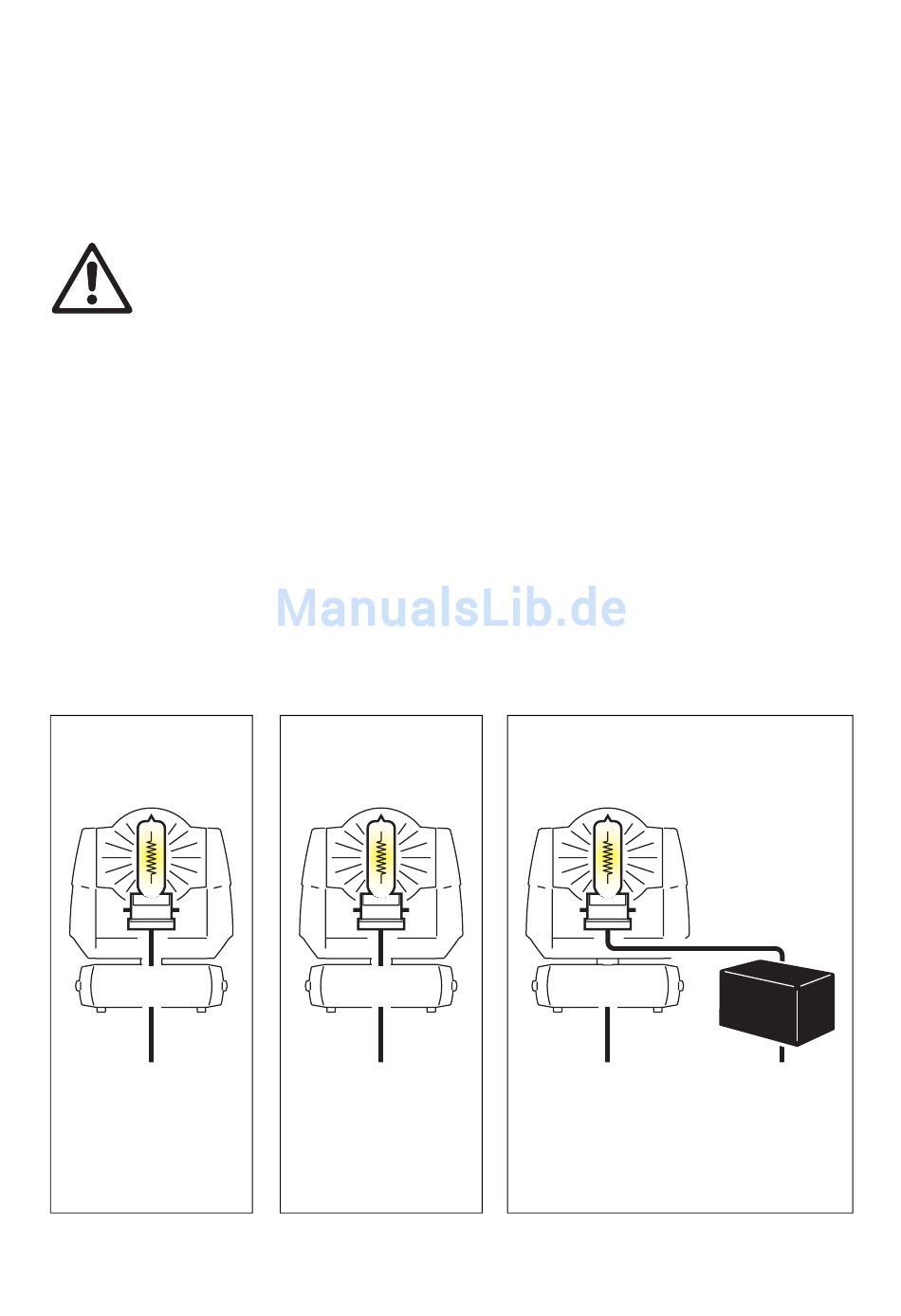

Bild 4: Dimmer-Optionen und Lampenspannung
MAC TW1 Bedienungsanleitung
Lampenspannung muss der Ausgangs-
spannung des externen Dimmers
entsprechen
Eingangsspannung Gerät
(100-120/200-240 V)
Externes
Dimmersystem
Spannungsausgang
des externen Dimmers
E x t .
D i m
Eingangsspannung
externer Dimmer
